"Disfruta estos planos completamente gratis para construir esta máquina a escala real, para tu propia empresa de serigrafía.

Estos planos incluyen instrucciones detalladas y gráficos ilustrativos para facilitar la fabricación de la máquina totalmente metálica. ¡No se necesita tener conocimientos especializados para seguir estos planos y crear su propia máquina de serigrafía de alta calidad!"

Si. es una maquina muy resistente te invito para que descargues nuestro diseño de un pulpo que tu puedes fabricar, Totalmente hecho en material metálico, liviano y resistente. ¡Es muy practico porque lo puedes transportar a donde quieras!.



Los planos se pueden descargar gratuitamente desde el enlace que se encuentra al final de este articulo. En el archivo vas a encontrar también la lista de materiales para fabricar esta maquina de estampar.

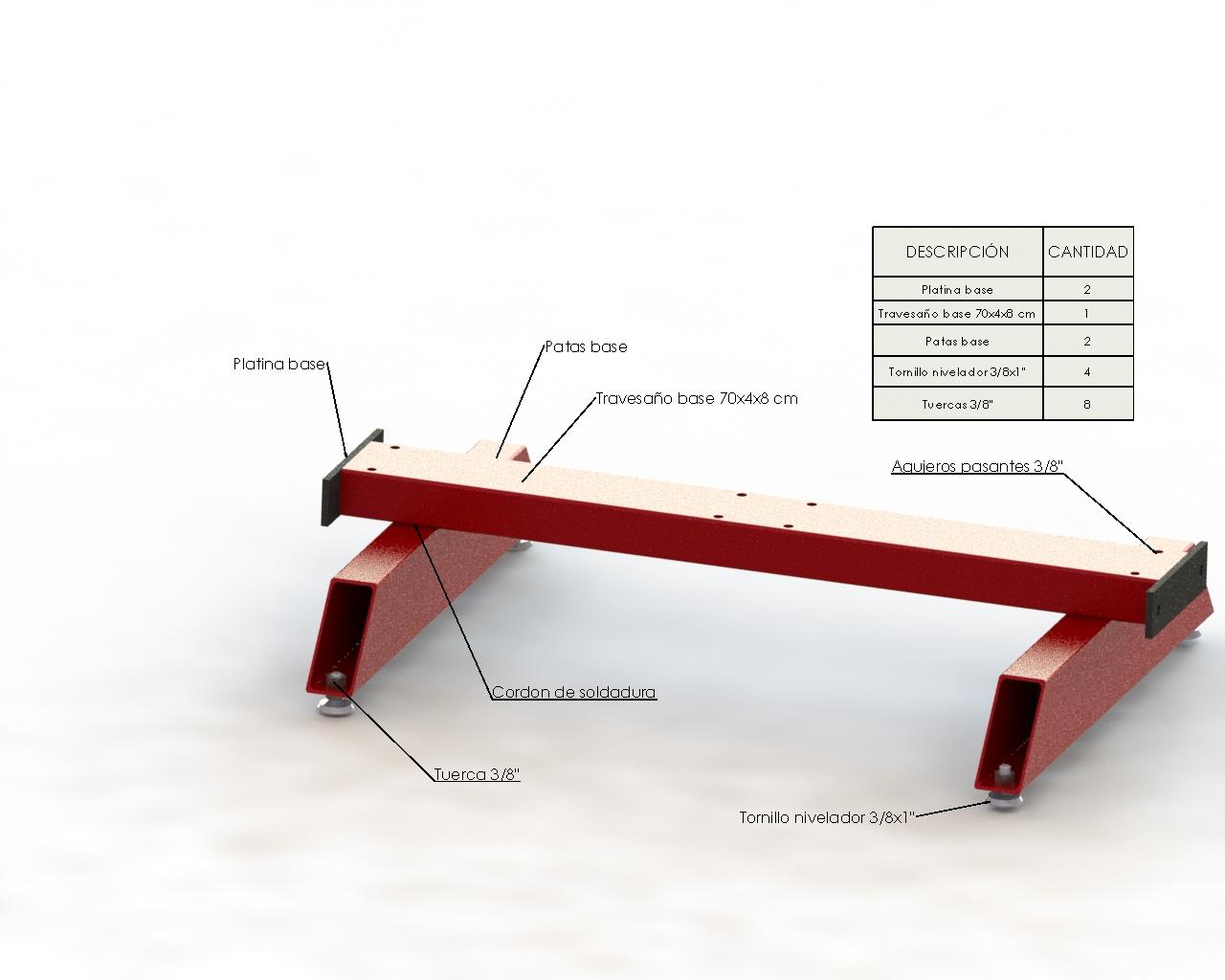

  • Se necesita 2 platinas de 6 mm de espesor, un tubo rectangular (Travesaño base) de 8x4x70 cm y otros dos tubos (Patas base) de 8x4x50 cm, estos últimos tubos recortamos las puntas a un angulo de 36º aproximadamente.
  • Aplicamos soldadura para unir las "patas base" con el "travesaño base", también unimos con soldadura los dos extremos del "travesaño base" con las "platinas base"

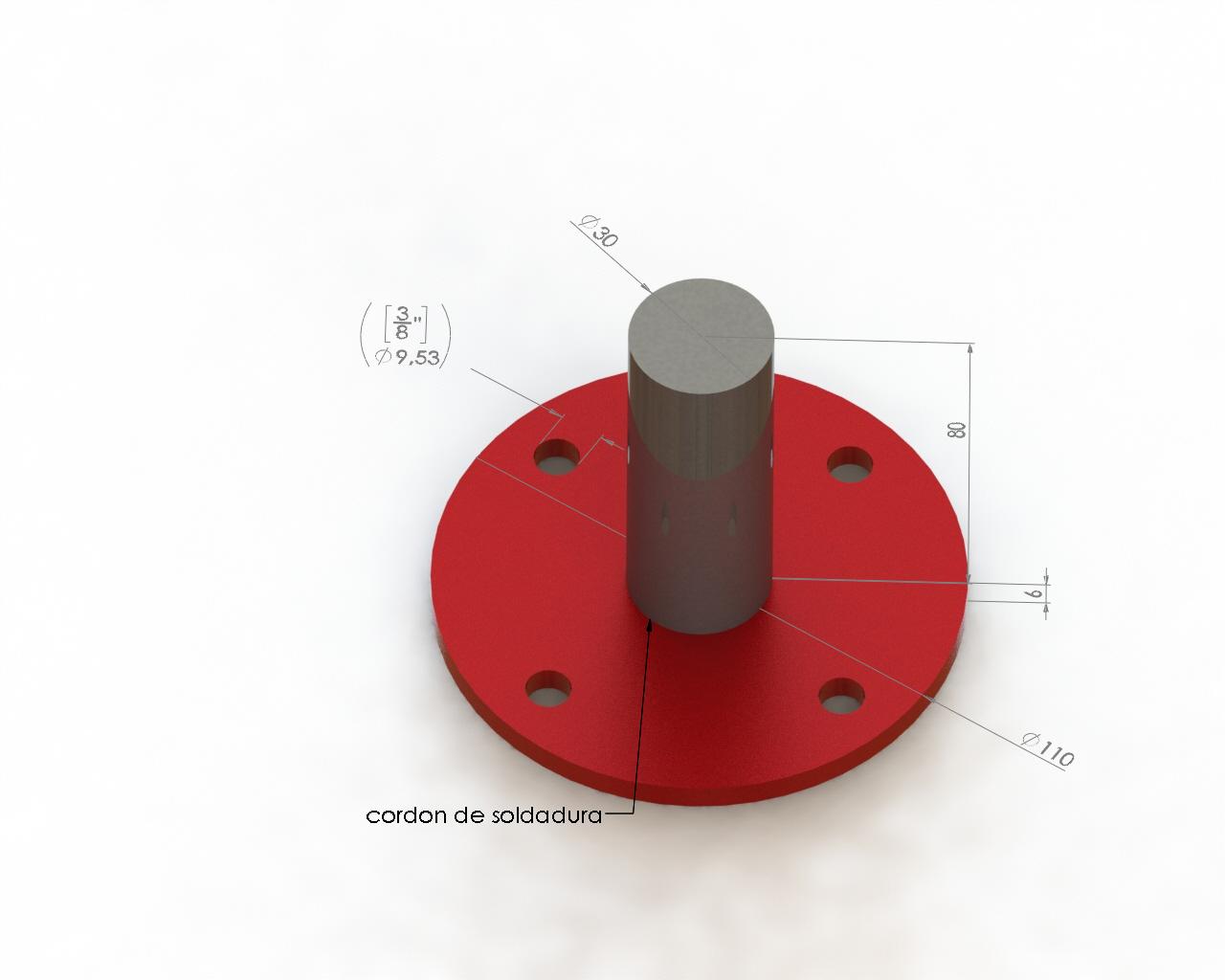

  • Para formar la base necesitamos un eje de 30x80 mm y un plato de 110x6 mm
  • Se perforan 4 agujeros de 3/8" y se aplica soldadura para unir el plato al eje, esta soldadura se debe aplicar por ambos lados del plato para que quede bien reforzado








Planos para maquinas industriales

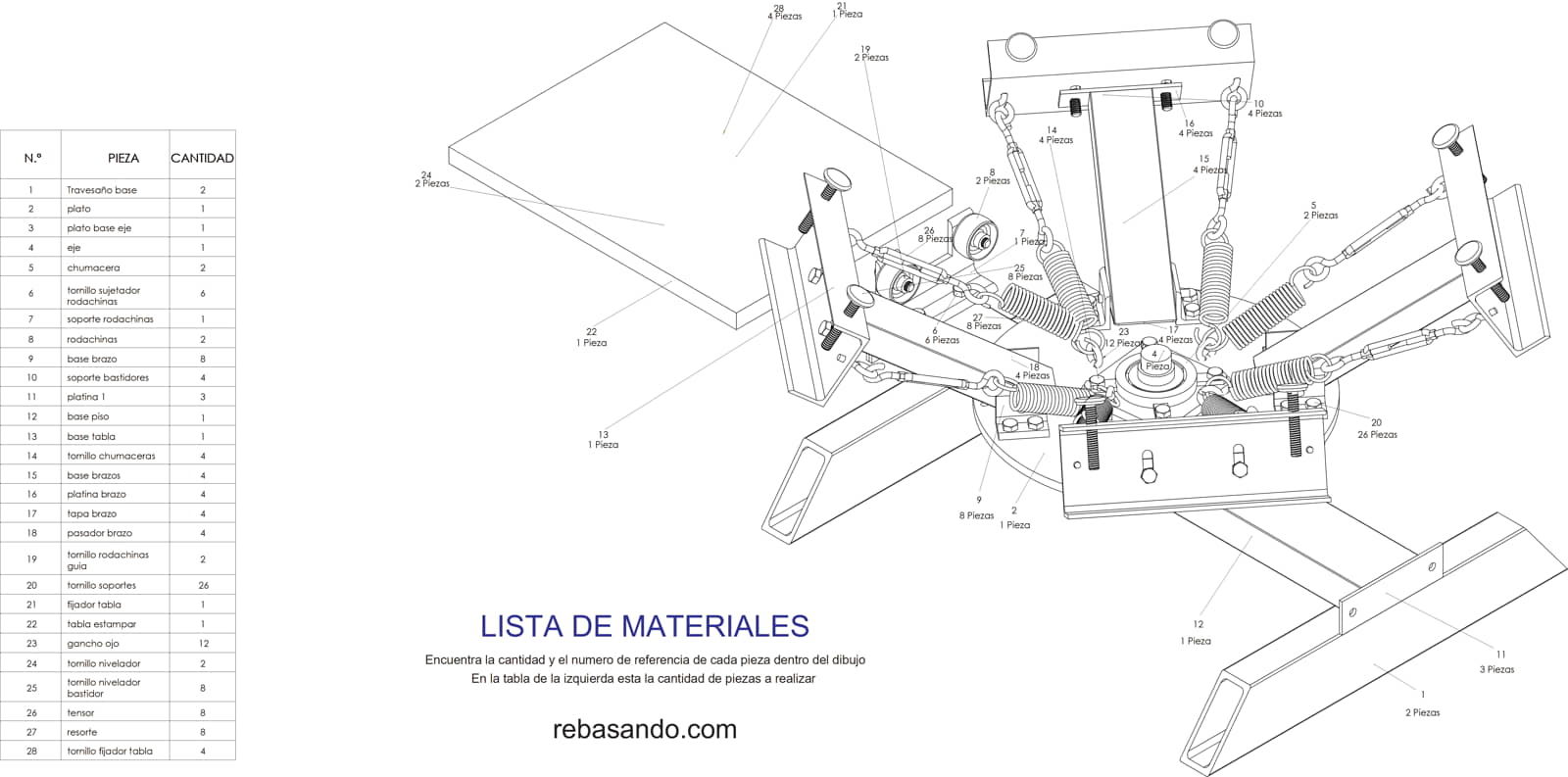

Ensamblaje pulpo 11x6

Ensamblaje pulpo 11x6

Ensamblaje del pulpo 11x6

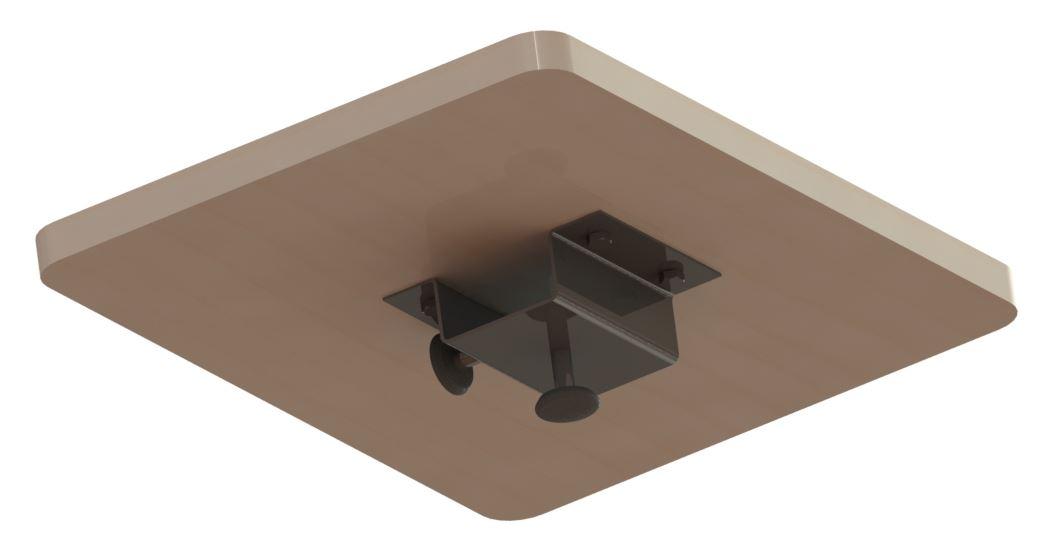

Soporte prensas

Soporte prensas

Los soportes para las prensas son desarmables para un eventual mantenimiento

Reb17. ARAÑA SUPERIOR

Reb17. ARAÑA SUPERIOR

ARAÑA SUPERIOR

Brazos - Ensamblaje4

Brazos - Ensamblaje4

Base para los resortes, si se requiere puede dar tension a los resortes

Sub1x1 PLATINAS LATERALES

Sub1x1 PLATINAS LATERALES

Se requieren 6 platinas laterales y 30 bujes

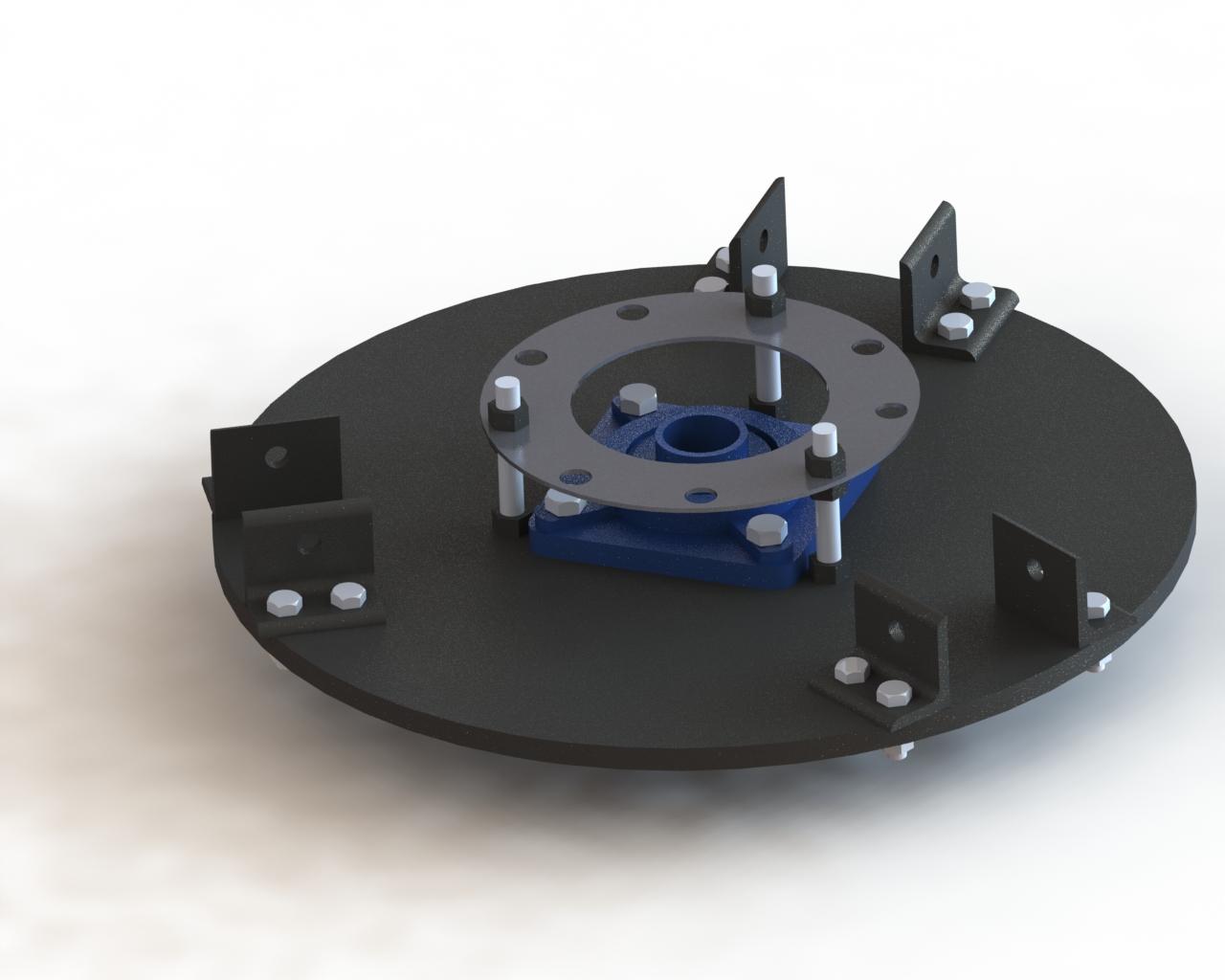

Centro

Centro

Base para formar la araña central
