Rack de secado para serigrafia


En serigrafía, un rack de secado es un dispositivo útil para secar y curar las tintas utilizadas en el proceso de impresión.

 Después de imprimir con tinta acuosa una imagen sobre un sustrato, como una camiseta, un cartel o una bolsa, las tintas utilizadas en la impresión deben secarse antes de que el sustrato pueda ser manipulado o empaquetado.
El rack de secado para serigrafía está diseñado específicamente para sostener los sustratos impresos mientras se secan. Por lo general, está compuesto por varias bandejas o estantes apilados verticalmente que pueden contener varias piezas impresas. Estas bandejas tienen un espacio entre sí para permitir que circule el aire, lo que ayuda a acelerar el proceso de secado.
Además, a un rack de secado para serigrafía también se le puede añadir una fuente de calor con un ventilador, que ayuda a acelerar el proceso de curado de la tinta. La curación es un proceso importante en la serigrafía que permite que la tinta se adhiera al sustrato de forma permanente.


En resumen, un rack de secado para serigrafía es un dispositivo importante para ayudar a secar y curar la tinta utilizada en el proceso de impresión, lo que permite que la impresión sea más duradera y resistente al desgaste.


Fabricar un rack de secado puede ser un proyecto divertido y útil para cualquier persona que necesite secar y almacenar objetos o materiales. Aquí hay unos pasos generales para fabricar un rack de secado:

Materiales para fabricar la base:

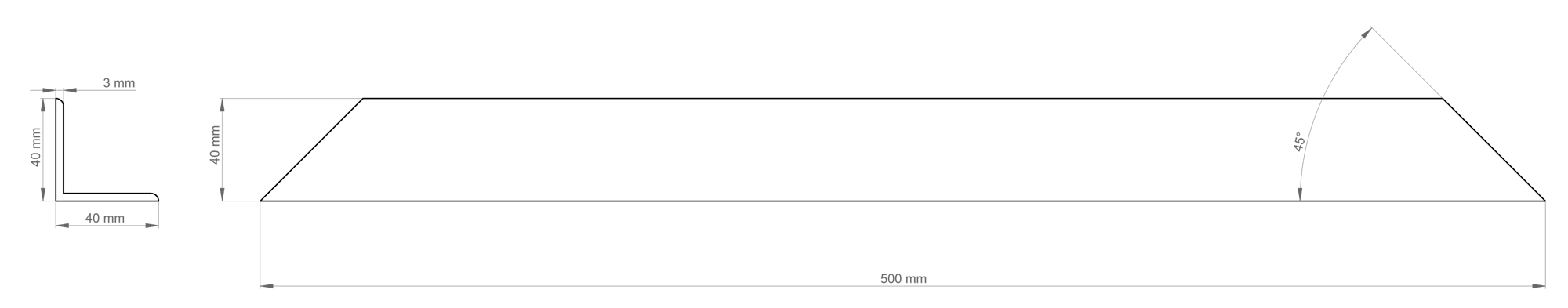

Ángulo metálico de 40x40 mm
Grosor 3 mm
Cantidad 2 piezas
Procedimiento: Cortar el Ángulo con una longitud de 50 cm y cortar los extremos de una cara a 45°

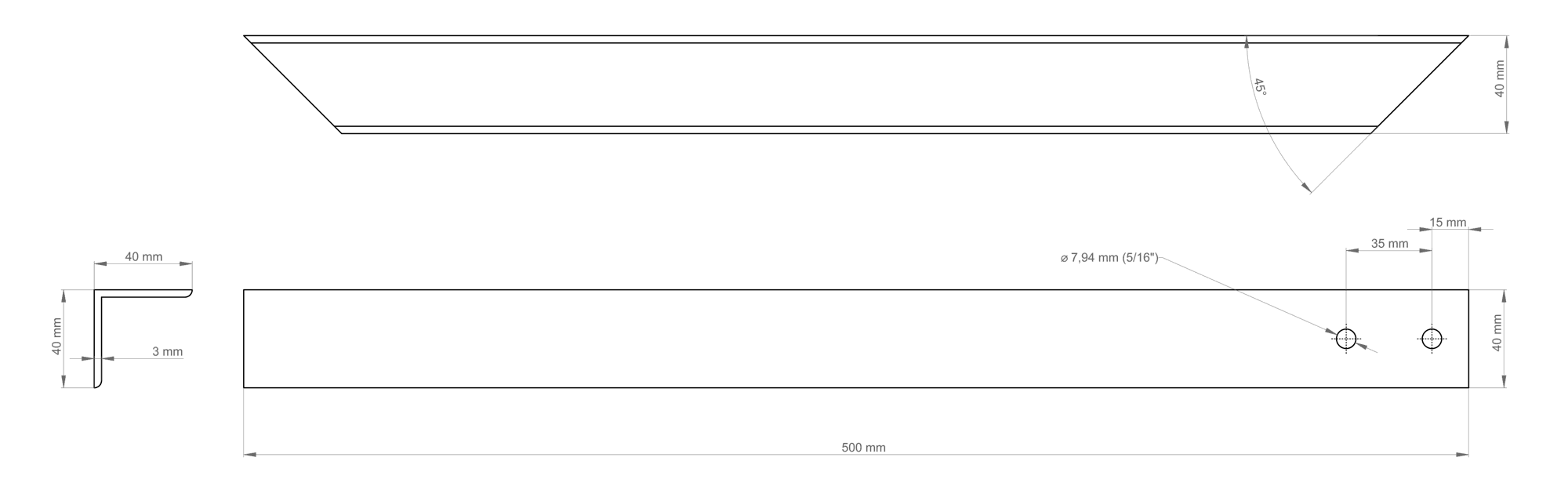

 Ángulo metálico de 40x40 mm
Grosor 3 mm
Cantidad 2 piezas
Procedimiento: Cortar el Ángulo con una longitud de 50 cm y cortar los extremos de una cara a 45°.
En la otra cara perforar dos agujeros de 5/16".
Tenga presente que una pieza lleva los agujeros en el extremo izquierdo y la otra pieza lleva los agujeros en el extremo derecho

Unir las piezas con soldadura en todas las esquinas.
El resultado es la base para colocar las demás partes

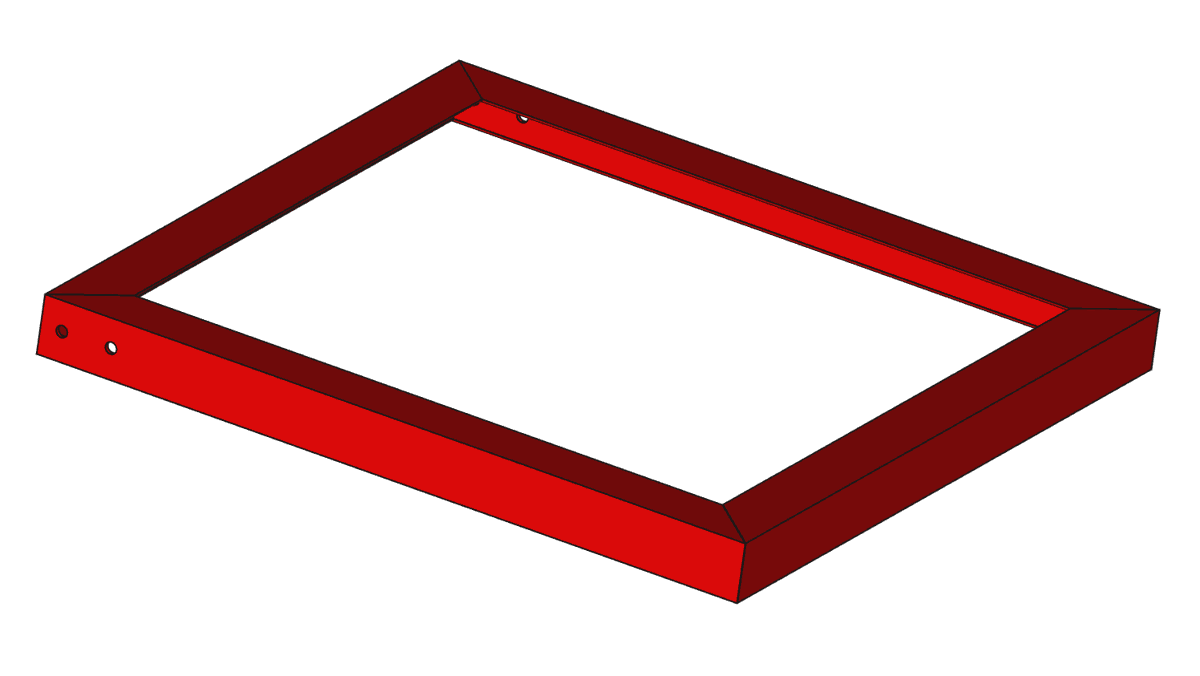

Base finalizada

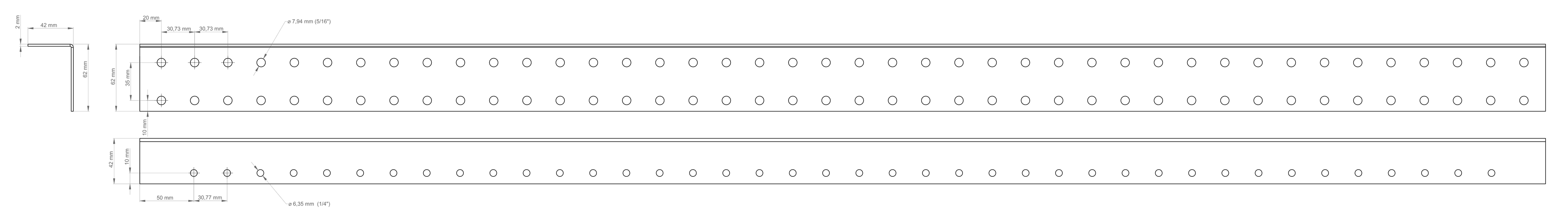

Laterales:

Angulo metalico: de 42x62 mm
Grosor: 2 mm
Cantidad: 2 piezas

Esta pieza puede ser fabricada formando un doblez de 45° y posterior a eso formar agujeros, el grosor de la pieza es 2 mm pero si no le es posible doblar la pieza puede optar por comprar  Ángulo de 40x60 mm y una longitud de su preferencia. La pieza de este diseño tiene una longitud de 130 cm, pero usted puede dejar esta pieza más larga si su espacio lo permite.

La separación entre los agujeros es de 3 cm aproximadamente, puede reducir este espacio si los sustratos son bastante delgados

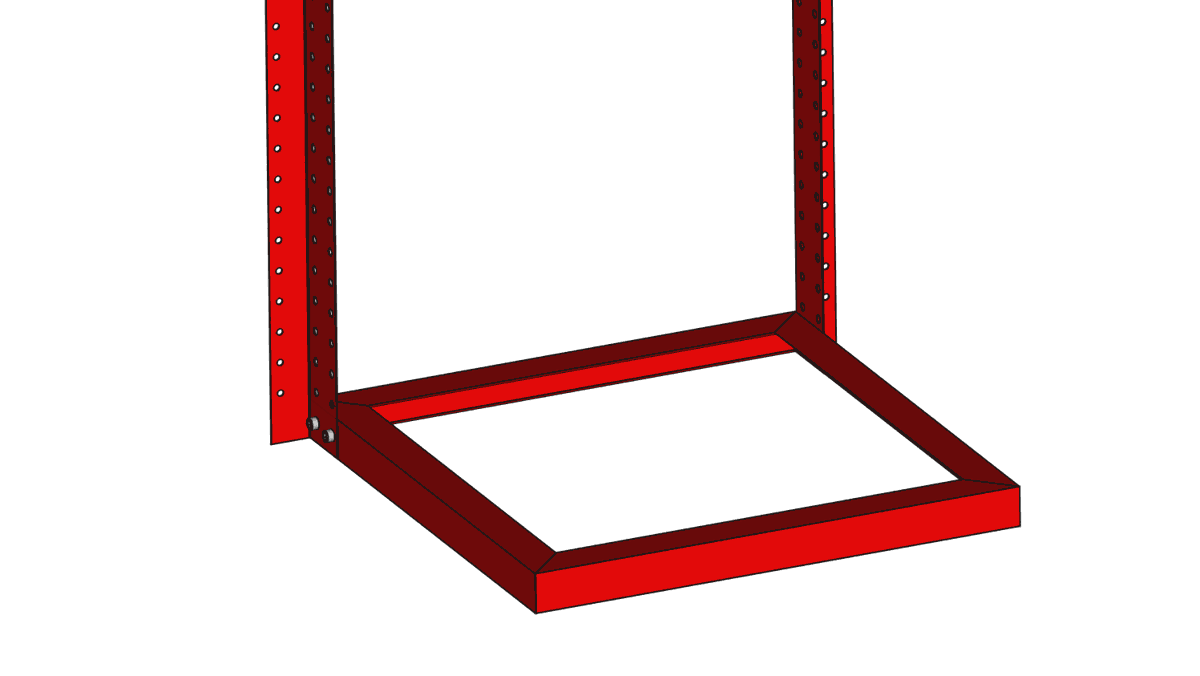

Se aseguran los ángulos laterales con dos tornillos cada uno.
Todavía no apriete los tornillos porque debemos colocar las primeras parrillas antes de apretar los tornillos.

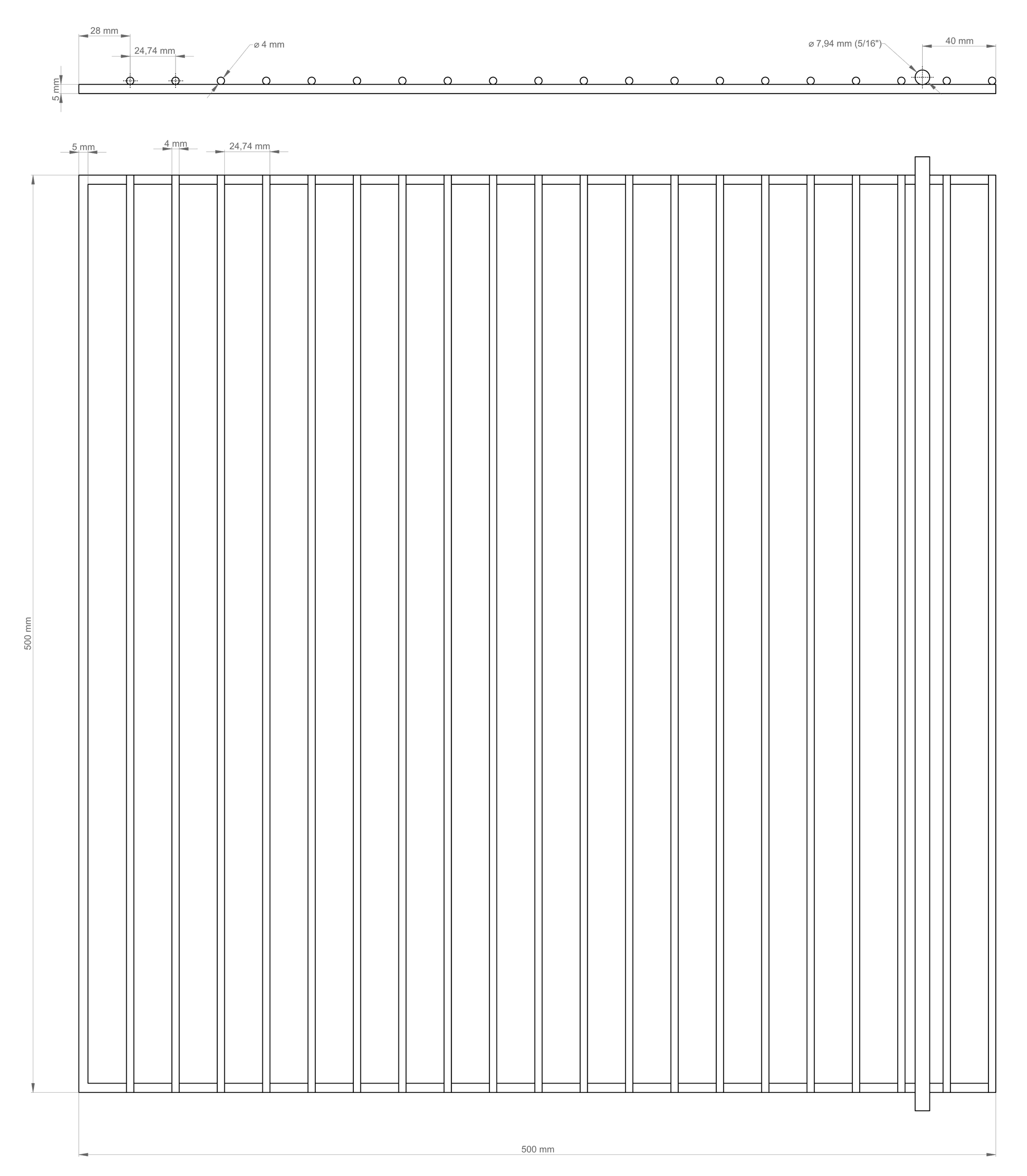

Parrillas

Cantidad: 40
El diseño de este rack de secado está formado por 40 parrillas, pero se puede armar con pocas parrillas y mas adelante puede añadir más.
Guíese por las medidas de la imagen, aunque puede hacer su propio diseño.
Tenga en cuenta que debe fabricar las parrillas de 50x50 cm,
El grosor debe ser lo mínimo teniendo en cuenta la resistencia que ejerce cuando coloque los resortes

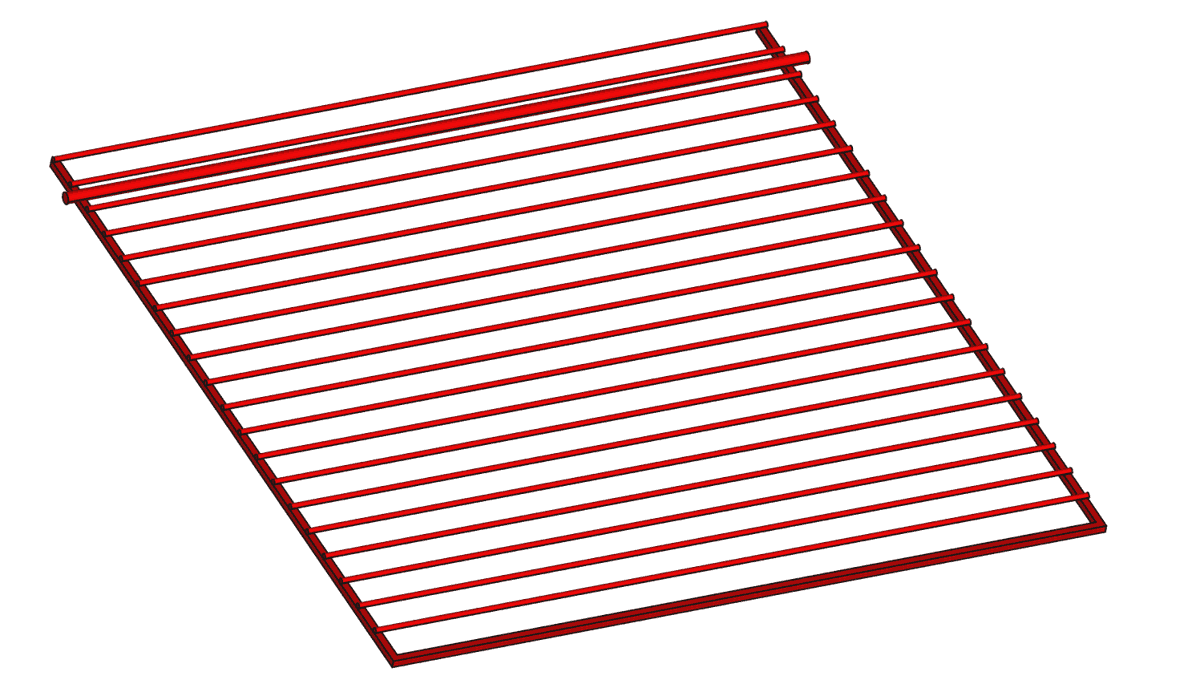

Observe en la siguiente imagen que se colocó una varilla redonda de un grosor más amplio
Esta varilla gruesa hace de pivote para elevar o bajar la parrilla, los extremos se deben introducir en los agujeros laterales de los ángulos.

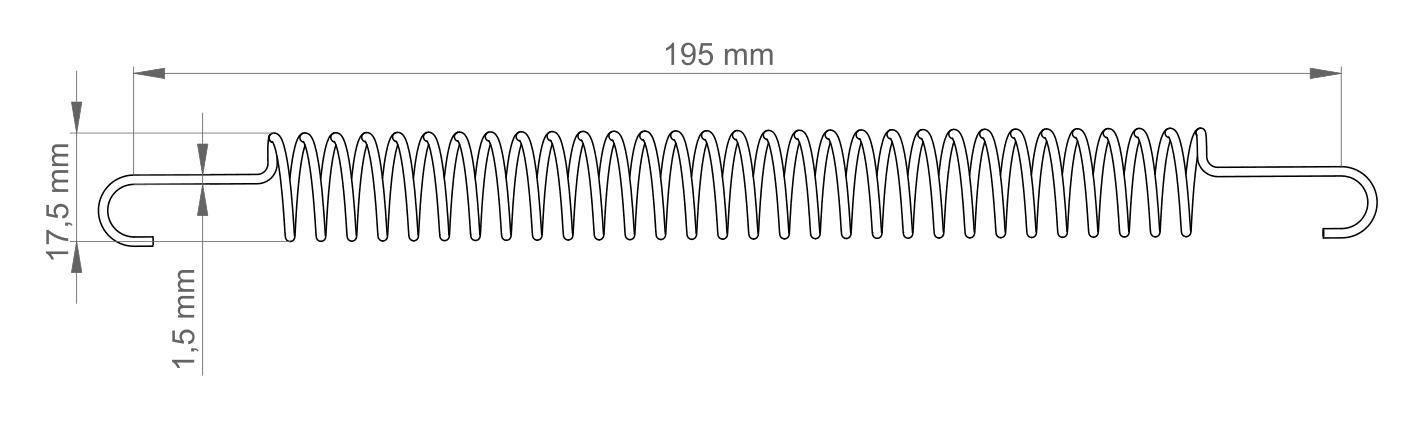

Resortes

Cantidad 80
Dimensión de los resortes: Aproximadamente 20 cm de longitud y el diámetro de 2 cm.
Estos resortes también pueden ser de otras dimensiones pero la variación de las dimensiones no debe ser extrema.

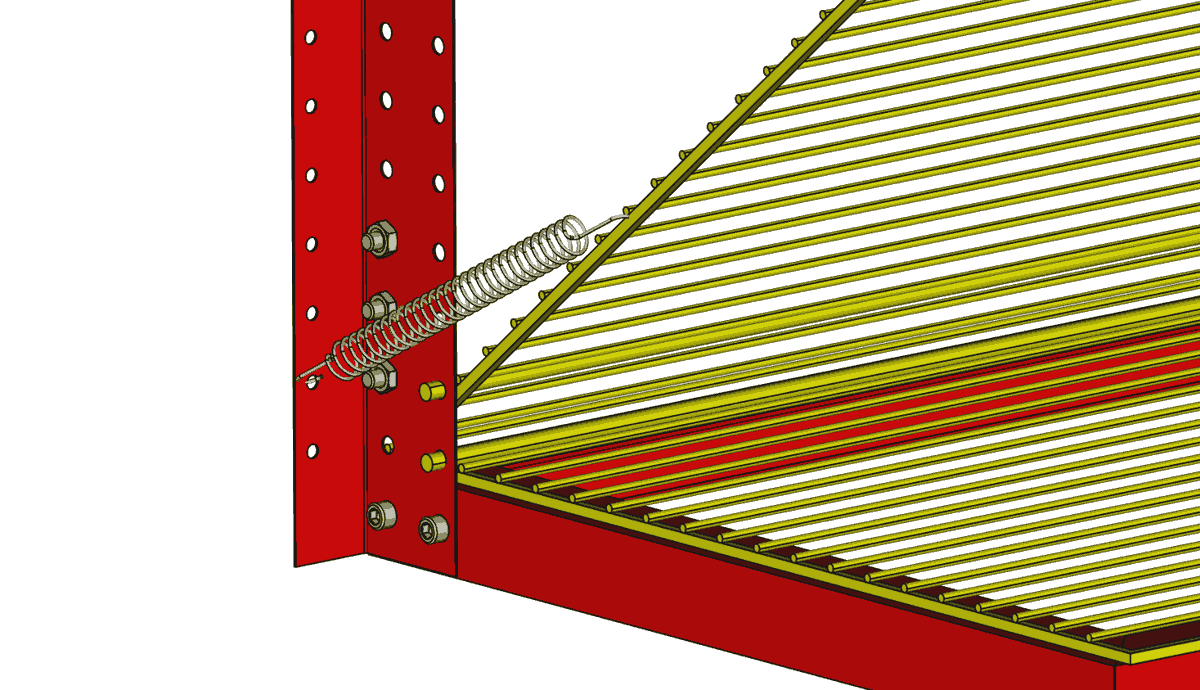

El extremo de un resorte va introducido en un agujero y el otro extremo va anclado a una de las varillas de la parrilla

Observe que los laterales tienen dos columnas de agujeros.
Observe un lateral:
En un lado de cada parrilla se necesitan 3 agujeros
Un agujero es para colocar un extremo del resorte
El otro agujero es para colocar el pivote de la parrilla
El último agujero es para colocar un tornillo el cual servirá de tope cuando baje la parrilla

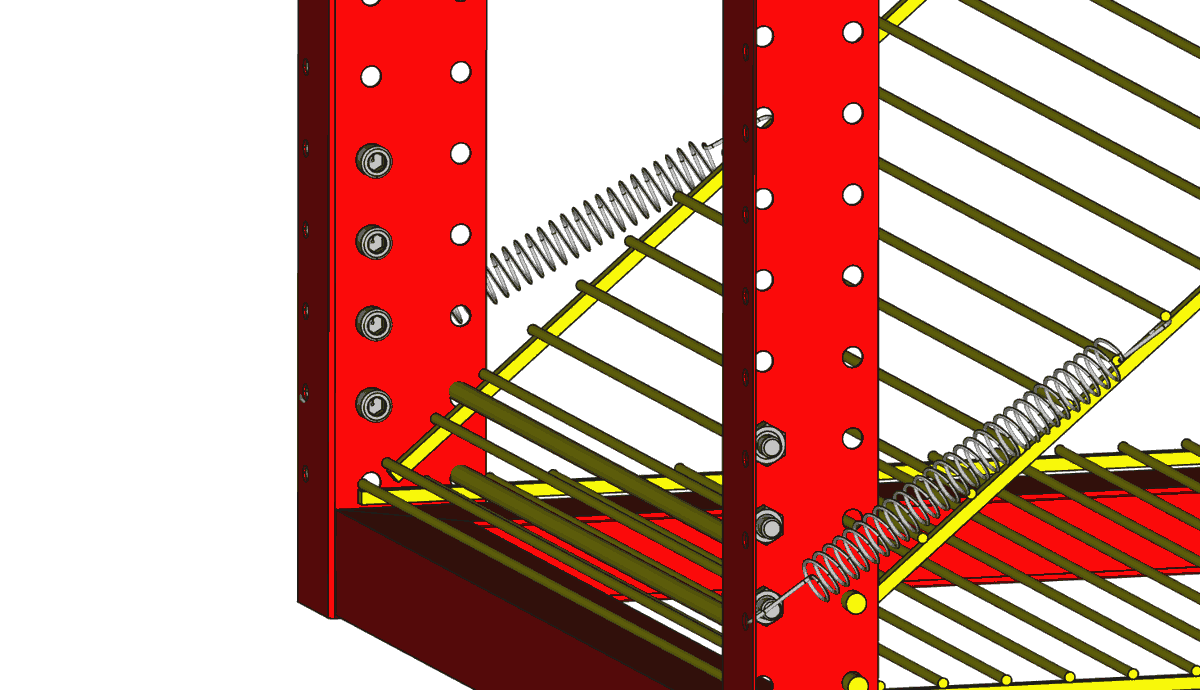

Las imágenes se elaboraron con únicamente dos parrillas para que se pueda visualizar todos los componentes de este mueble.


Este mueble requirió:

80 Tornillos con cabeza redonda de 5/16" de diámetro y 1/2" de longitud
80 Tuercas de 5/16"
80 Resortes
40 Parrillas
2 Ángulos metálicos para los laterales
1 Base que consta de 4 trozos de Ángulos metálicos de 50 cm de longitud



¡Adelante! ¡Tú puedes hacerlo!


La construcción de este rack de secado puede parecer un proyecto abrumador al principio, pero con un poco de paciencia y perseverancia, puedes construir algo útil y satisfactorio.
Recuerda que los errores son oportunidades para aprender y mejorar, así que no te desanimes si encuentras dificultades en el camino.

¡Sigue adelante y verás lo que eres capaz de lograr! Además, siempre puedes buscar tutoriales en línea o preguntar en esta pagina o en nuestro canal de youtube para obtener consejos y ayuda adicional. ¡Mucho ánimo y éxito en tu proyecto!
