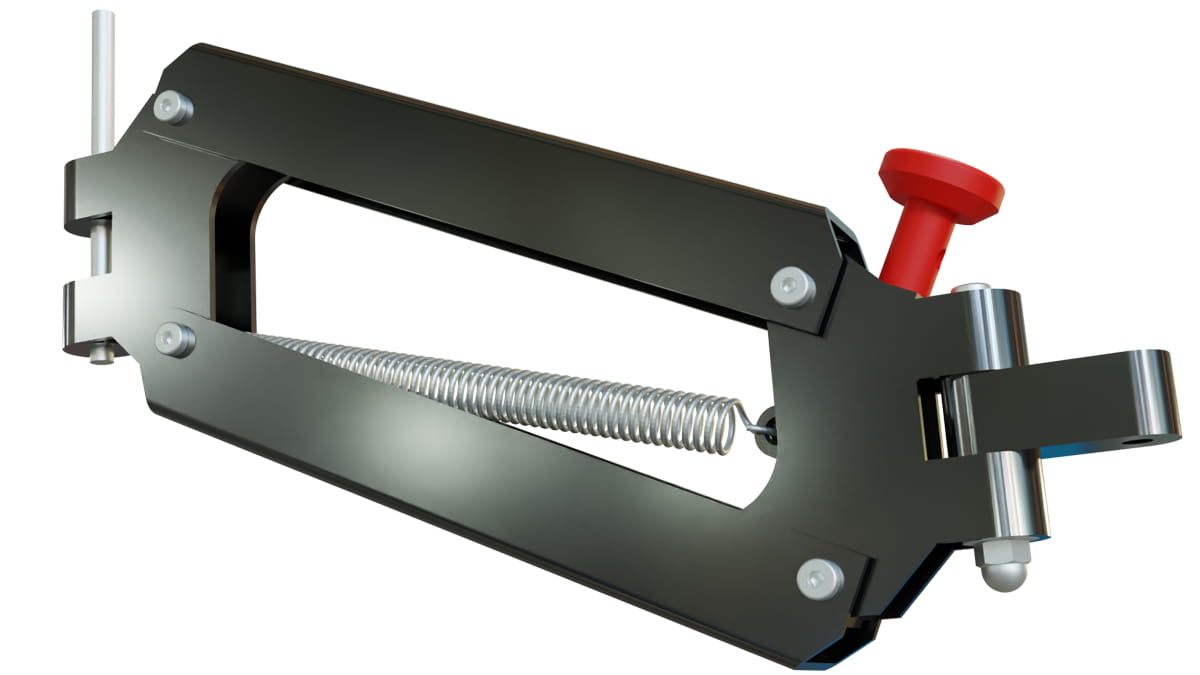

Un brazo soporte Steadicam, dispositivo diseñado para mantener una cámara en una posición estable y suave mientras se mueve.
Se compone de varios componentes, incluyendo un chaleco que se usa para sujetar el soporte al cuerpo del operador, un brazo articulado que sostiene la cámara y un sistema de contrapeso para equilibrar el peso de la cámara.
El uso principal de un brazo soporte Steadicam en la producción de cine y televisión.
- Se utiliza para crear tomas de cámara suaves y estables mientras se mueve. Esto permite al operador de la cámara seguir a los actores o capturar escenas de acción sin que la imagen se vea borrosa o sacudida.
- También se utiliza en eventos en vivo, como bodas y conciertos, para capturar tomas estables mientras se mueve entre la multitud. Además, los brazos soporte Steadicam se utilizan en la producción de videojuegos y en la realización de videos promocionales, publicitarios y corporativos.
- También se utilizan en aplicaciones de seguridad y vigilancia, como en la toma de imágenes aéreas con drones, para crear tomas estables y fluidas desde una perspectiva elevada.
El brazo soporte Steadicam se utiliza principalmente en la producción de cine y televisión, donde se requiere un alto nivel de calidad en la imagen y la estabilización de la cámara. Sin embargo, también se utiliza en otros ámbitos donde se necesitan tomas estables y suaves mientras se mueve. Aquí te presento algunos ejemplos de su uso tanto por personas aficionadas como por profesionales:
Uso por aficionados
- Deportes extremos: Si eres un entusiasta de los deportes extremos como el skateboarding, snowboarding o motocross, un brazo soporte Steadicam puede ayudarte a capturar tomas estables y fluidas mientras sigues a los deportistas.
- Blogs de viajes: si estás interesado en grabar tus aventuras mientras viajas, un brazo soporte Steadicam puede ayudarte a capturar tomas suaves y estables mientras caminas o exploras diferentes lugares.
- Grabaciones de eventos familiares: si quieres grabar un evento familiar como una boda o un cumpleaños, un brazo soporte Steadicam puede ayudarte a capturar tomas suaves y estables mientras te mueves por el lugar.
Uso por profesionales:
- Producción de cine y televisión: como ya mencionamos, el brazo soporte Steadicam es muy utilizado en la producción de cine y televisión para crear tomas suaves y estables mientras se mueve la cámara.
- Producción de videos musicales: en la producción de videos musicales se utilizan frecuentemente tomas en movimiento para crear una sensación dinámica y emocionante. Un brazo soporte Steadicam puede ayudar a crear tomas suaves y estables mientras se mueve la cámara junto con los artistas.
- Producción de comerciales: en la producción de comerciales es importante capturar tomas suaves y estables para crear una imagen profesional y de alta calidad. El brazo soporte Steadicam es muy útil para crear este tipo de tomas mientras se mueve la cámara.
- publicitarios y corporativos.
- También se utilizan en aplicaciones de seguridad y vigilancia, como en la toma de imágenes aéreas con drones, para crear tomas estables y fluidas desde una perspectiva elevada.

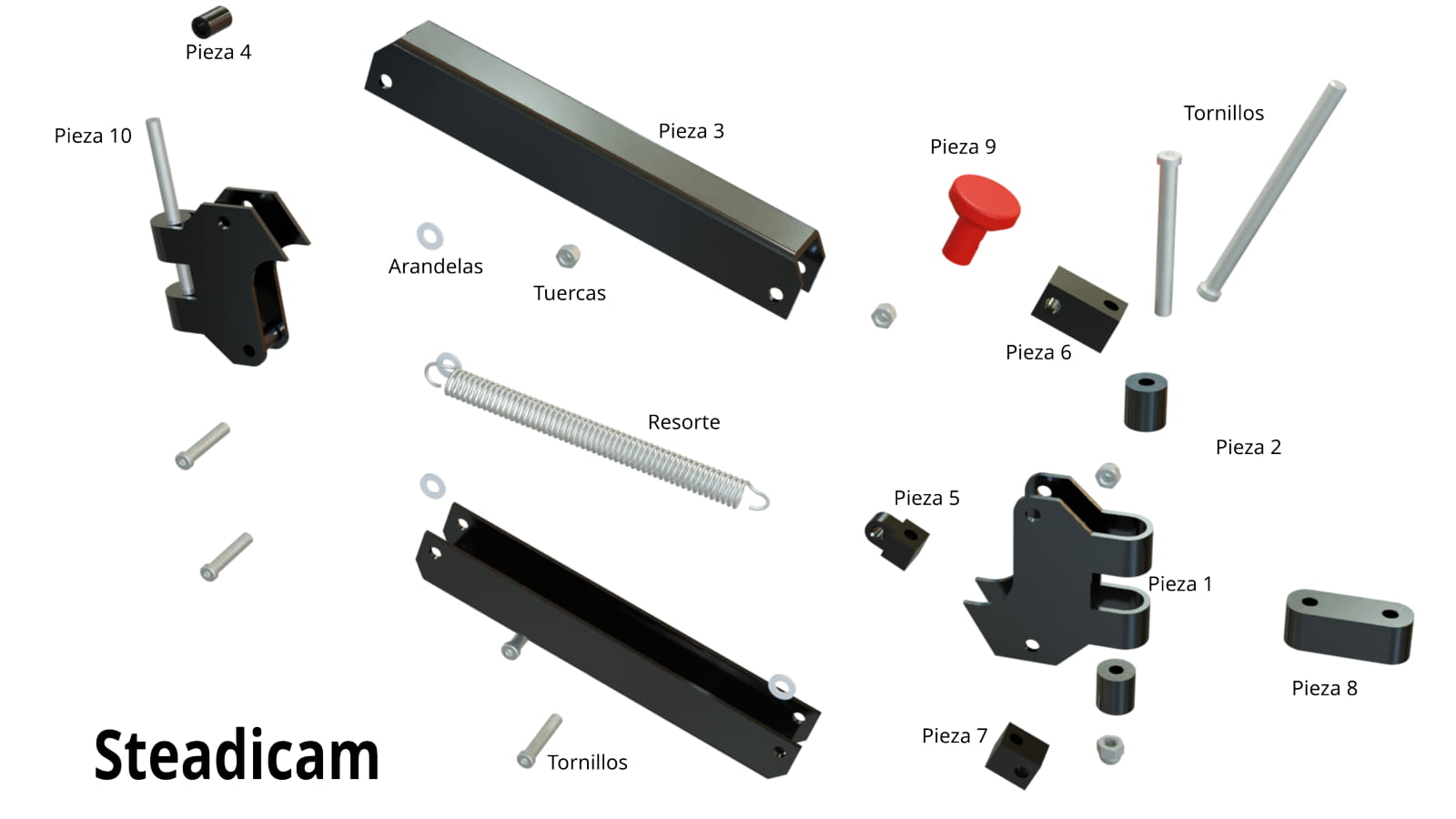

Piezas necesarias y planos de cada pieza
Preferible que todas las piezas sean fabricadas en aluminio, es recomendable para que esta máquina no quede muy pesada.
El resorte es una parte esencial para que soporte el peso requerido.
Si la cámara que va sostener es muy pesada debe usar resorte más gruesos.
La máquina de este diseño soporta aproximadamente 5 kilogramos
¡Éxitos en la fabricación!

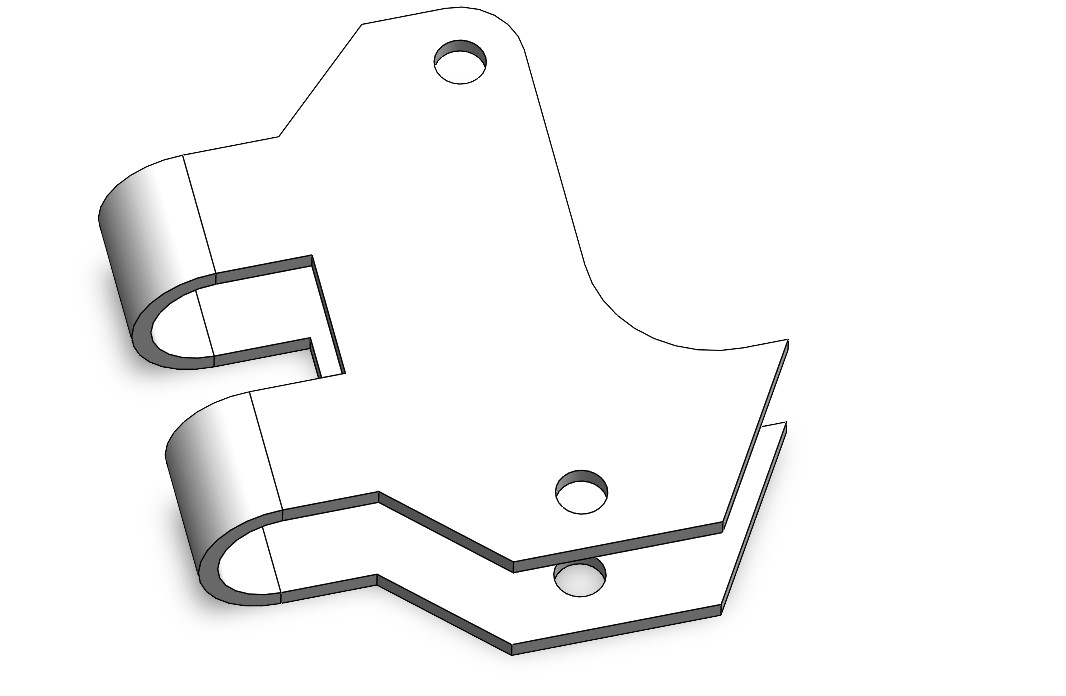

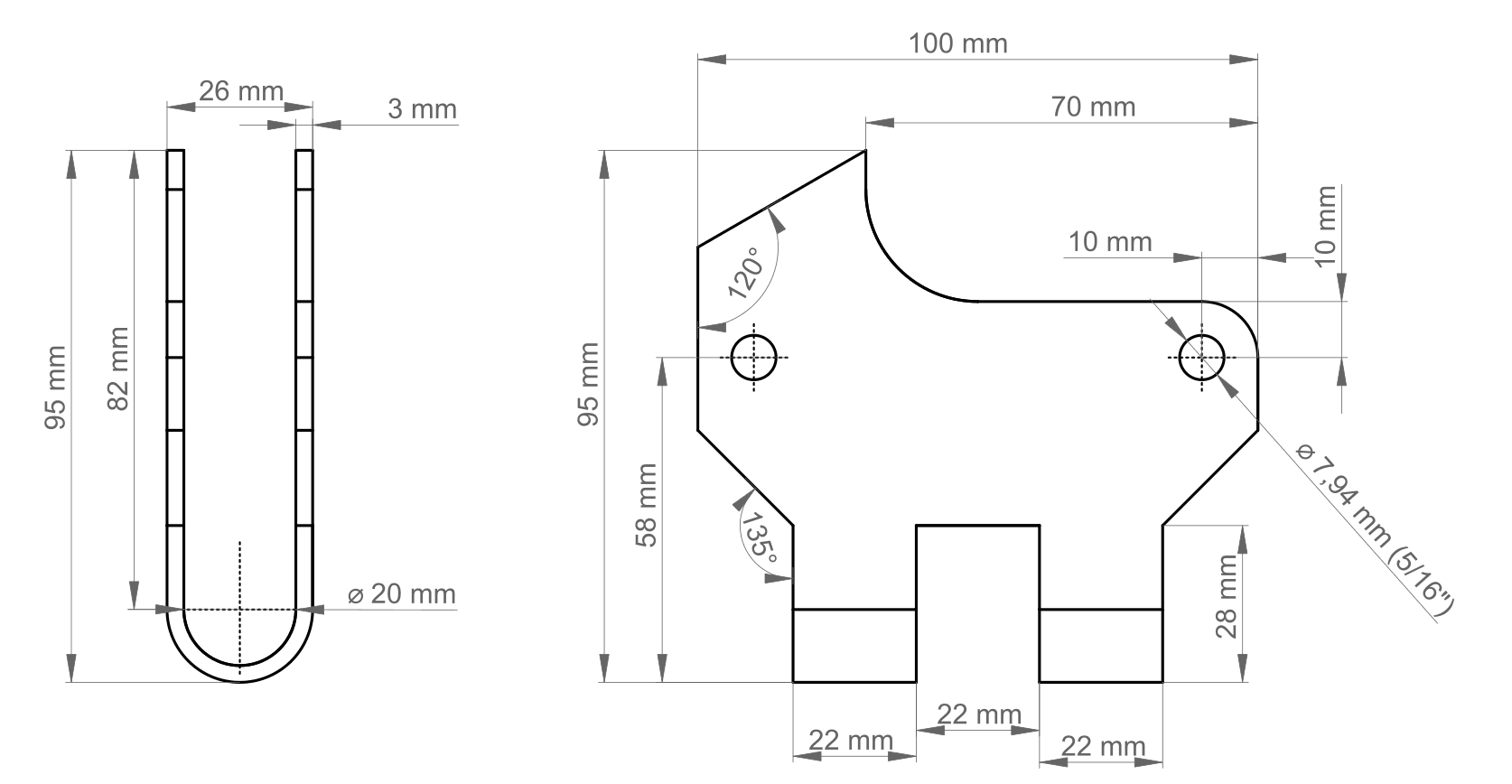

PIEZA 1
Se requieren 4 piezas
Son 4 piezas de aluminio que se deben doblar a 180º con diámetro de 20 mm, (este diámetro es necesario para unir con la pieza 2)
"Puede optar por usar lamina de 2 mm de grosor si usa hierro"

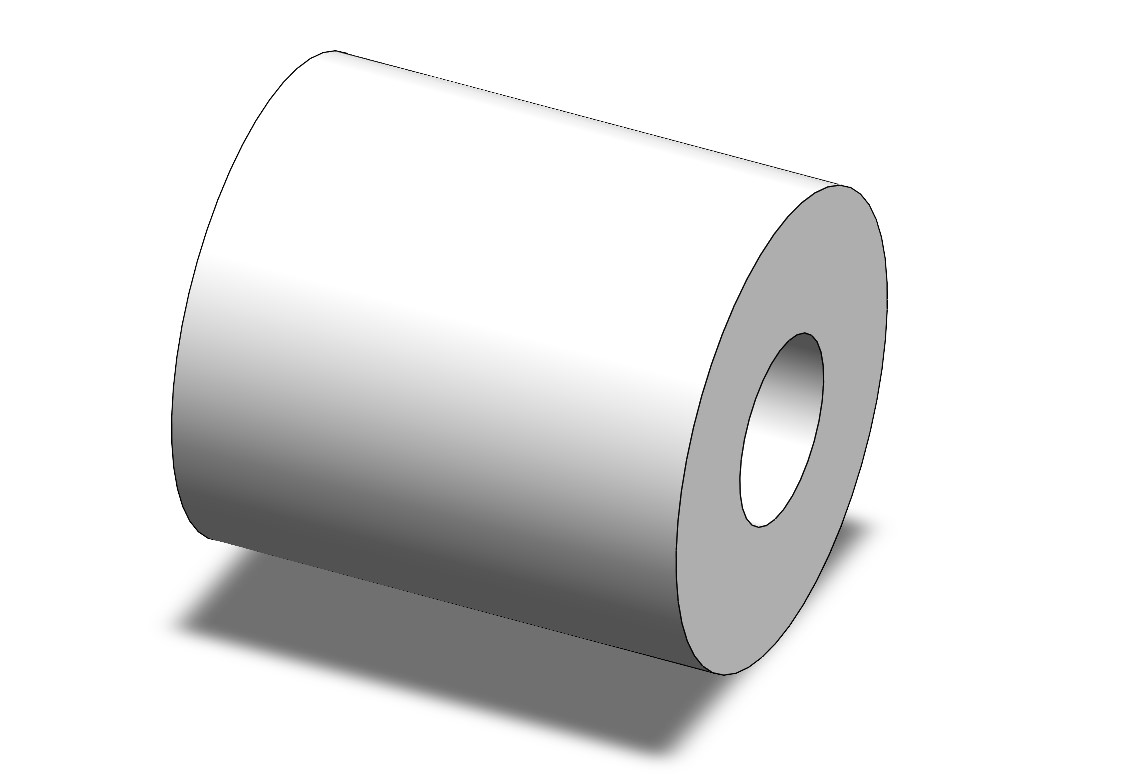

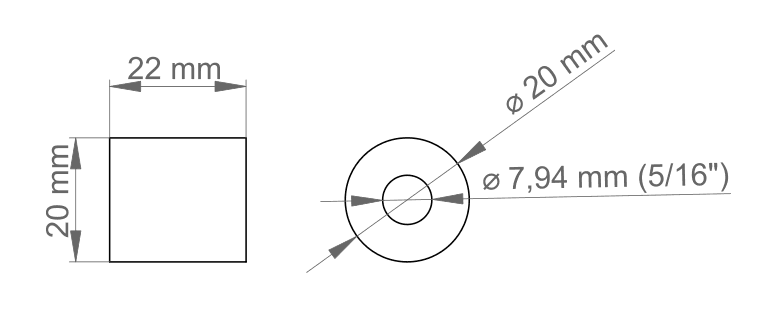

PIEZA 2
Se requieren 8 piezas
Se deben fabricar 8 piezas, los agujeros se perforan un diámetro de 5/16"

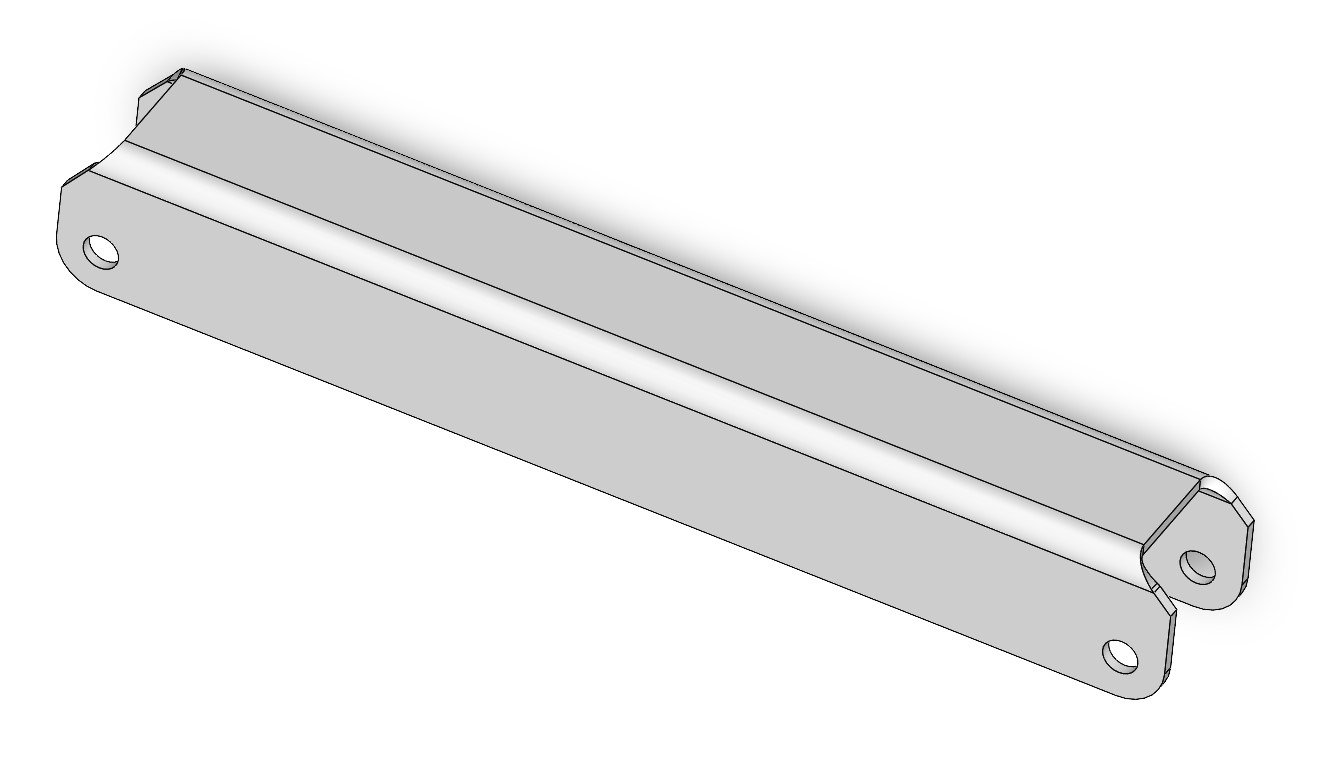

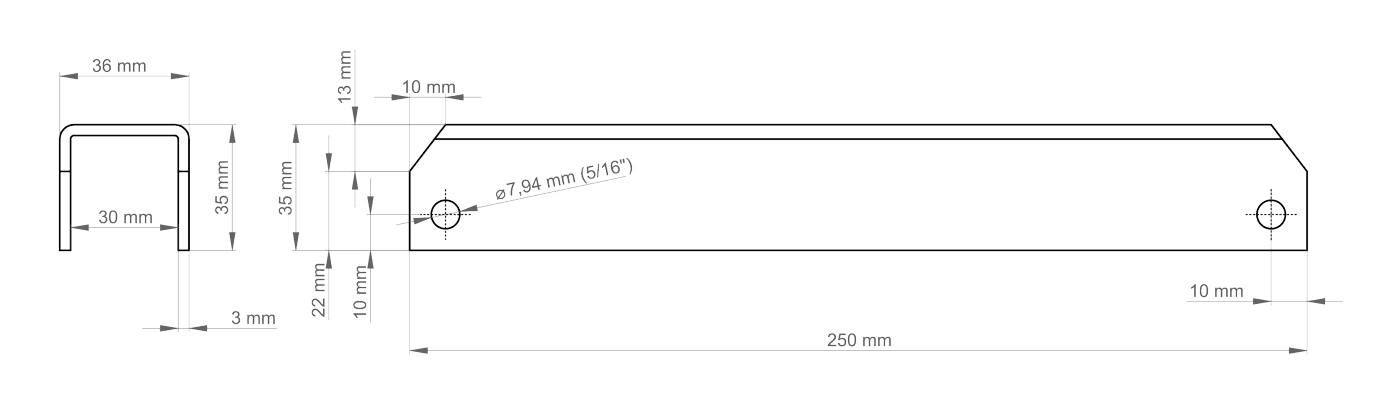

PIEZA 3
Se requieren 4 piezas
Se deben fabricar 4 piezas en aluminio, los agujeros laterales se perforan un diámetro de 5/16"
"Igual que la pieza 1 puede optar por usar lamina de 2 mm de grosor si usa hierro"

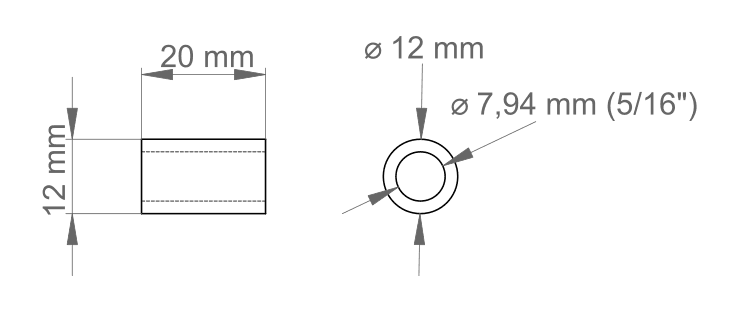

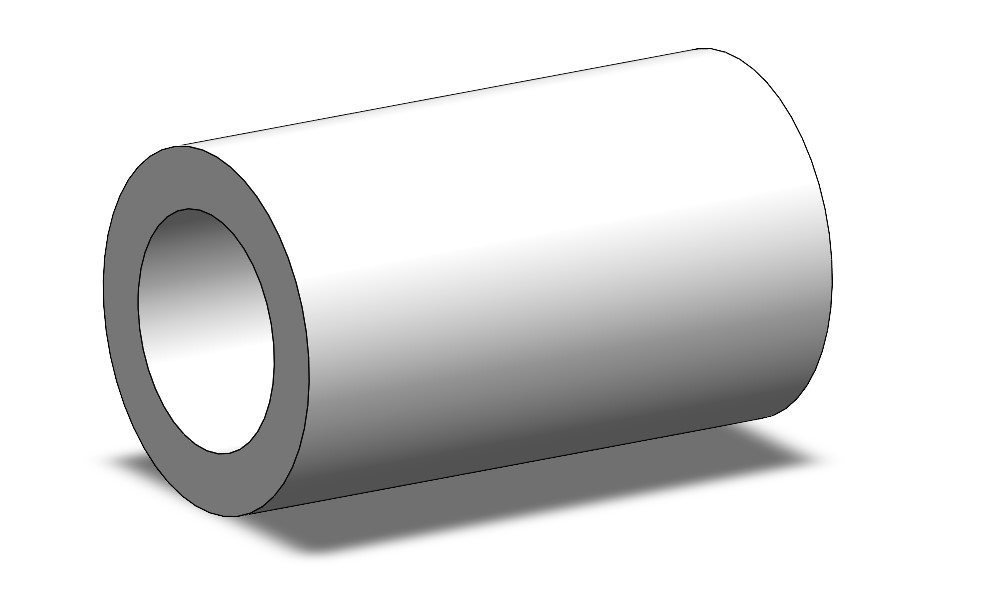

PIEZA 4
Se requieren 4 piezas
Pieza cilíndrica con diámetro interior de 5/16", su longitud es de 20 mm
Esta pieza es un separador que se ensambla con la pieza 1 (solo dos piezas requieren este separador)

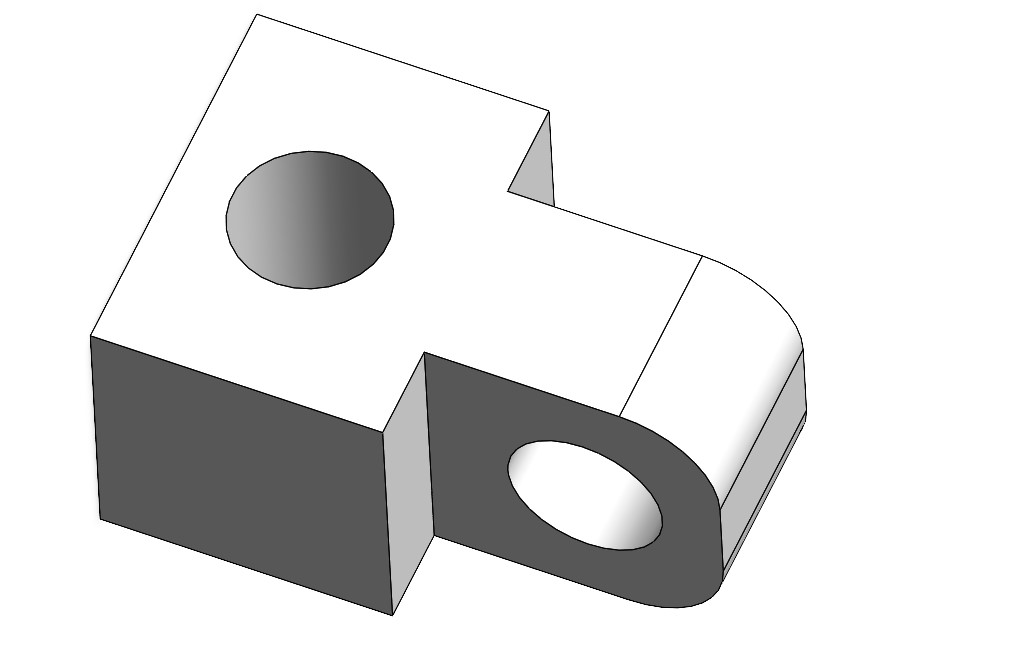

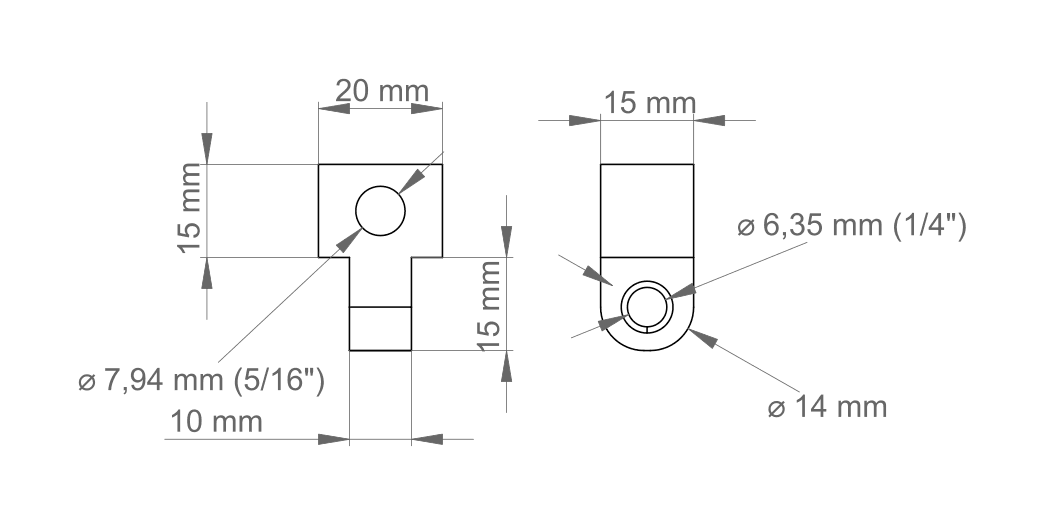

PIEZA 5
Se requieren 2 piezas
Estas piezas son necesarias para sostener los resortes.
Los agujeros de mayor longitud se deben perforar a 5/16"
Los agujeros de menor longitud son para sostener los resortes, se perforan de 1/4"

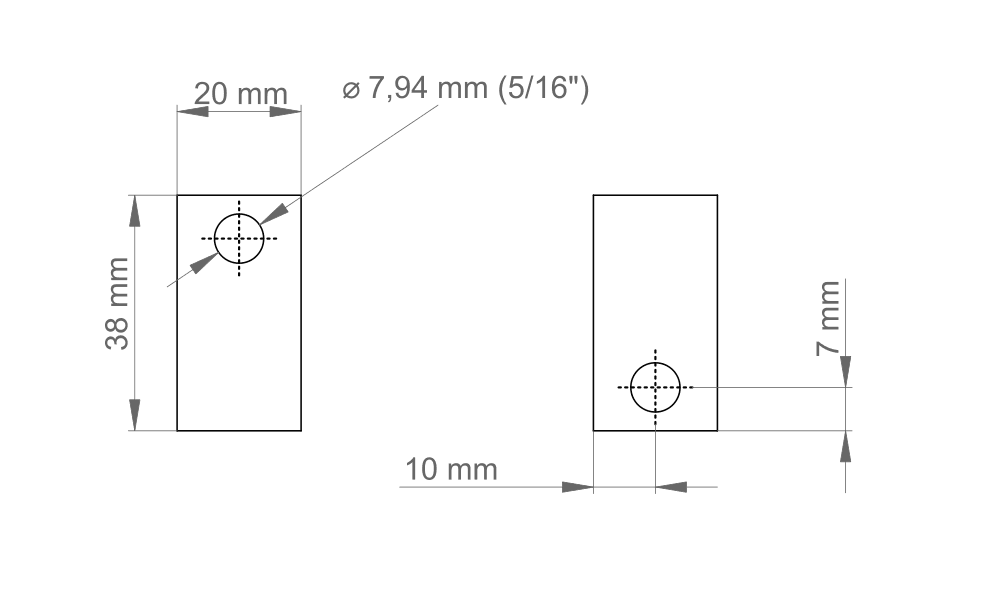

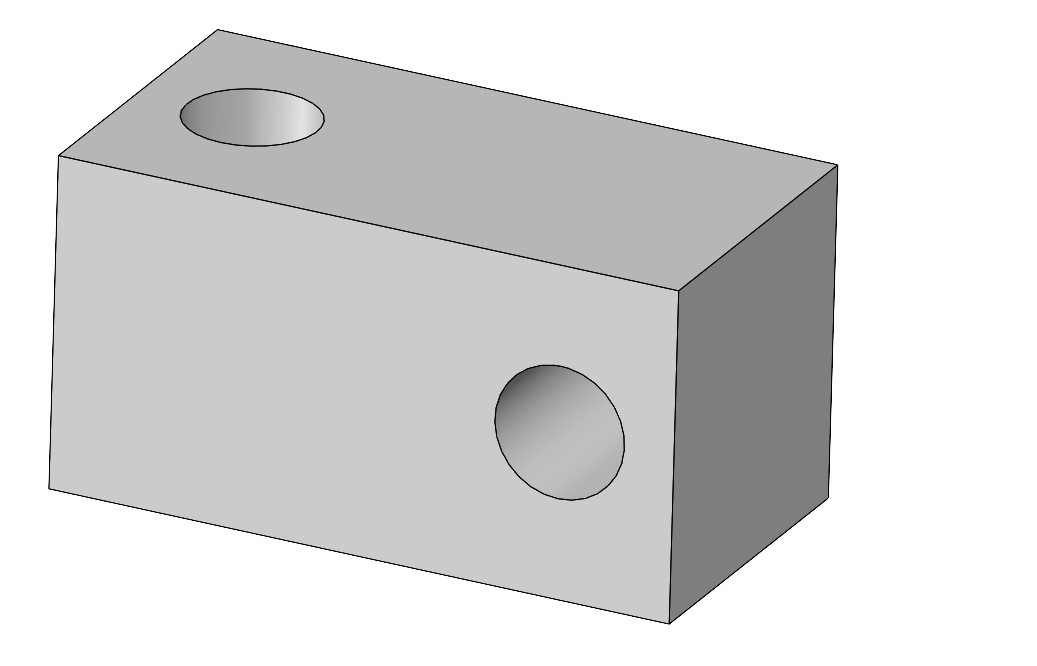

PIEZA 6
Se requieren 2 piezas
Separador para la pieza 1
Se debe usar en la parte superior en dos piezas 1

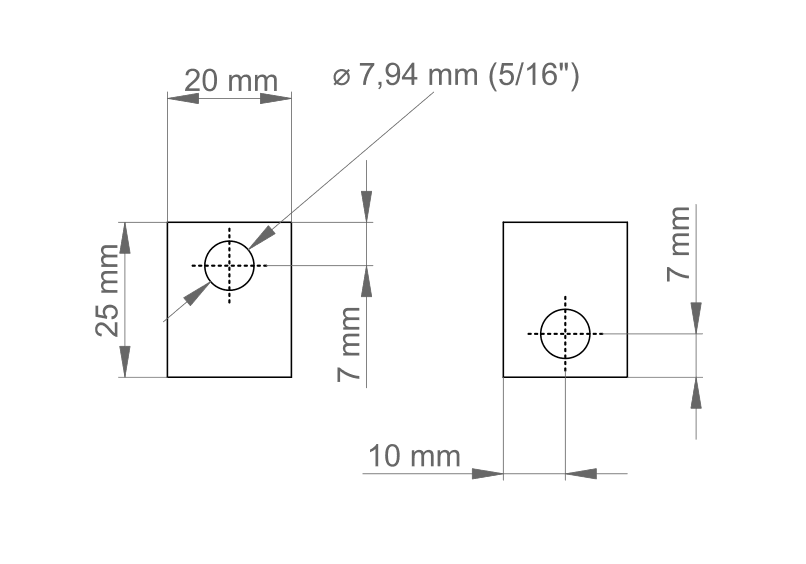

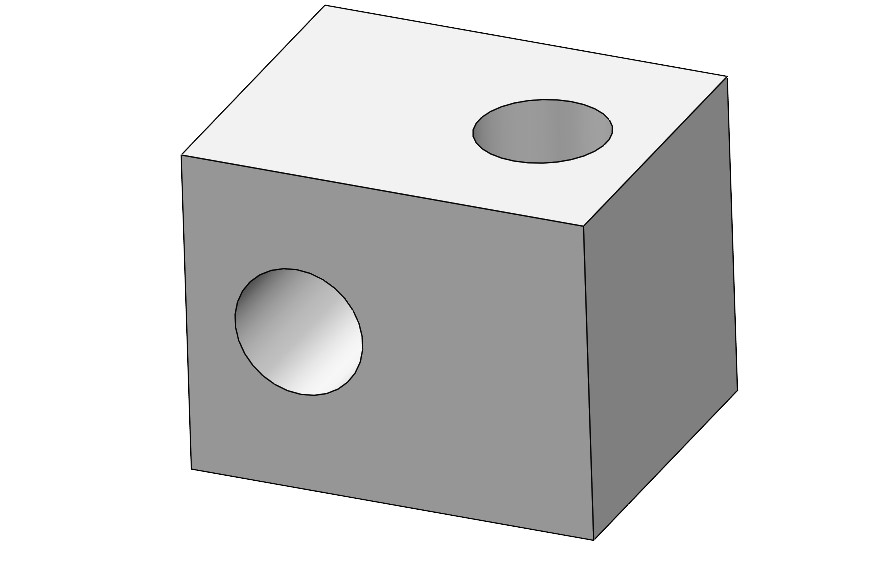

PIEZA 7
Se requieren 2 piezas
Separador para la pieza 1
Se debe usar en la parte inferior en dos piezas 1

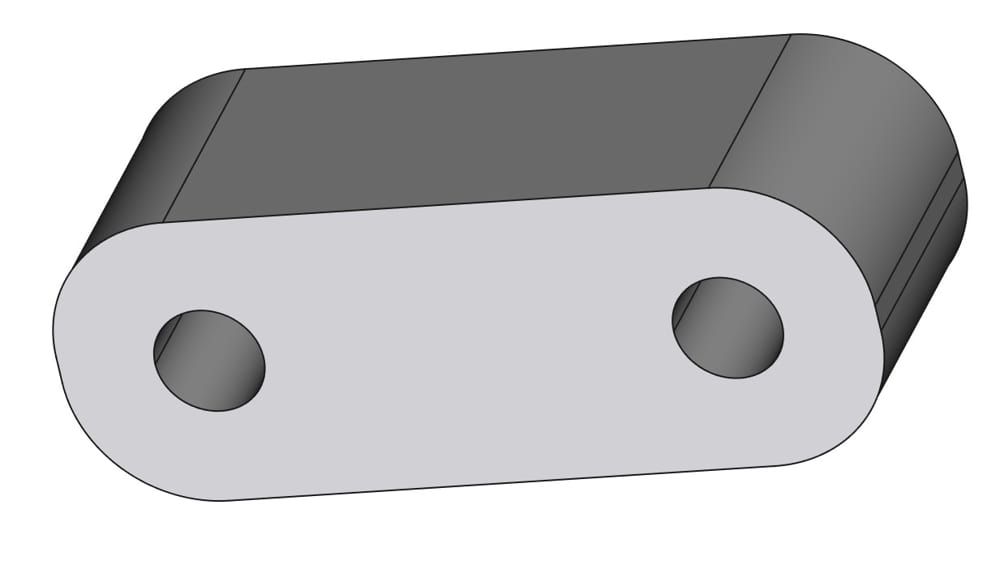

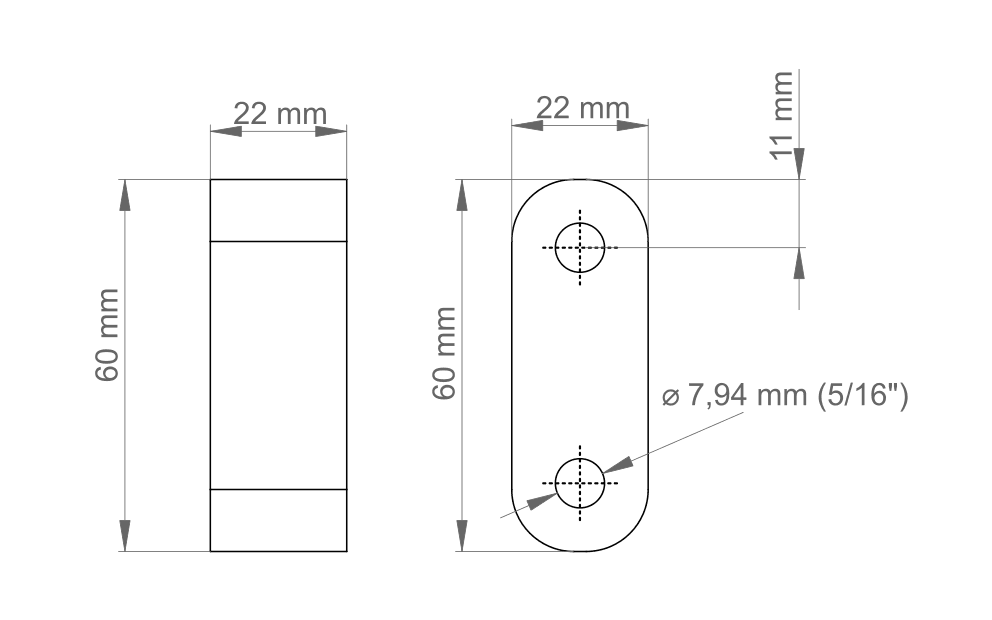

PIEZA 8
Se requieren 2 piezas
Perforar 2 agujeros de 5/16"
Es necesaria para unir los dos módulos del brazo.

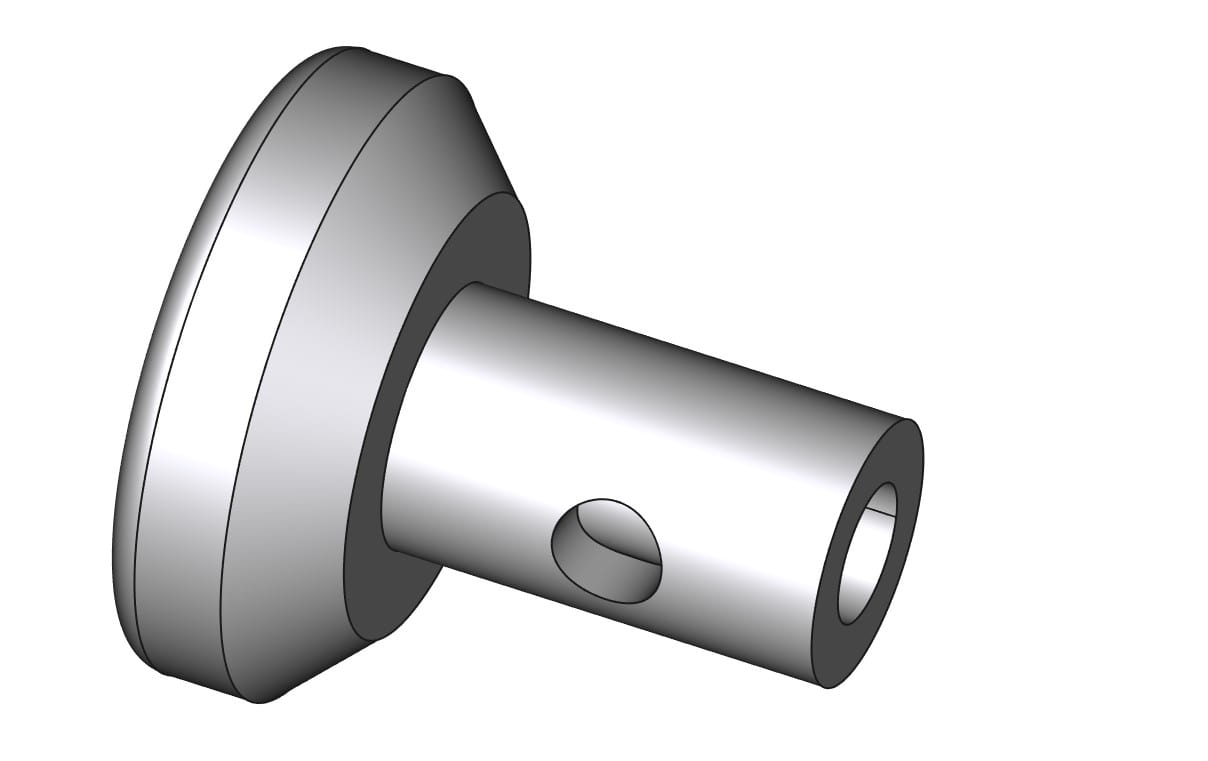

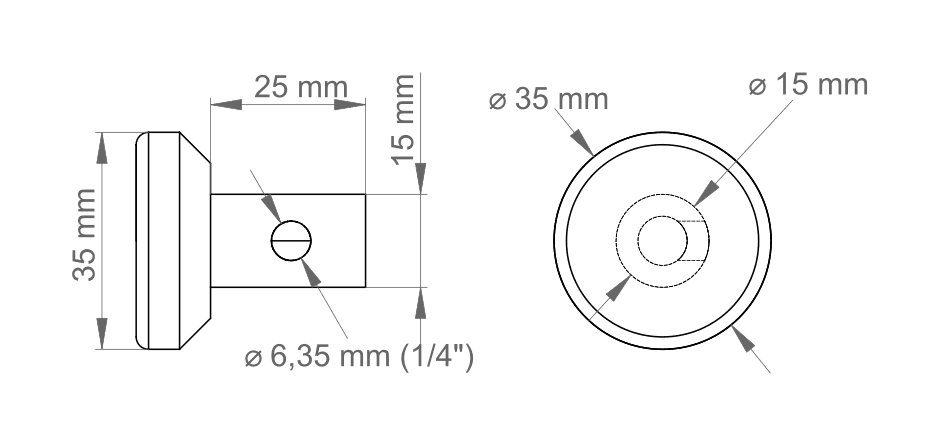

PIEZA 9
Se requieren 2 piezas
Esta pieza se usa para ajustar el brazo dependiendo el peso de la cámara
Debe formar rosca de 1/4" en el agujero lateral para fijar la pieza, (debe perforar el agujero un poco menor para poder formar la rosca).
En el espigo de la pieza forme rosca de 5/16" para enroscar en el tornillo del mismo diámetro, (aqui tambien perfore el agujero de un diámetro menor, de 1/4" es una medida recomendada)

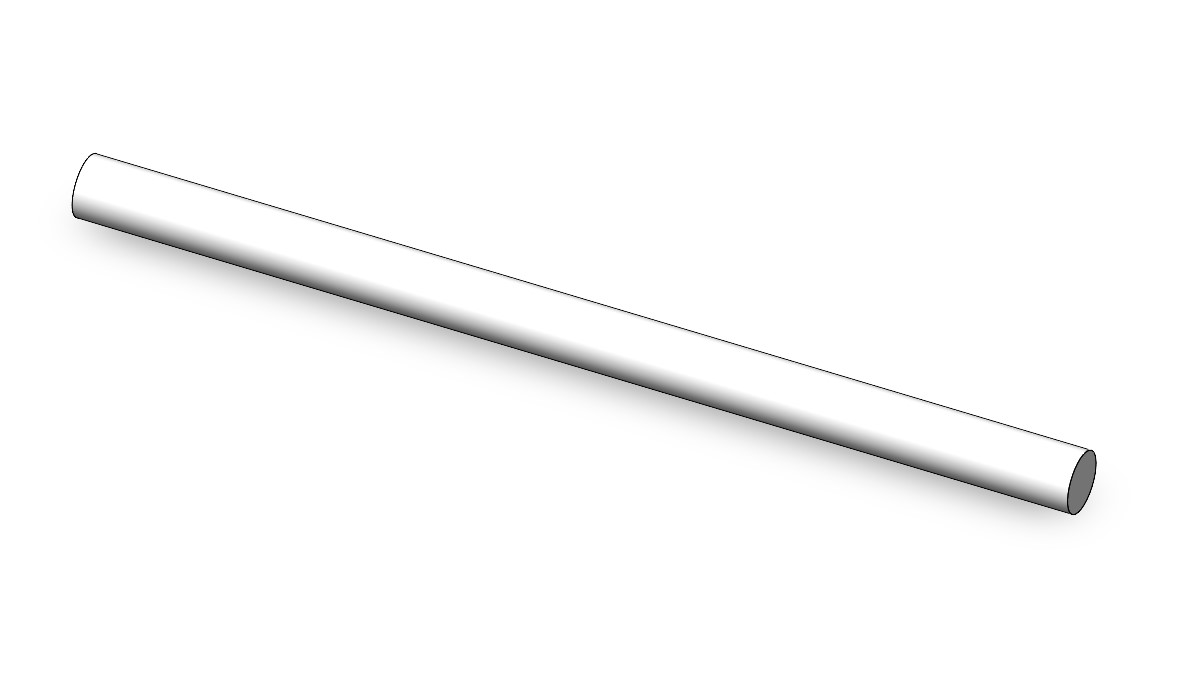

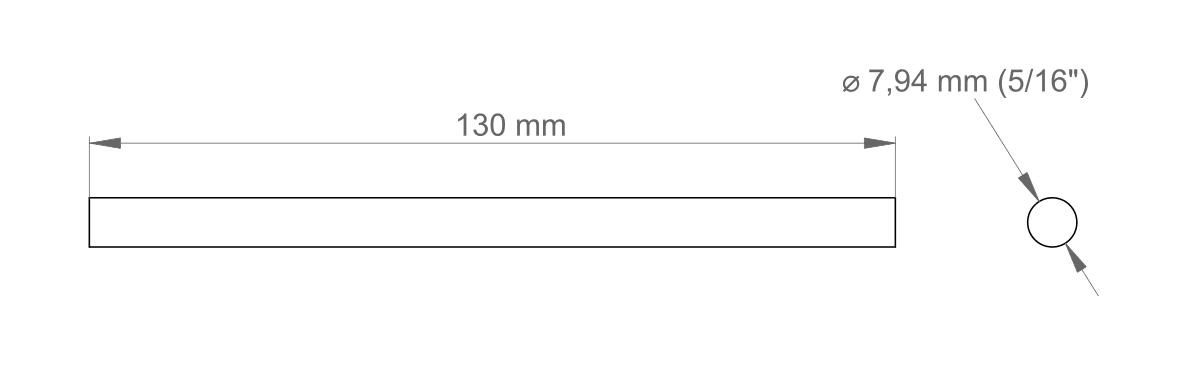

PIEZA 10
Se requiere 1 pieza
Varilla lisa para sostener la cámara

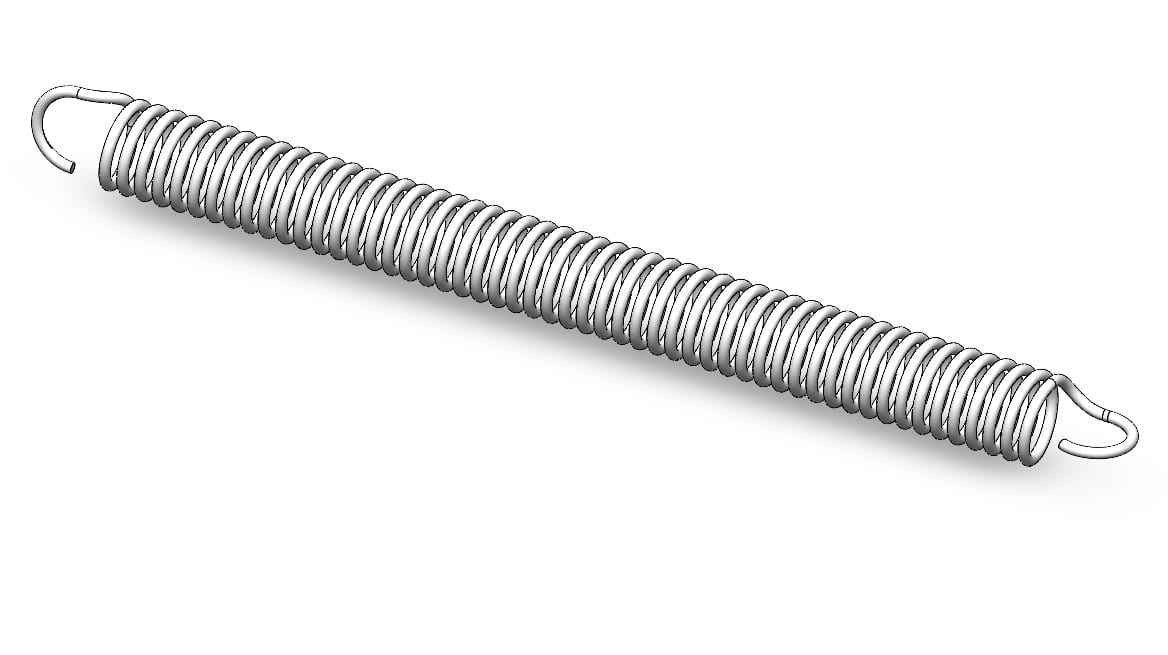

Resorte
Son necesarios 2 piezas
Longitud 195 mm
Diámetro 17 mm
Grosor 2 mm
Como se mencionó anteriormente el grosor y el diámetro de este resorte implican la fuerza que puede soportar.
¡Éxitos con este proyecto,
espero tus comentarios en youtube!
