Fabricación de la Base sublimadora 1x1

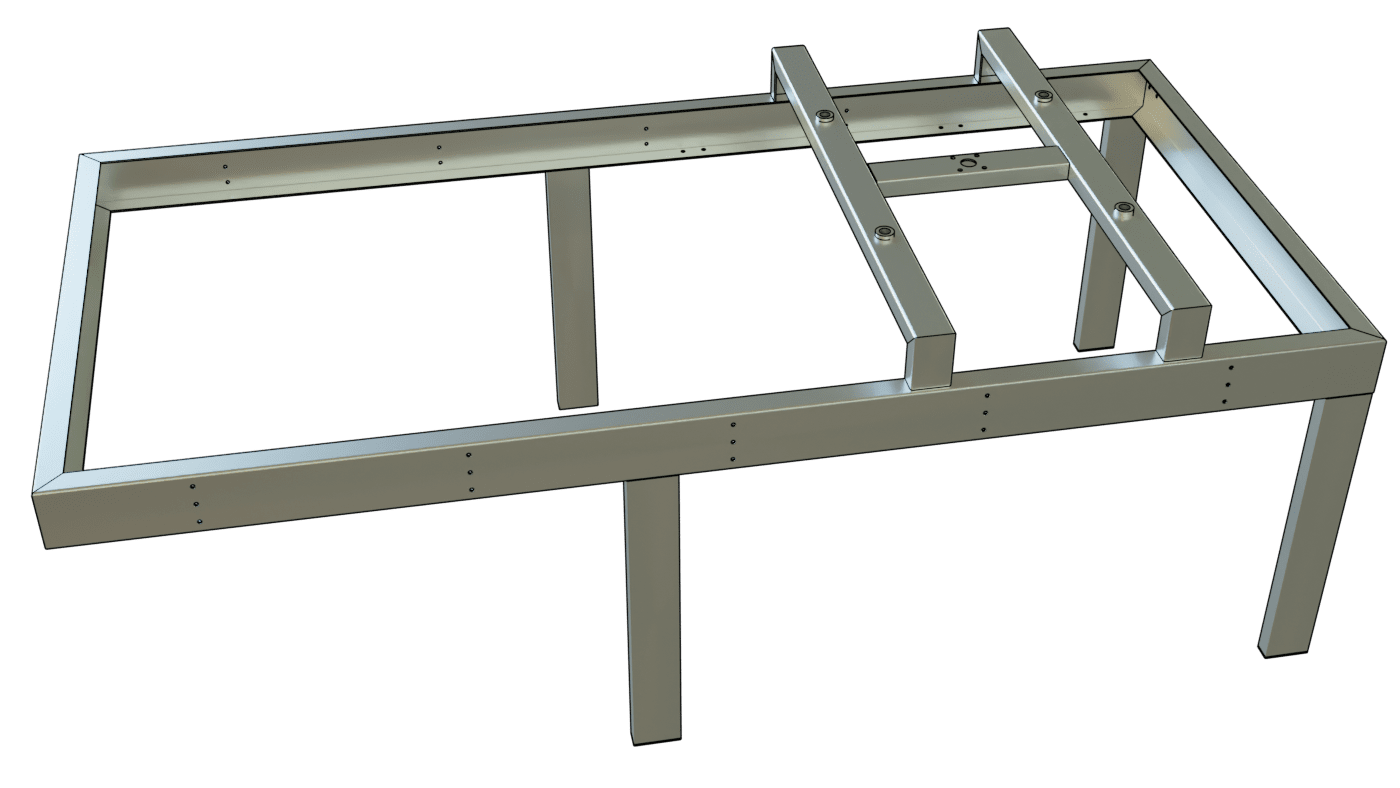

Base principal
Vamos a formar la base principal que es donde colocaremos todos lo componentes necesarios.
Todas las piezas de esta estructura van completamente soldadas.
Pero antes de iniciar con la base principal vamos a fabricar 4 patas.
Cada pata necesita 3 piezas
- Tubo estructural (4x10x70 cm)
- Platina (10x4 cm)
- Tuerca de 3/8"
El total de piezas que que necesitamos para armar las 4 patas son:
4 tubos estructurales
4 Platinas
4 Tuercas
Nota: Cuando encuentre un signo + después de las cotas es porque se debe dar tolerancia, es decir se debe perforar los agujeros ligeramente más grandes.

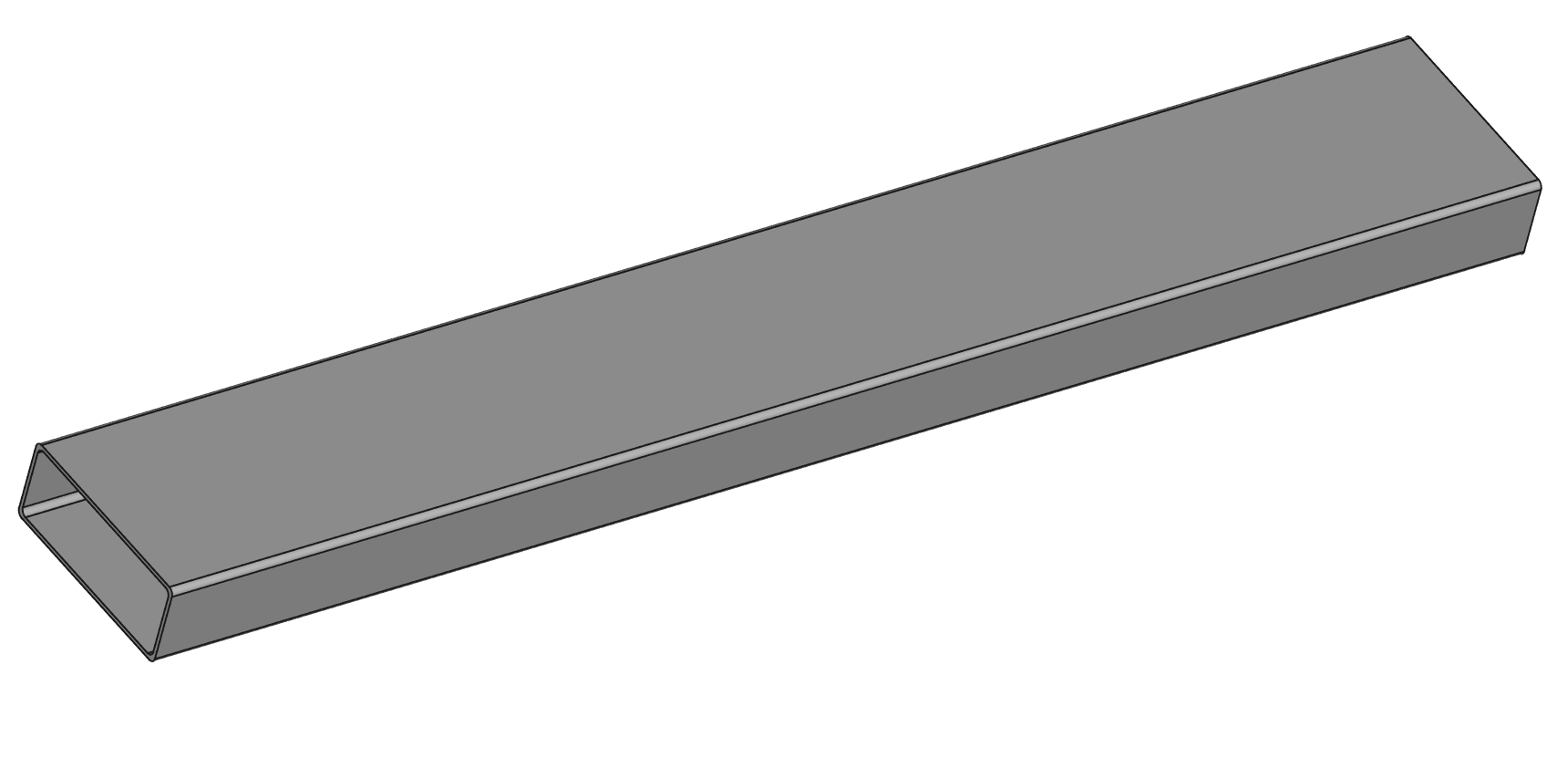

Pieza 3
Tubo estructural de 40x100 mm
Longitud de 70 cm.
Grueso de las paredes 2 mm

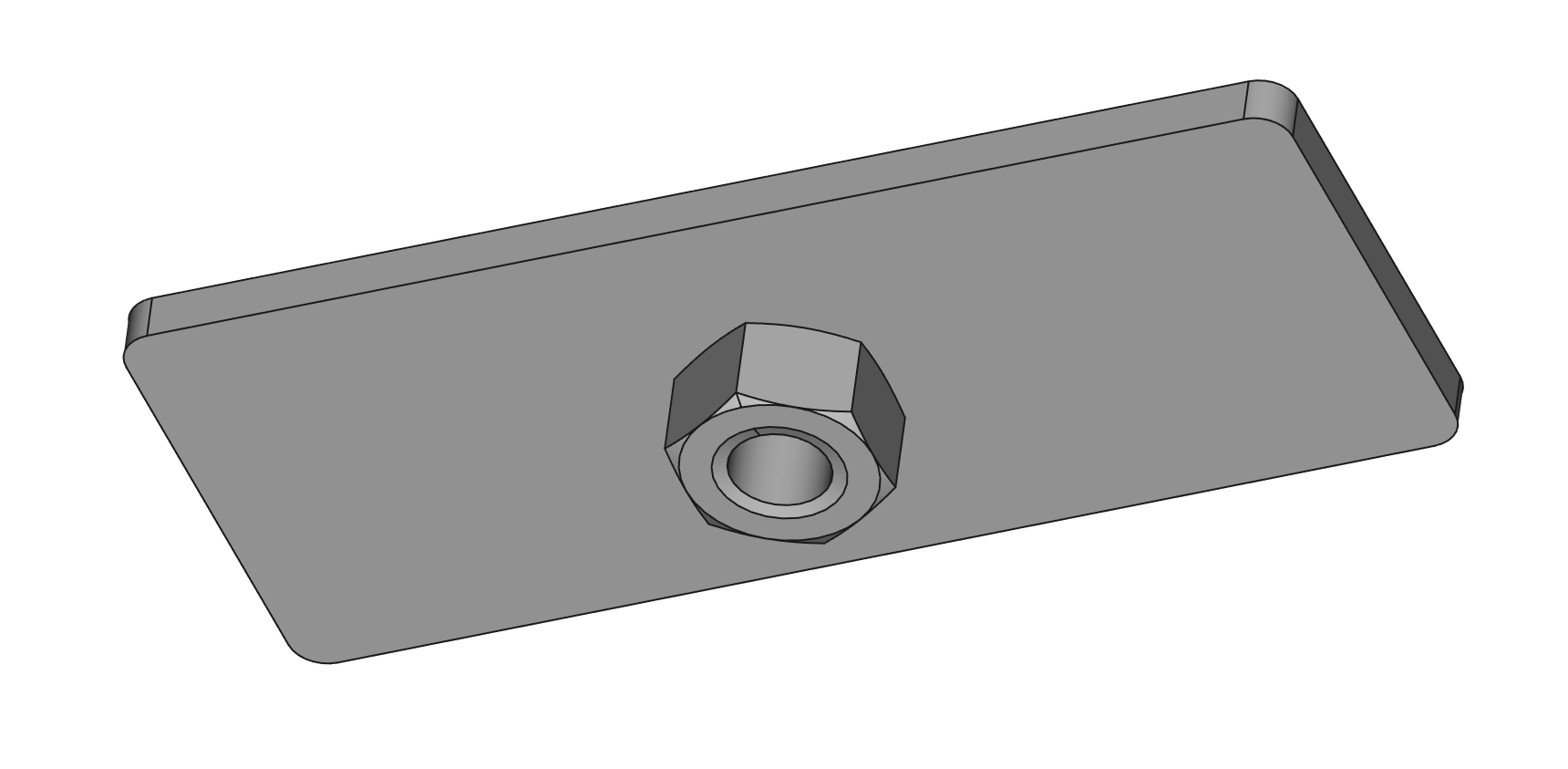

Pieza 4
A esta platina se le perfora un agujero en el centro.
En la imagen tiene una perforación de 10 mm para que pase el tornillo de 3/8" que debemos colocar, pero si prefiere que la platina quede con rosca para mejor resistencia perfore el agujero de 8 mm para luego formar la rosca de 3/8" y luego se une a ese agujero la tuerca.
se requiere tuercas con rosca de 3/8".

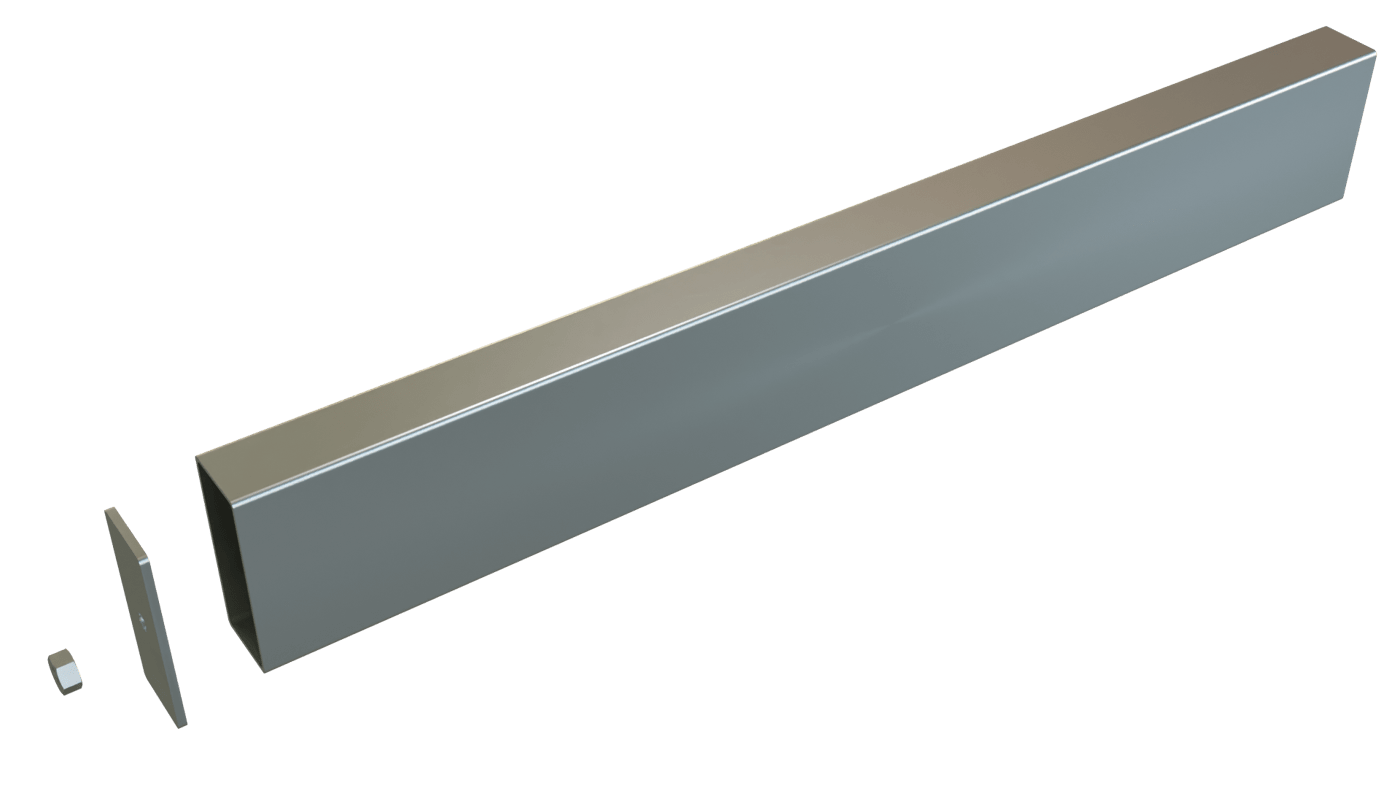

En un extremo del tubo estructural se distribuye conforme a la imagen.

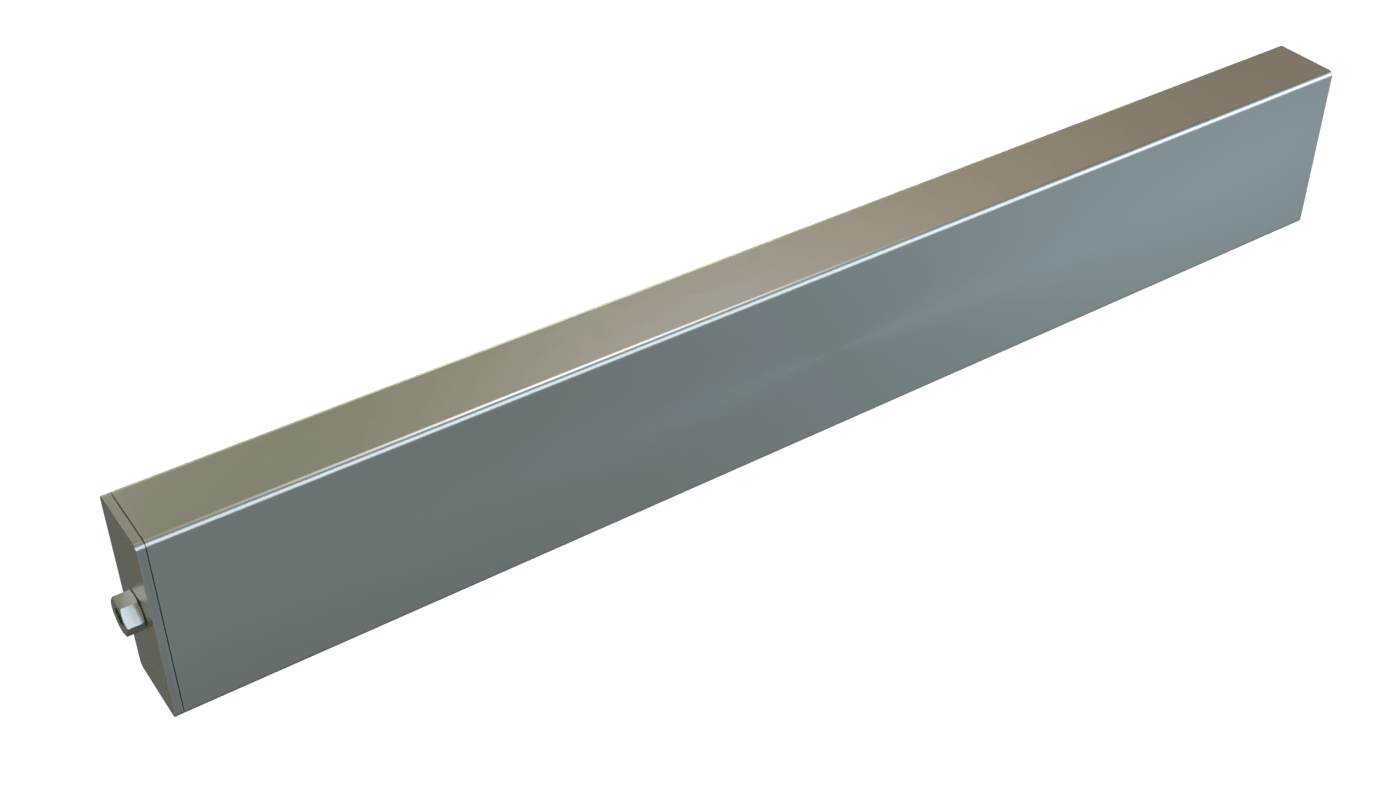

Resultado
Se une con soldadura las tres piezas.
Hacemos el ensamble de esta forma para enroscar los niveladores que le darán estabilidad a la máquina

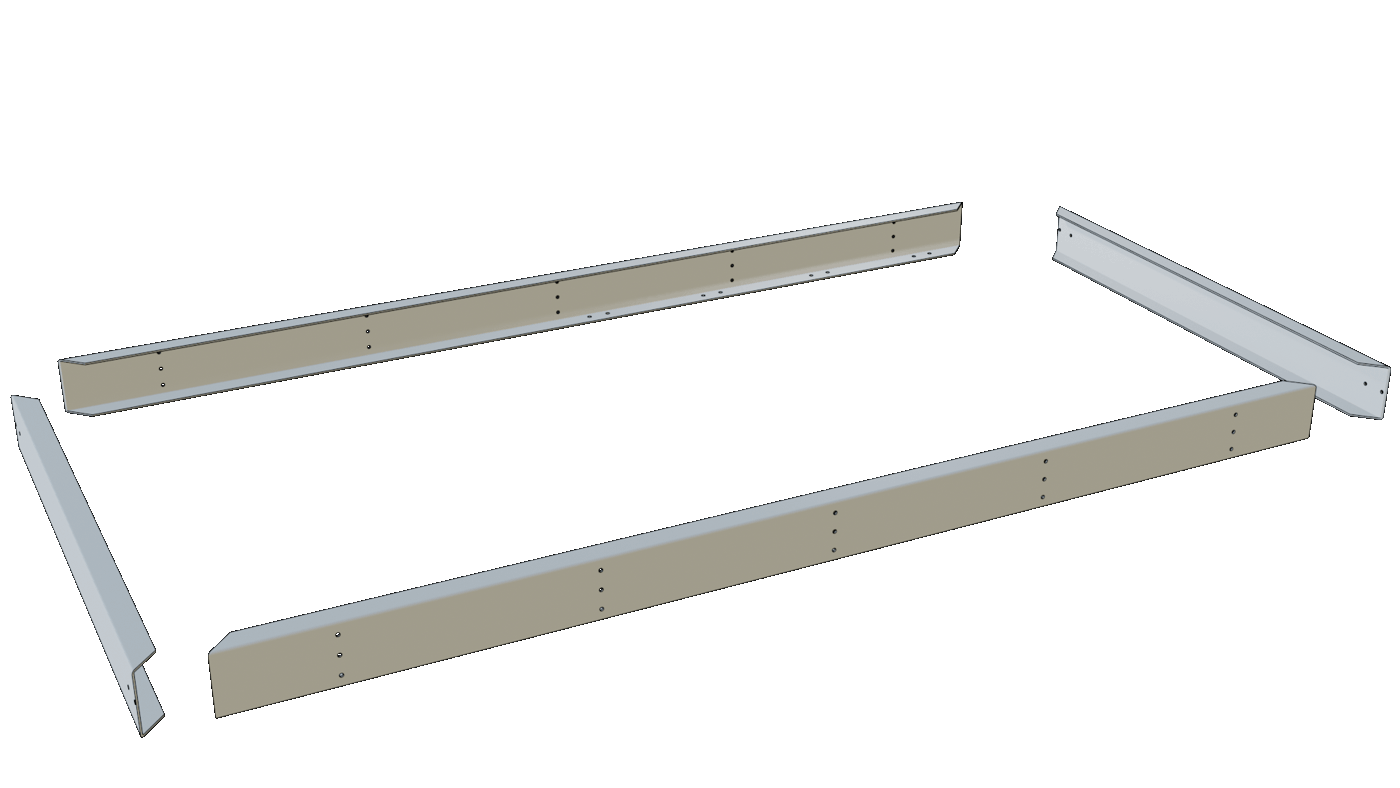

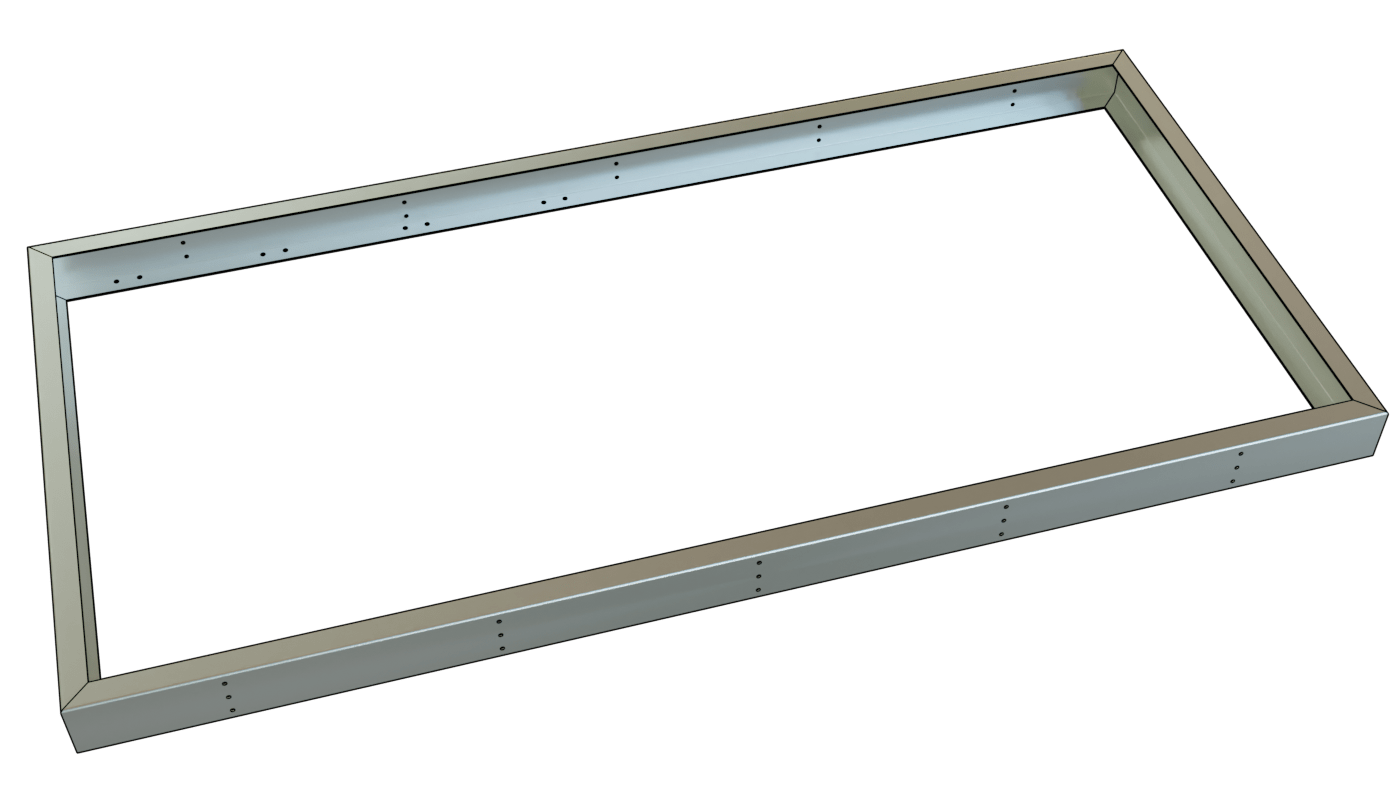

Ahora,, piezas para formar el marco principal
Necesitamos 4 piezas para formar un marco y una de las piezas laterales (pieza 1) tiene simetría en lo agujeros de la parte inferior, mas detalles en los planos de la pieza. El grosor recomendaddo del material es de 4 mm

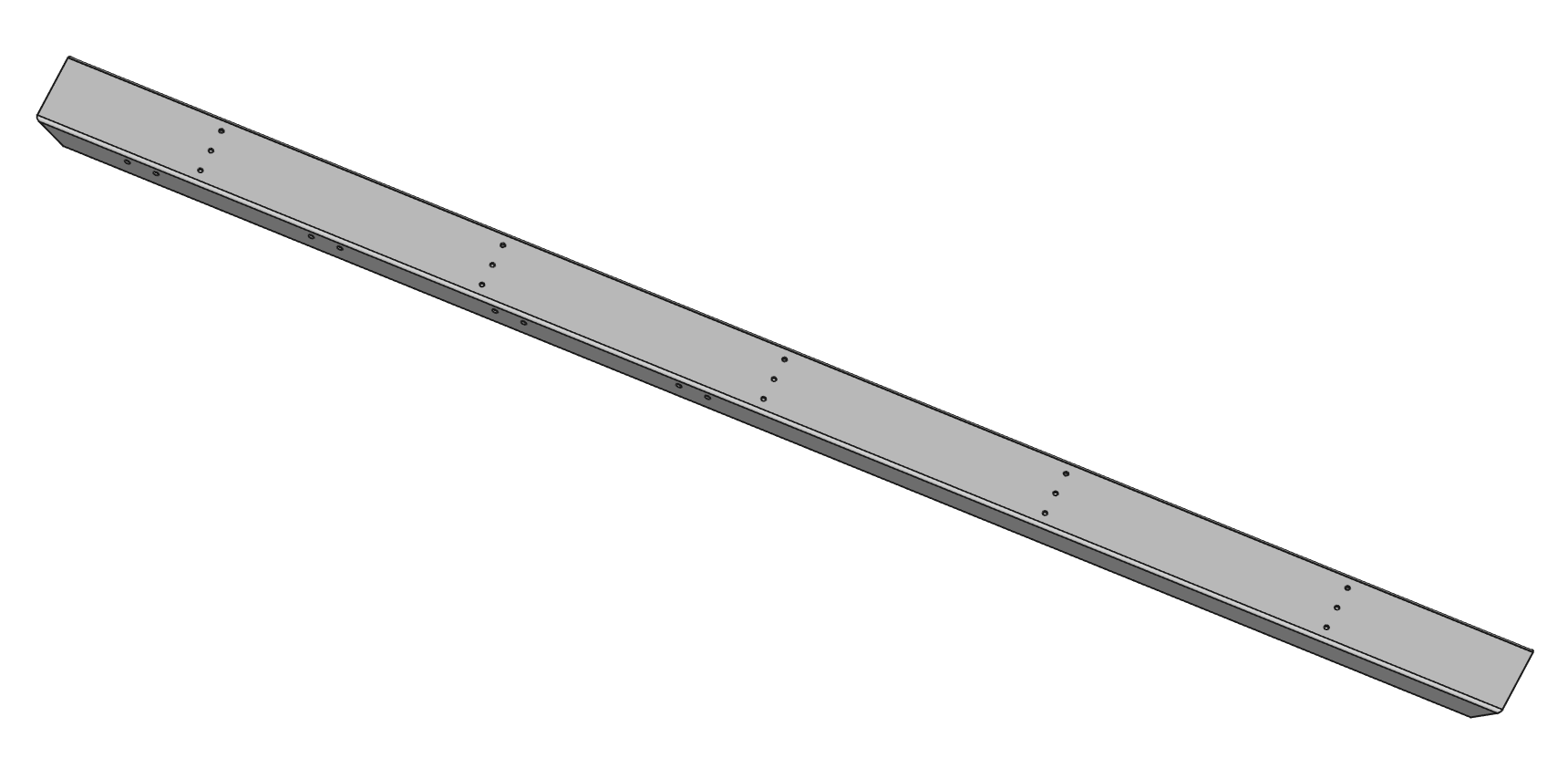

Pieza 1
Observe que esta pieza tiene 8 agujeros de 3/8" en la parte inferior derecha, se debe hacer una segunda pieza con las mismas medidas pero esta debe tener los agujeros inferiores en la parte izquierda.
Los agujeros laterales están divididos en columnas (tres agujeros en cada columna) y cada una de estas se deben separar a una distancia de 490 mm, se deben formar 5 columnas
Agujeros inferiores al lado izquierdo
Pieza 2
Se requiere 2 piezas
se perfora agujeros en los extremos de la pieza.
Las medidas de los agujeros que mencionamos para esta pieza solo son de referencia puesto que usted debe perforar los agujeros de acuerdo a las poleas que compre.
Si desea fabricar sus propias poleas entonces estas medidas son las que necesita.

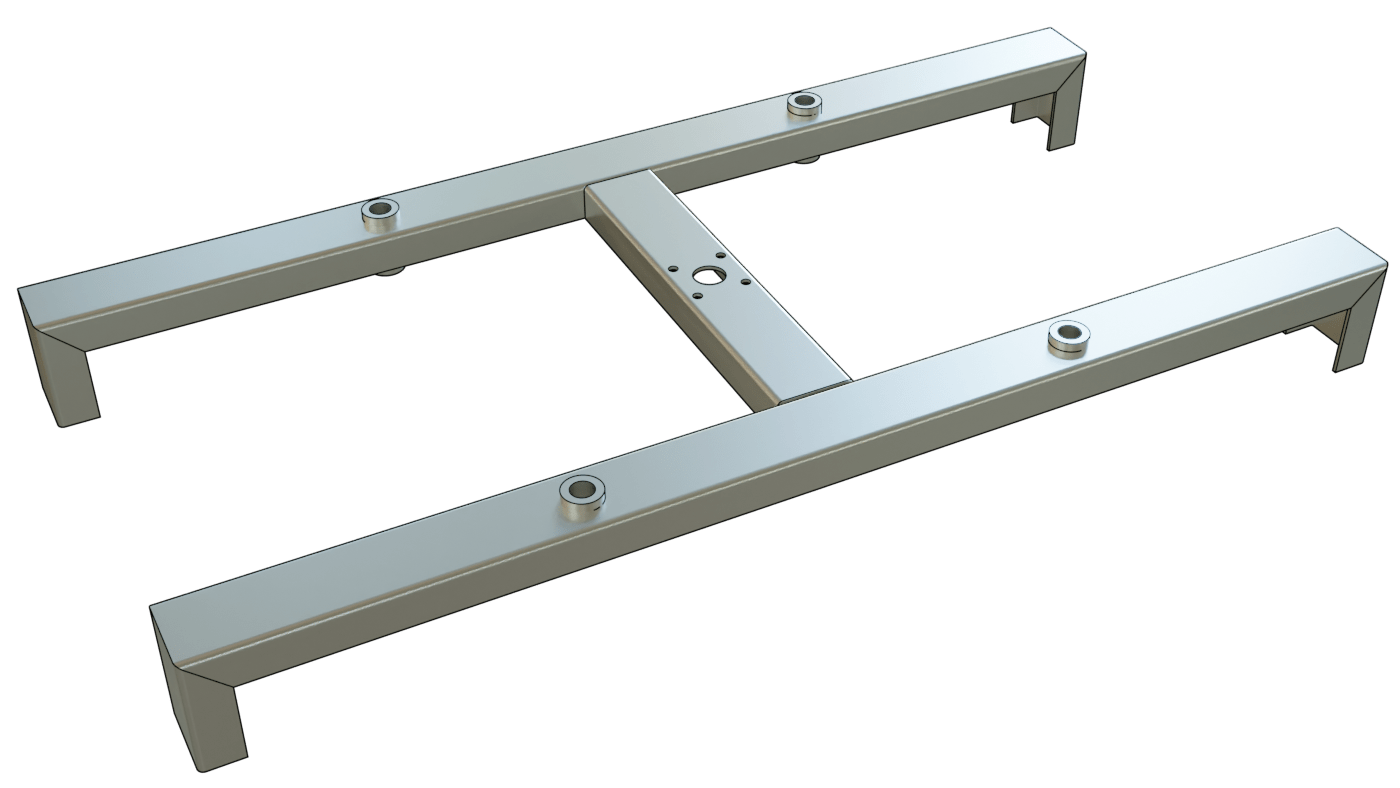

Formar este ensamble para el cilindro neumatico.

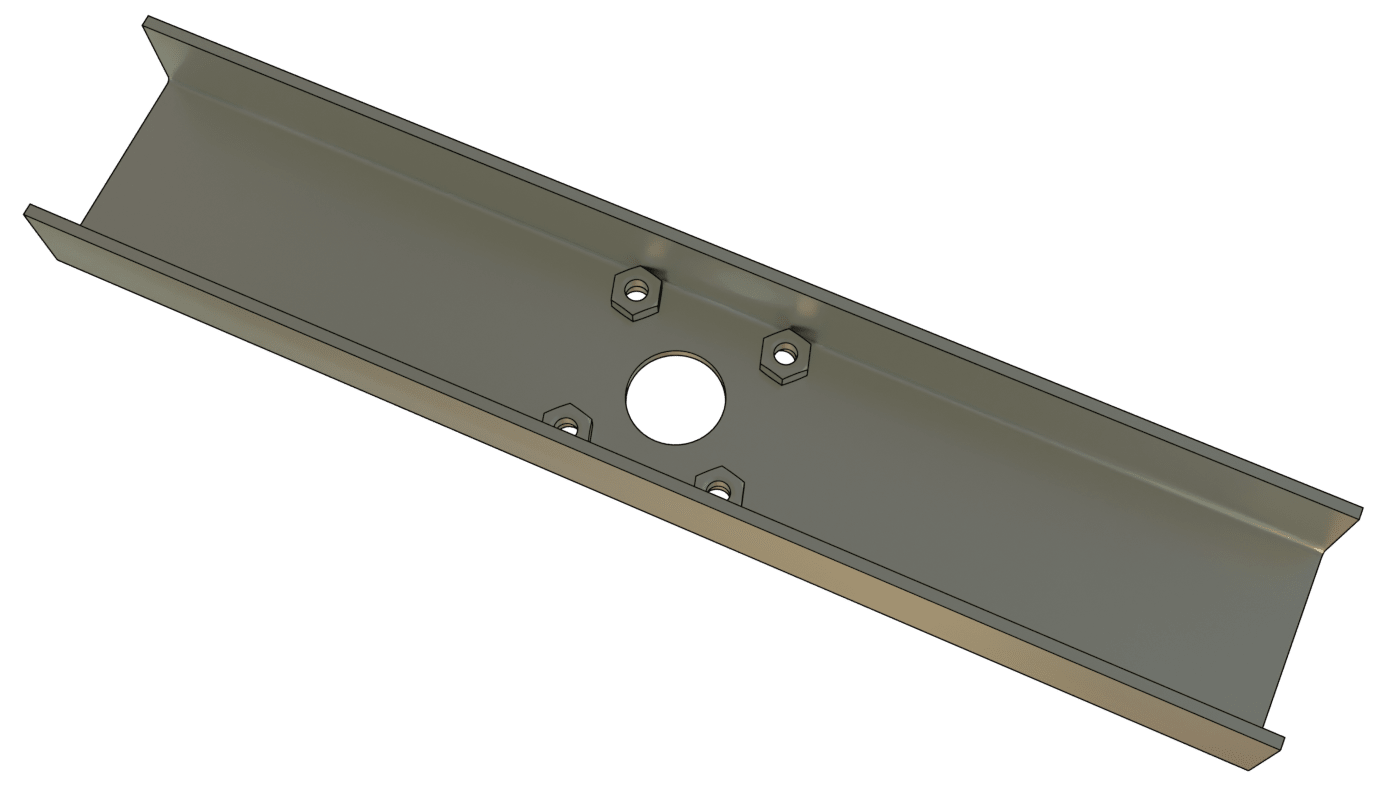

Es necesario que los bujes sobresalgan para que los resortes que luego tenemos que colocar no se desplacen, necesitamos 4 tuercas de 3/8" que tienen que ser soldadas en la parte inferior de l a pieza 18
Pieza 17
Se requiere 2 piezas
Cortar los extremos a 45° y perforar dos agujeros de 38 mm, estos agujeros son necesarios para luego introducir bujes de 38x22x70 mm
Pieza 21
Se requiere 4 piezas
Bujes de 38x22x70 mm
cuando se disponga a unir estos bujes a la pieza 17 deje que sobresalga 10 mm en la parte superior.

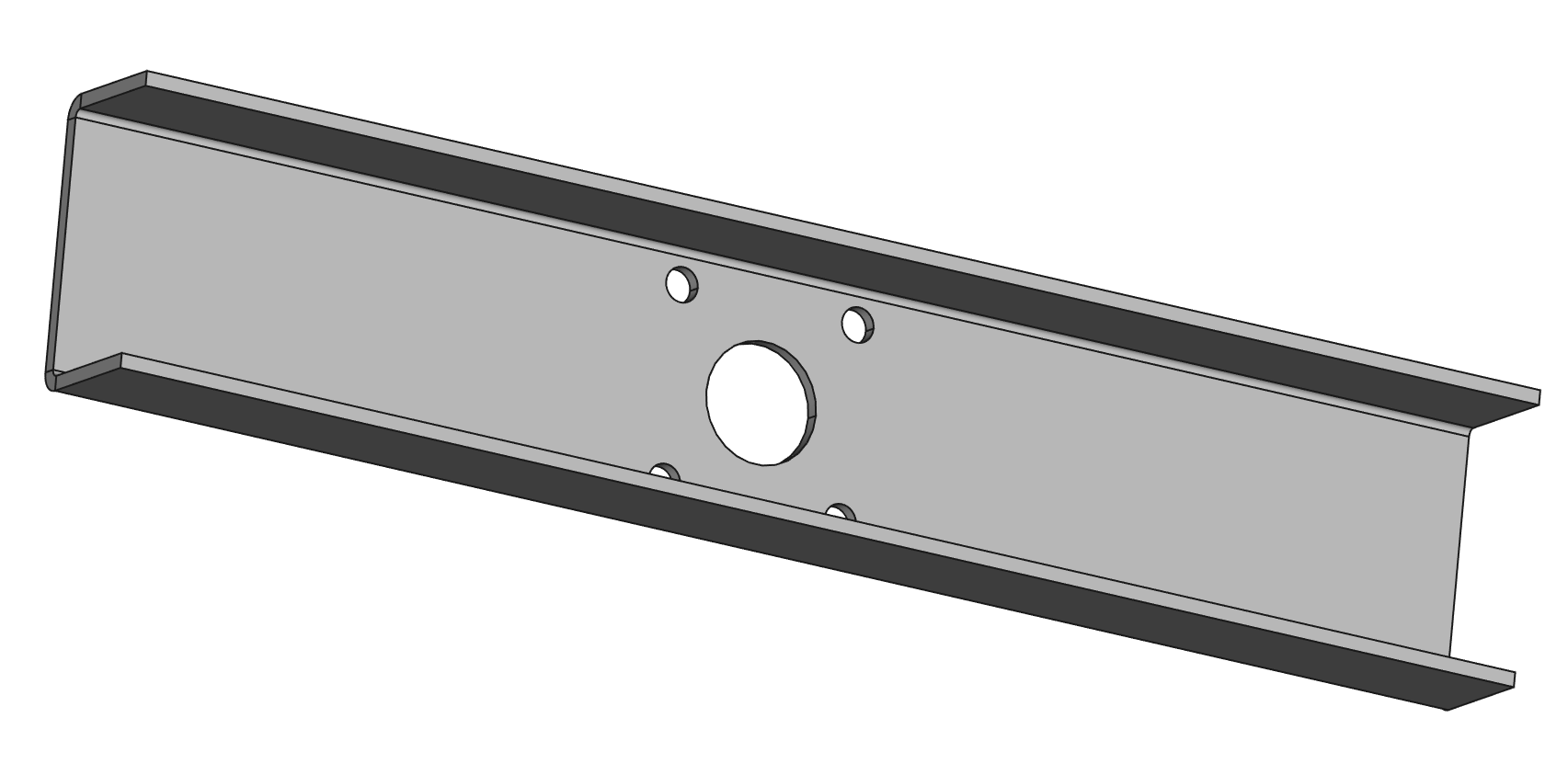

Pieza 18
Se requiere 1 pieza de
4 mm de espesor
Los agujeros que se perforen para esta pieza son tomados en cuenta si usa un cilindro neumático que use 4 tornillos en lugar de dos tornillos que llevan algunos cilindros, por lo cual recomendamos comprar primero el cilindro para luego hacer los agujeros correspondientes.

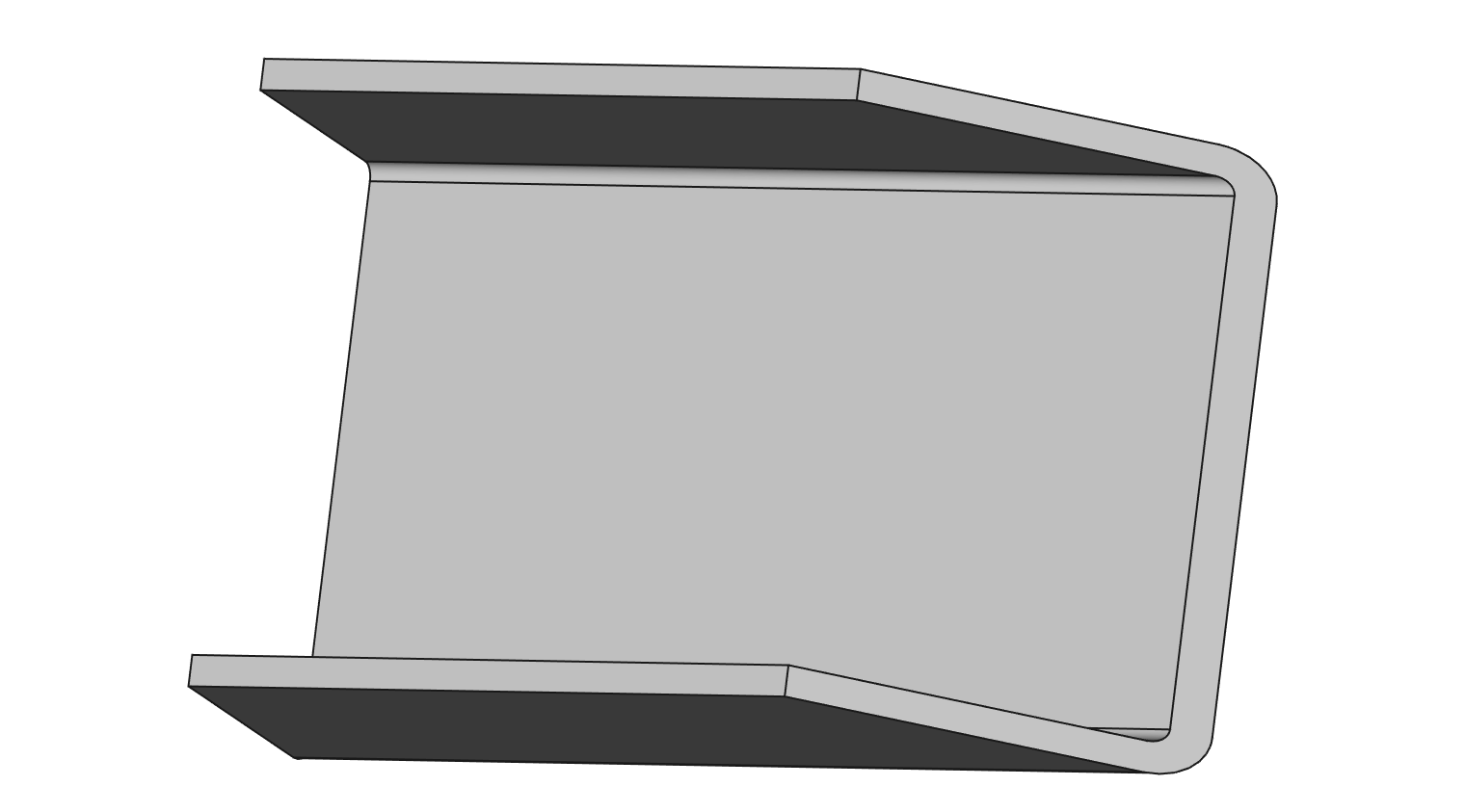

Pieza 16
Se requiere 4 piezas
Cortar un extremo a 45°
Vamos a usar los tres ensamblajes que hemos fabricado anteriormente para formar un unico ensamble, todo debe estar unido con soldadura.
Posterior a eso vamos a reforzar toda la estructura para que quede igual a la primera imagen, (la imagen en color rojo), además de los refuerzos vamos a diseñar un compartimento para colocar todo el material sobrante cuando estemos trabajando con los sublimados.
Para los refuerzos usaremos tubo estructural cuadrado de 4x4 cm y el grosor de 2 mm aunque también podemos usar sin problemas de resistencia tubo de 1.5 mm de grosor.
Pieza 27
Se requiere 2 piezas
Pieza 28
Se requiere 2 piezas
Pieza 29
Se requiere 5 piezas
Pieza 31
Se requiere 2 piezas
Esquema general de la estructura base y ubicación de las piezas usadas para ensamblar la base principal
