Fabicacion del Cabezote

Piezas necesarias

Algunas piezas debe ser fabricadas y otras deben ser compradas

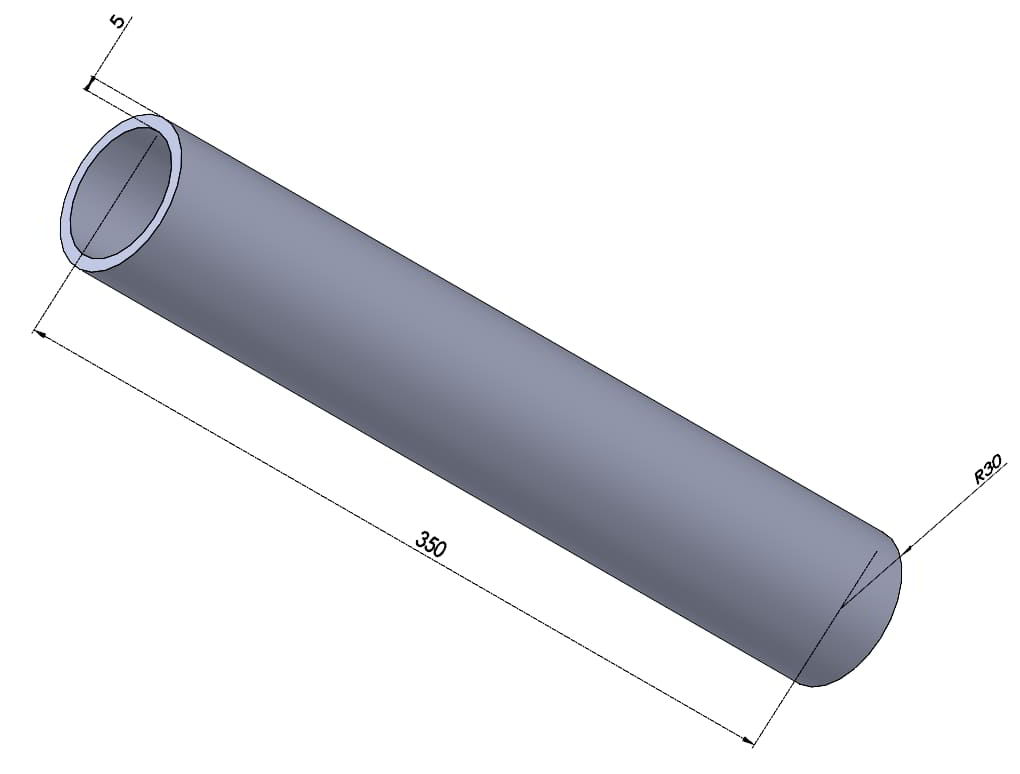

Columna Interna.

Se requiere 1 pieza

Dimensiones:
Longitud 350 mm
Diametro exterior 60 mm (Radio 30 mm)
Grosor de pared 5 mm

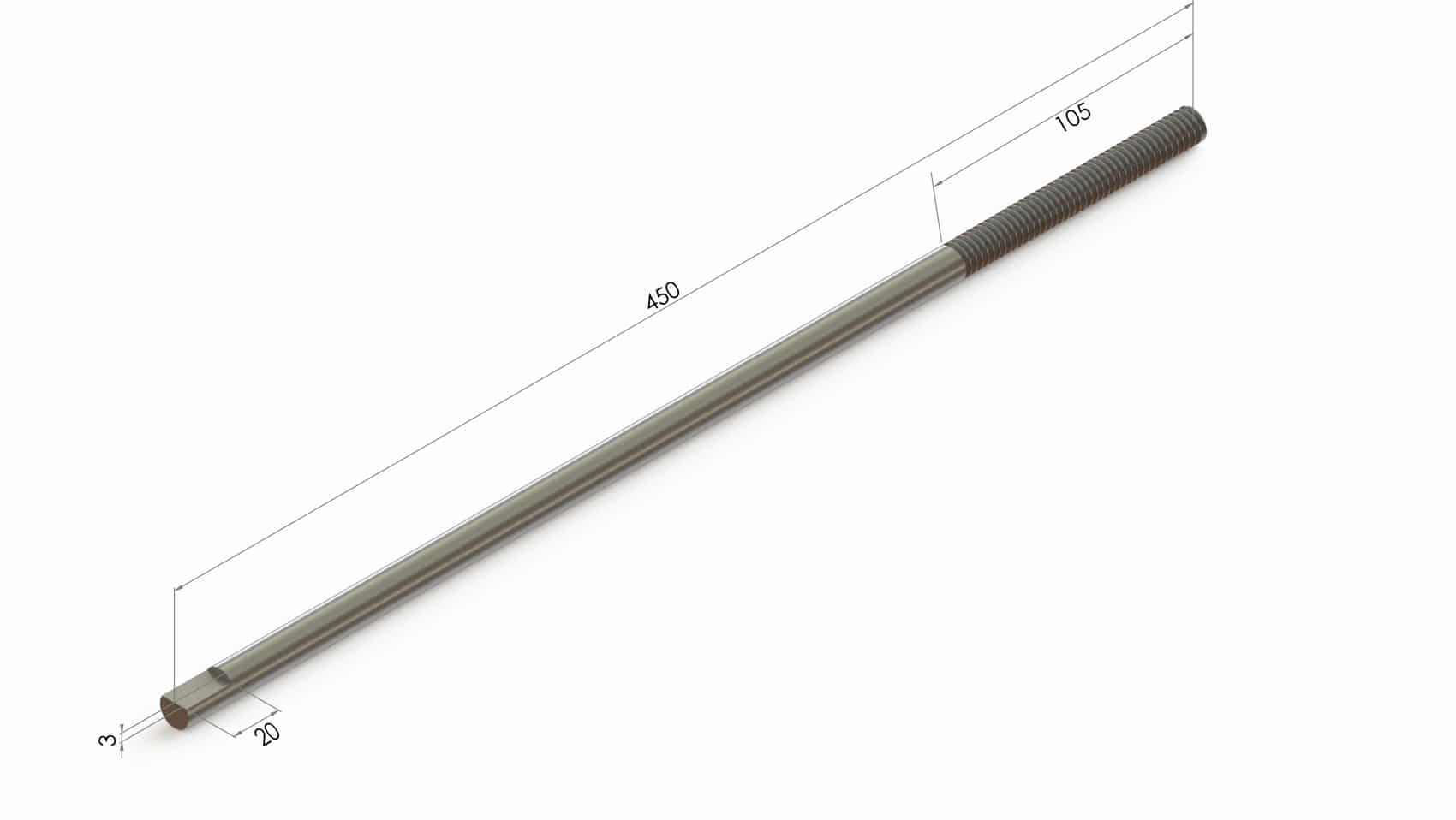

Tensor de presion.

Se requiere 1 pieza

Varilla (Grado 5) diametro de 1/2" (12.7 mm) longitud 450 mm (Grado 5 es un material mas resistente)

Formar rosca de 1/2" en un extremo con profundidad de 105 mm En el otro extremo formar un corte de 20 mm de longitud y 3 mm de profundidad.

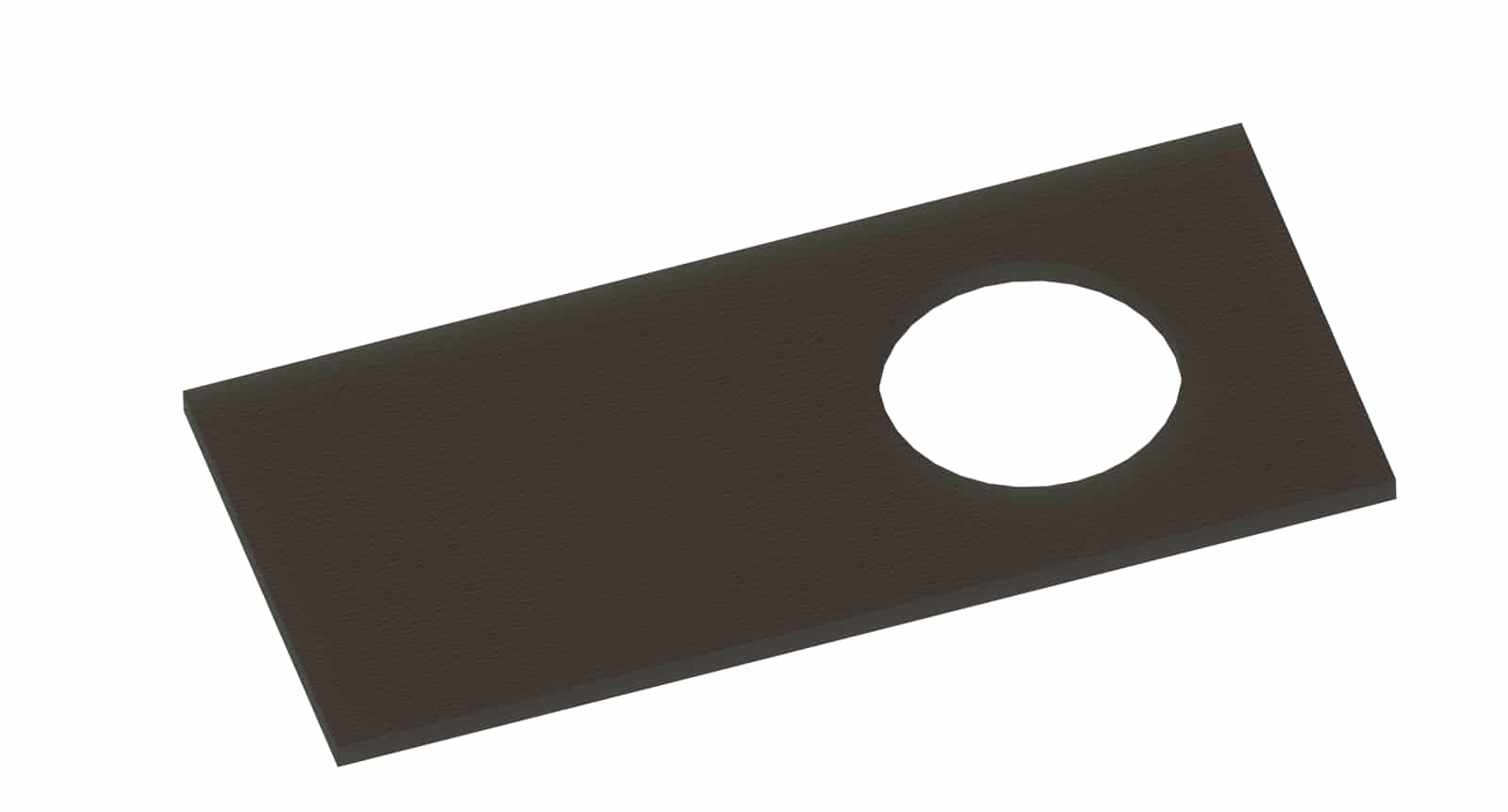

Base columna inf

Se requiere 1 pieza

Dimensiones: 220x100
6 mm de grosor
Perforar agujero de 60 mm de diametro Ubicar centro de circulo desde posicion horizontal 60 mm y 50 mm desde posicion vertical

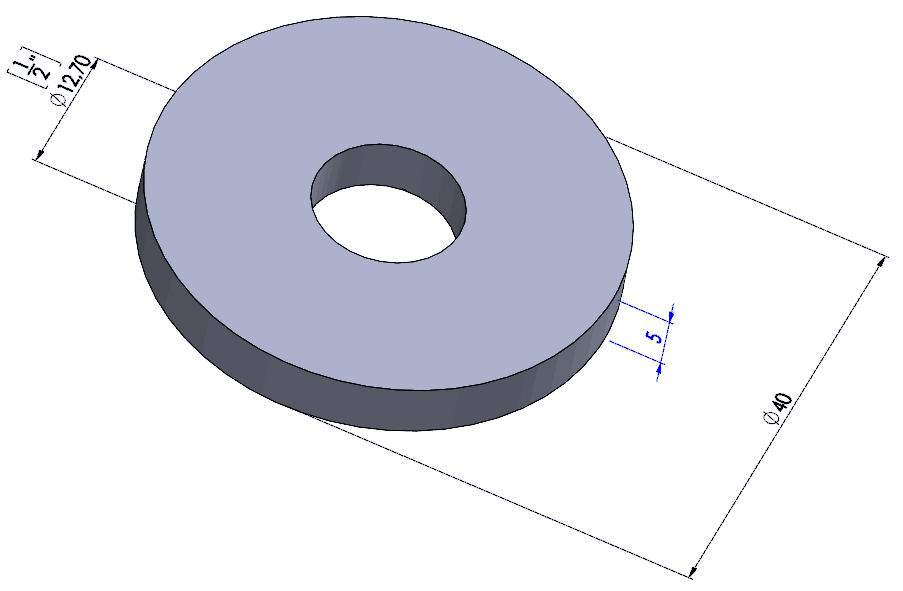

Presion altura inf

Se requiere 1 pieza con agujero de 1/2"
Dimensiones:
Diametro exterior 40 mm.
Diametro interior 1/2" (12.7 mm).
Grosor 5 mm

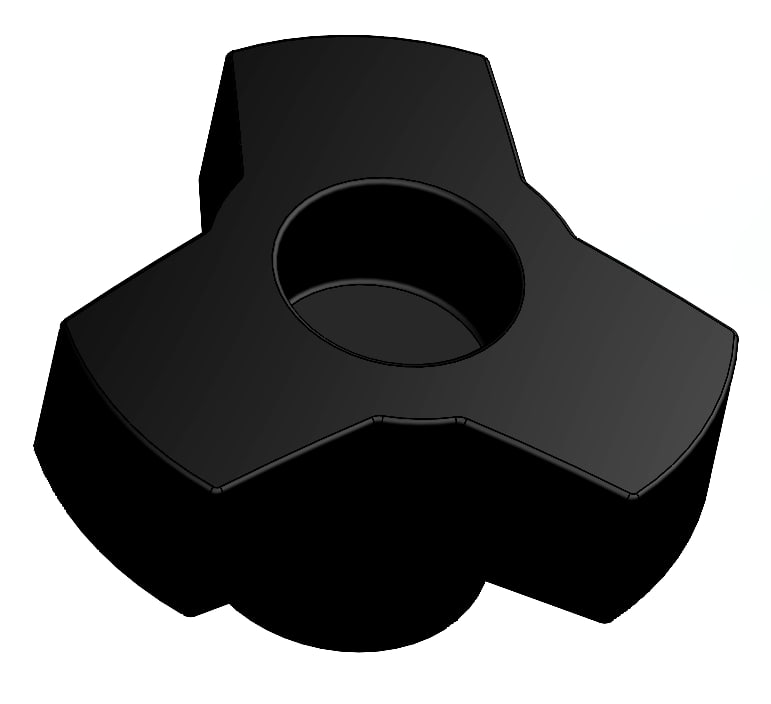

Perilla

Se requiere 1 pieza con rosca de 3/8"

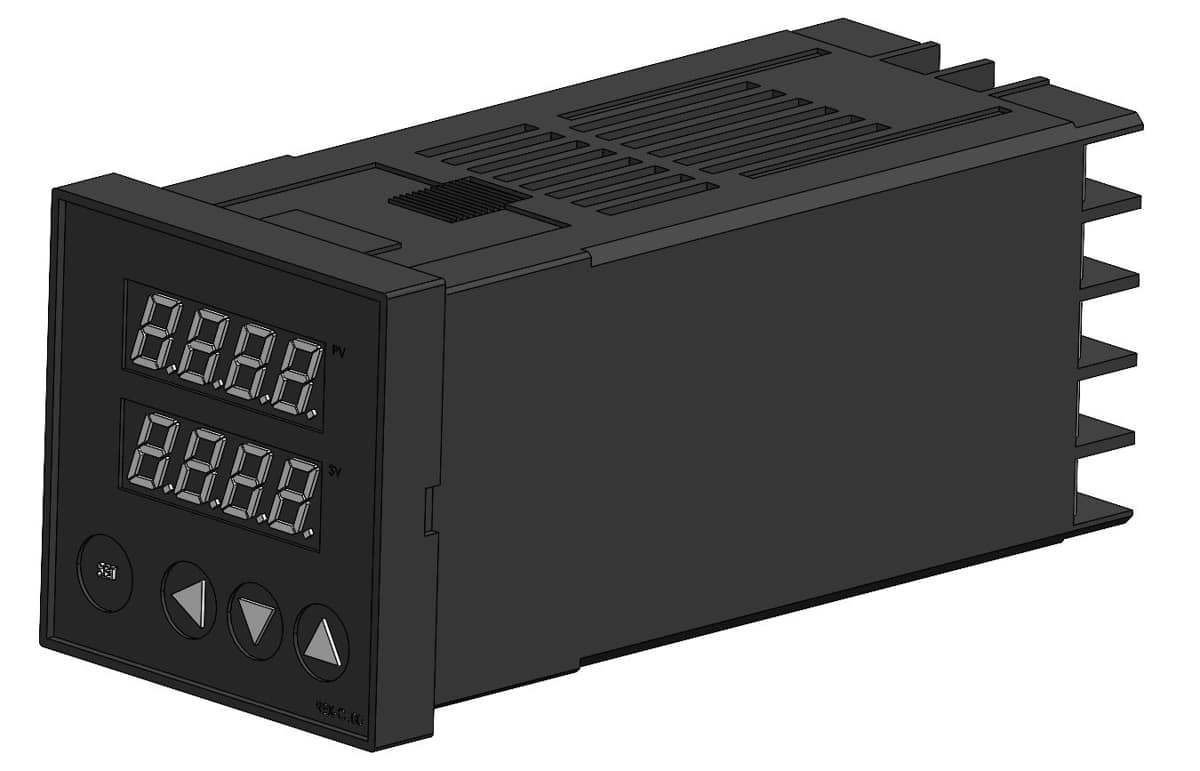

Regulador de temperatura

Se requiere 1 pieza. La referencia de este regulador es: sd-rkc-rex c100

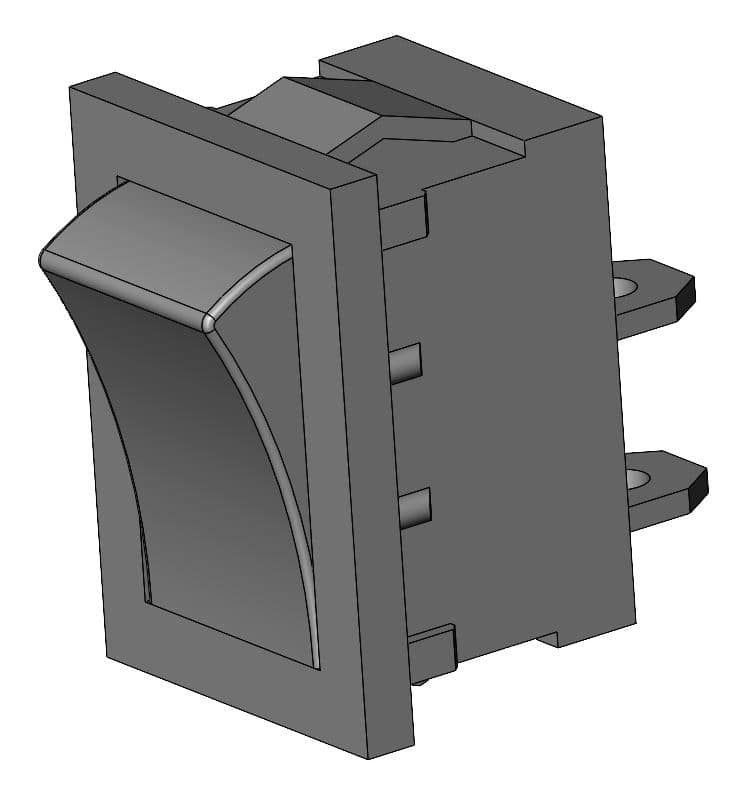

Switch

Se requiere 1 pieza (Interuptor de energia)

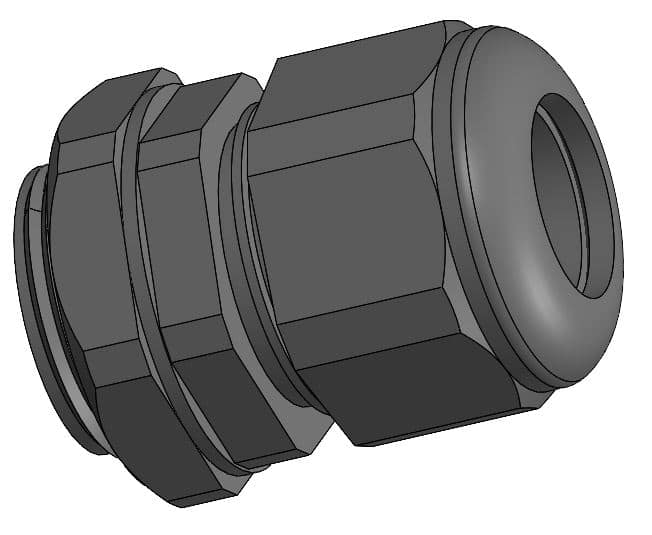

Prensa cable

Se requiere 1 pieza
Diametro 21 mm


Viga (Hacer perforaciones de acuerdo a las ilustraciones)

Vista Aviga

 Vista Bviga b

 Vista Cviga c

 Vista Dviga c


  Plano Viga (Vista Desplegada)



Procedimiento



 Despues de hacer los respectivos dobleces a la pieza (Viga) aplique soldadura en las esquinas abiertas con el fin de reforzar bien la pieza

viga c soldar


 Unir las siguientes piezas:

Tensor de presion y Presion altura inf

soldar tornillo presion


Desde un extremo de la varilla soldar a 20 mm de distancia

Tenga en cuenta que la parte que se aprecia en la imagen debe dejarse limpia sin soldadura, es decir que la soldadura se debe apliacar en el otro lado de la pieza "Presion altura inf"

Tenso presion Presion altura inf



 Se debe unir la pieza "Columna Interna" por la parte interna de la pieza Viga.viga columna



Centrar la pieza "Columna Interna" de acuerdo a la imagen.


viga columnab


 Uniendo la pieza "Base-columna-inf" al Cabezote Base columna viga



 Ahora colocar las piezas que corresponden en la mayoria al sistema de control electrico
