Todas las piezas unidas firmemente con soldadura

Base Sublimadora Doble

PIEZAS NECESARIAS



BASE U

Se requiere. 2 PIEZAS (izquierda y derecha)
Dimensiones
pieza BASE U Altura: 86 mm
Ancho 152 mm
Largo 502 mm
Grosor 6 mm

"Guiese por los planos para ubicar los orificios de 3/8" en la posicion exacta
Recuerda: Cortar 1 pieza izquierda y una pieza derecha

COLUMNA

Se requiere. 1 PIEZA
Dimensiones
Longitud 320 mm
Diámetro interior 60 mm
Diámetro exterior 80 mm

La columna es un tubo cilíndrico de 320 mm de largo, 80 mm de diámetro exterior y 10 milímetros de grosor, es decir 60 mm de diámetro interior.

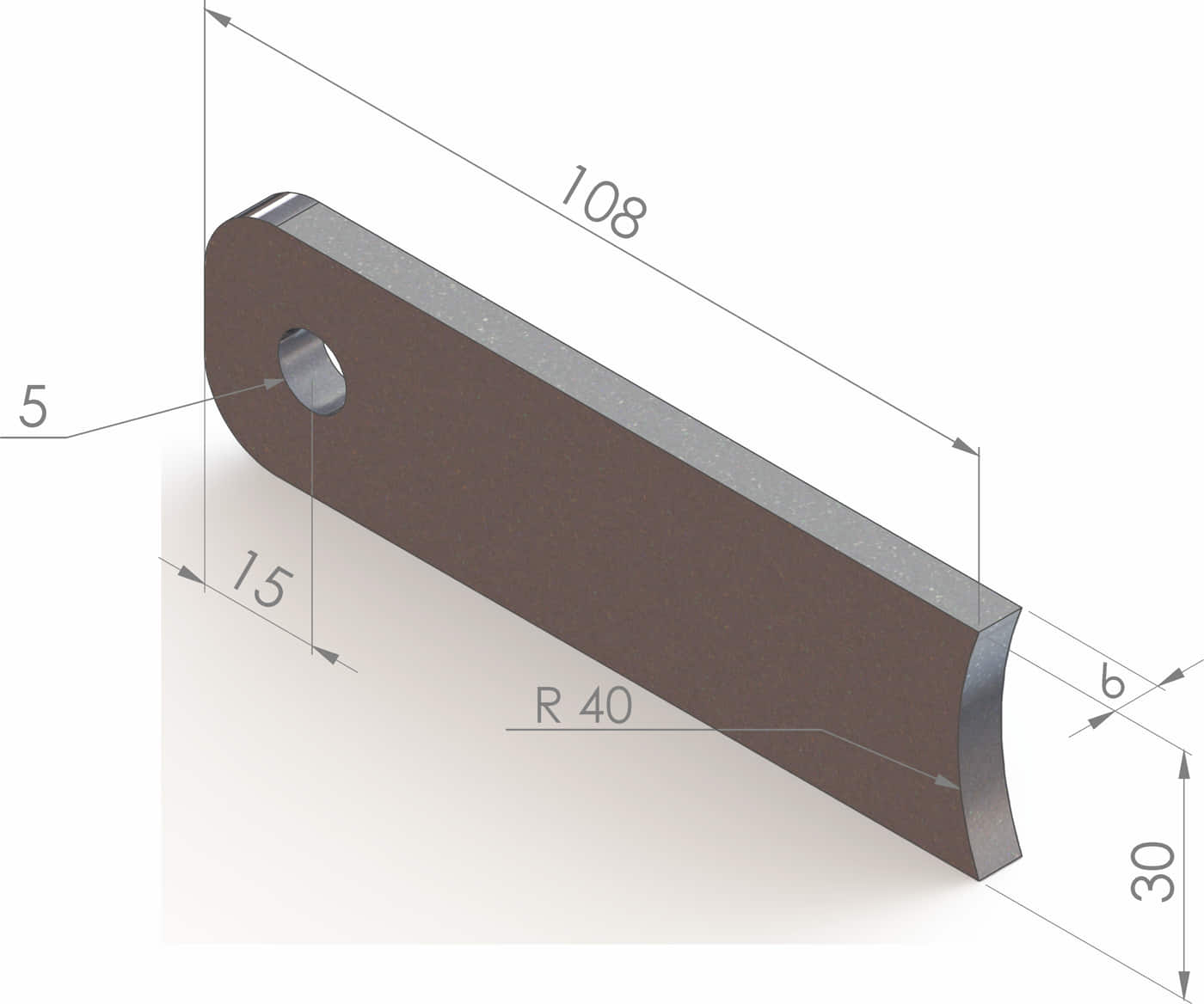

Base Eje Paralelo

Se requiere. 1 PIEZA
Dimensiones
Largo 108 mm
Ancho 30 mm
Grueso 6 mm

Perforar agujero de 3/8". Redondear esquinas en un extremo y formar curva en el otro extremo 80 mm de diámetro.

Base 1

Se requiere. 2 PIEZAS (150X150X20 mm)

Grosor de la pieza 20 mm
Perforar 4 agujeros de 5/16" y formar roscas de 3/8"

Refuerzo2 Base

Se requiere. 2 PIEZAS (139x80x6 mm)

Grosor de la pieza 6 mm Perforar agujero de 5/16" y formar rosca de 3/8"

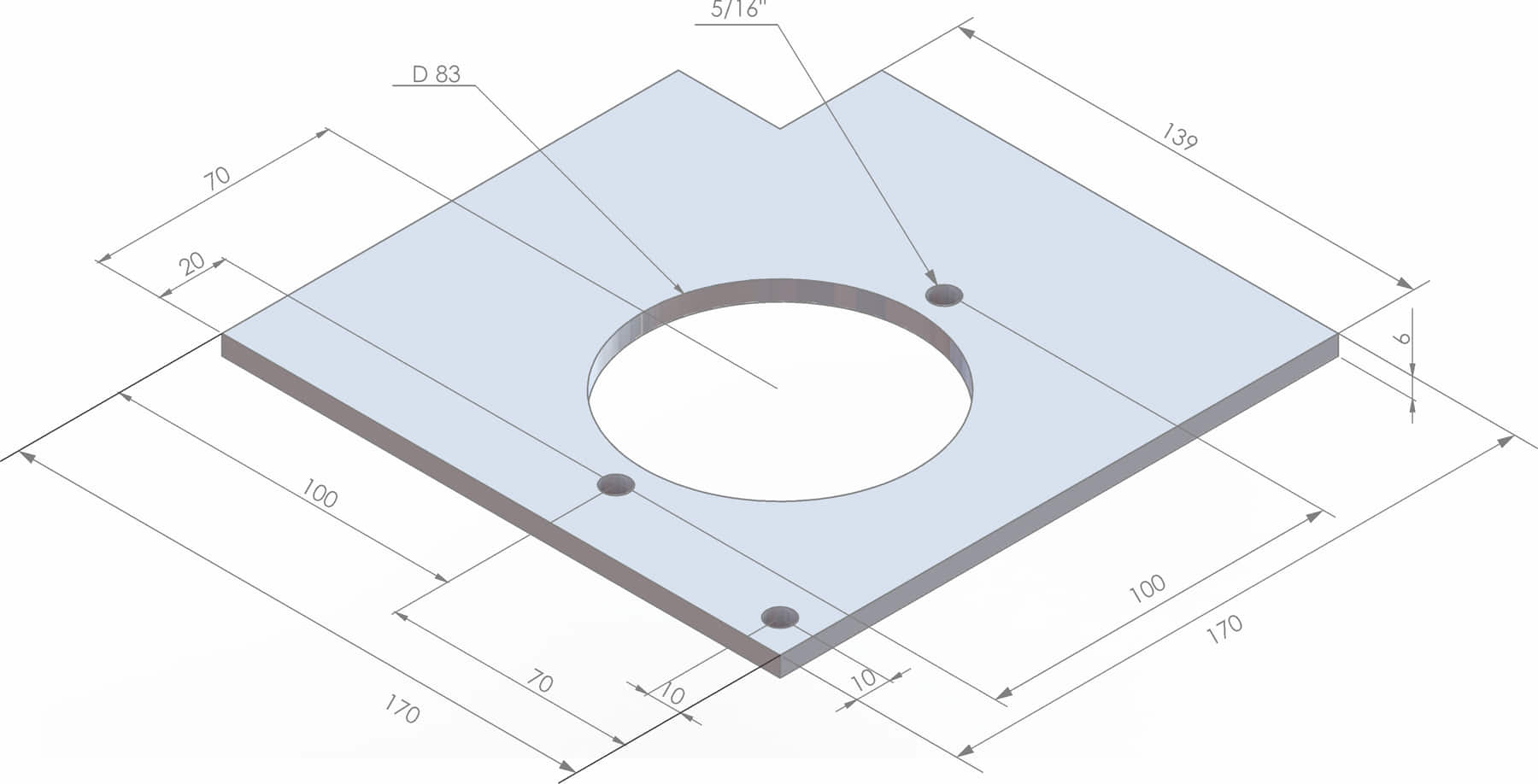

Refuerzo Base

Se requiere. 1 PIEZA (170x170x6 mm)

Grosor de la pieza 6 mm

Abrir agujeros de 5/16" y luego formar roscas de 3/8"

Niveladores

Se requiere. 3 PIEZAS

La rosca del nivelador debe ser de 3/8". Longitud 2" (51 mm)

Procedimiento

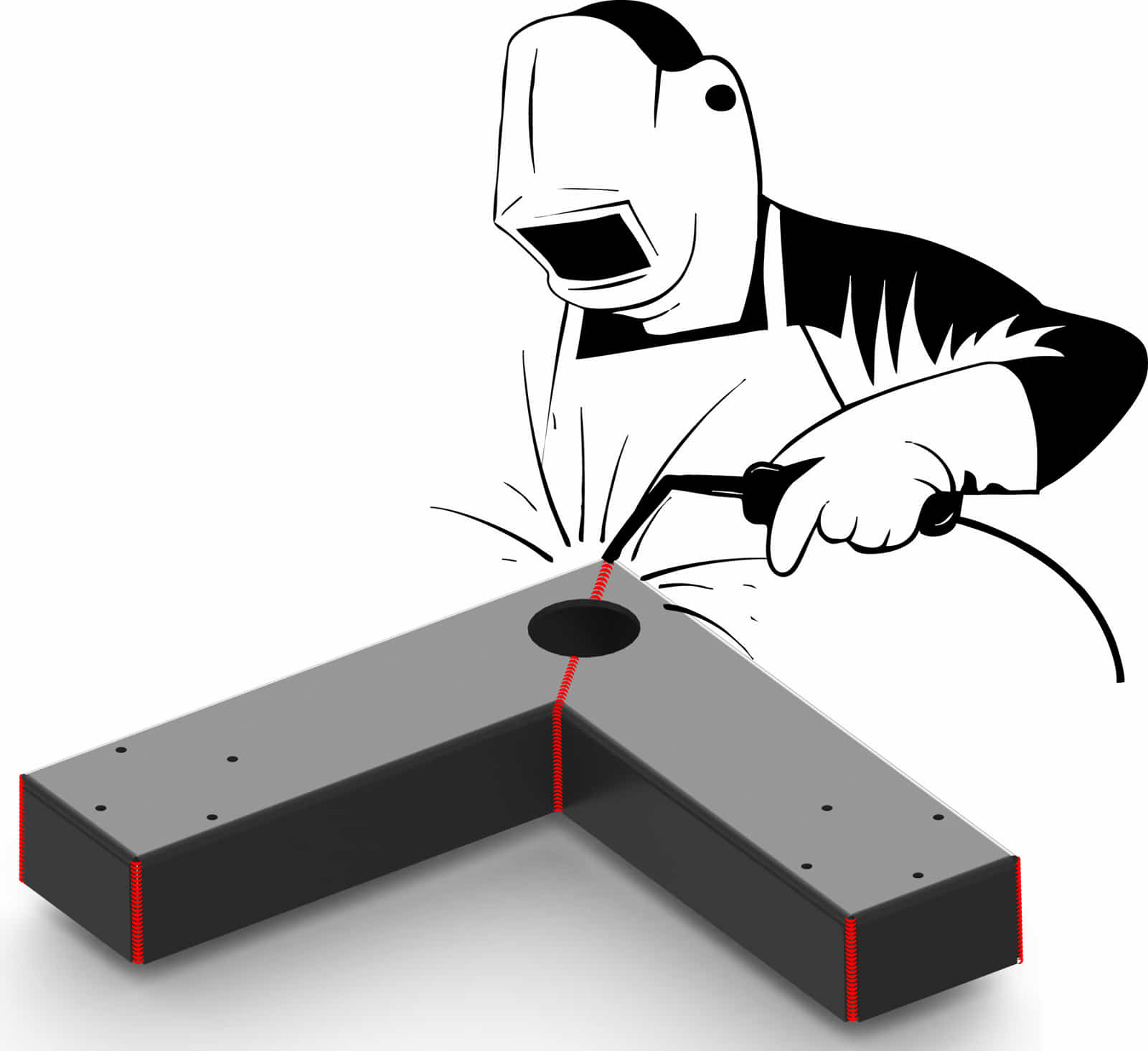

Los resaltos en color rojo es el trayecto de la soldadura

Unir con soldadura las dos piezas, izquierda y derecha (BASE U)

Aplicar soldadura en todas las esquinas abiertas

Recuerda que se requieren 2 piezas, una izquierda y una derecha para poder formar la base.

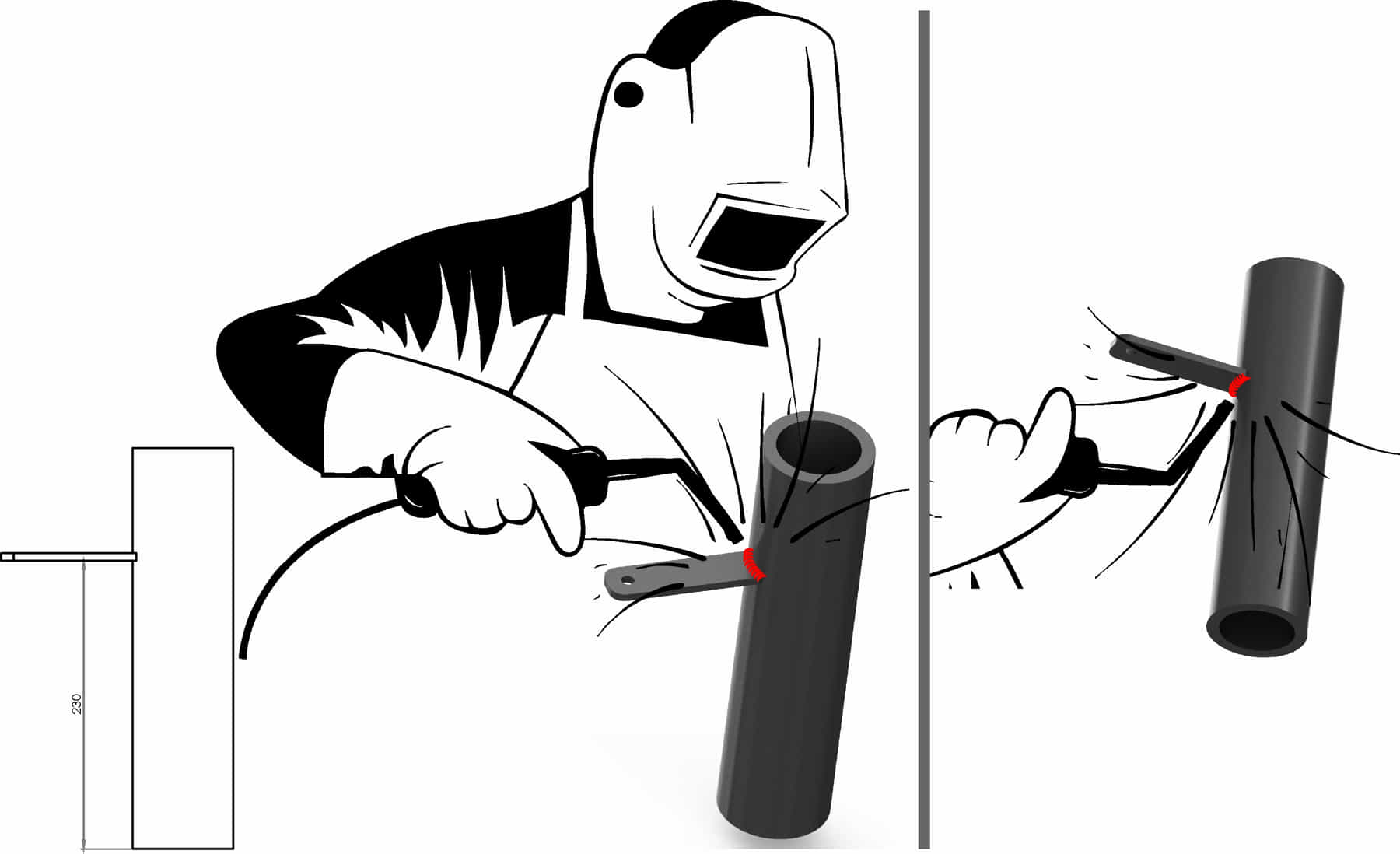

Base Eje Paralelo - Columna


Unir la pieza (Base eje paralelo) a la columna.

Distancia desde la parte inferior hacia arriba, 230 mm

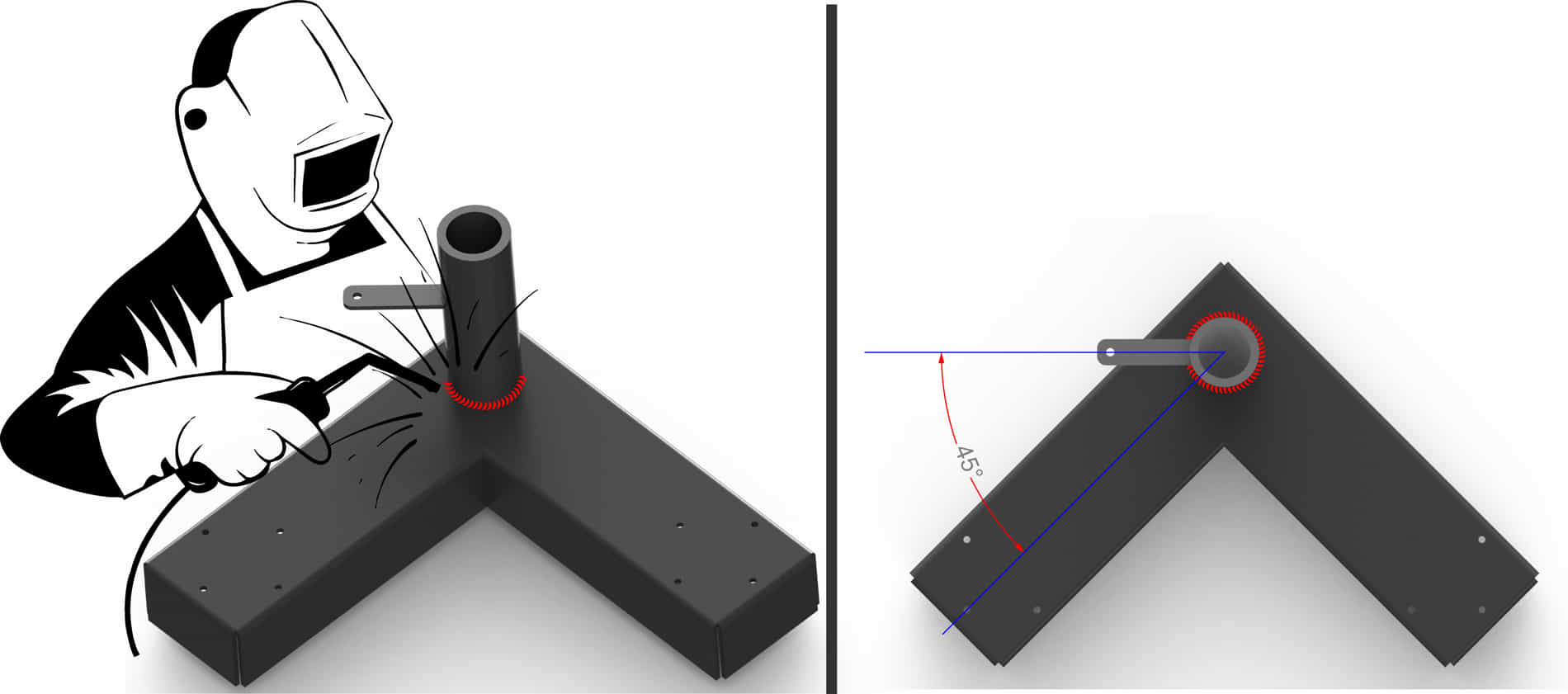

Unir con soldadura las piezas:

  • Columna
  • Base u

Verifique que la pieza "Base eje paralelo" quede a 45º respecto a la pieza Base-u

Guiese conforme a la imagen

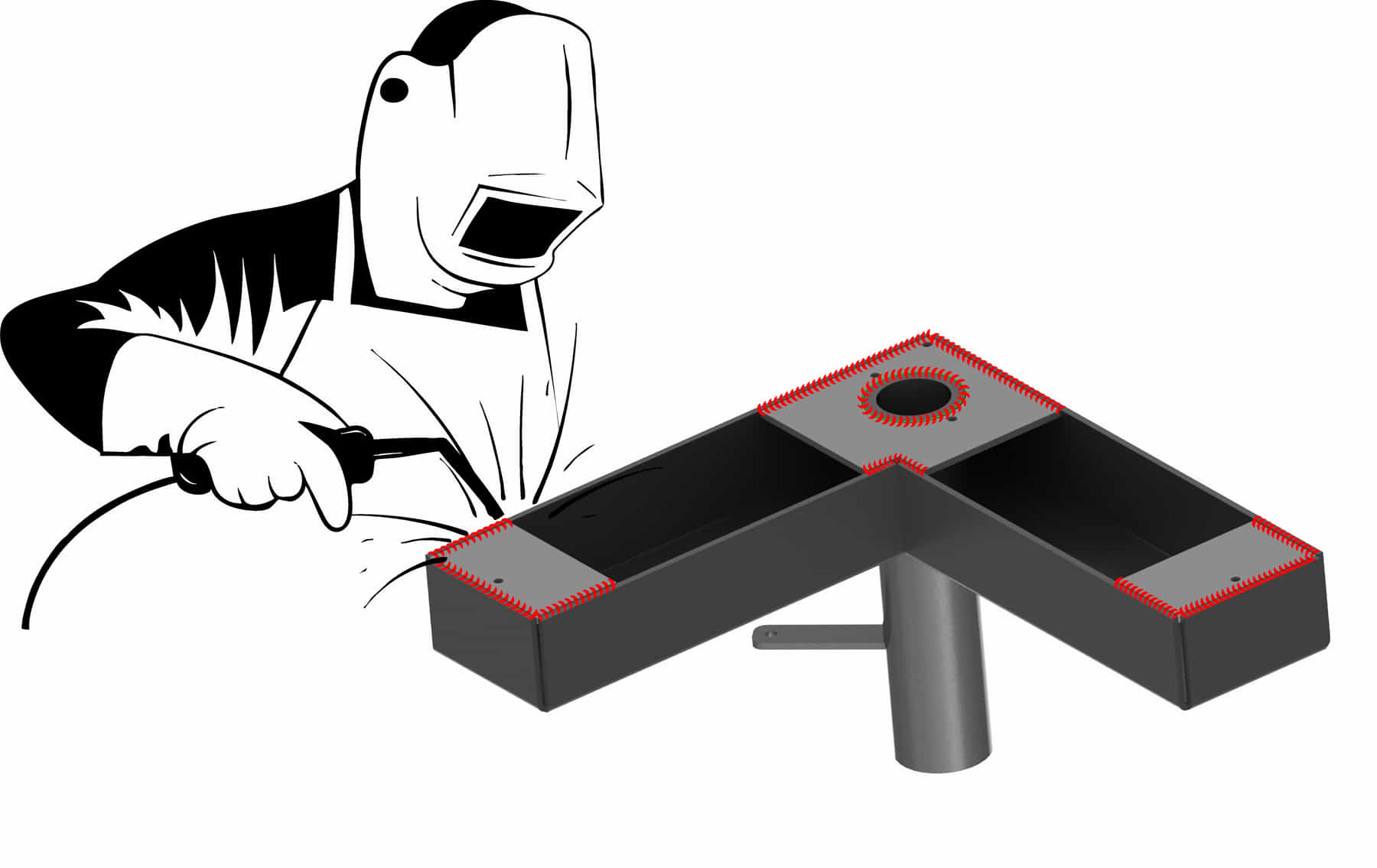

En la parte inferior unir con soldadura las piezas "Refuerzo base y Refuerzo2 base"
