Se deben hacer dos subensamblajes

Uno de ellos es para formar las patas y el otro es para formar el eje,
luego se ensambla todo con tornillos para obtener la base principal que es la que va a soportar toda la estructura.

BASE

PIEZAS NECESARIAS

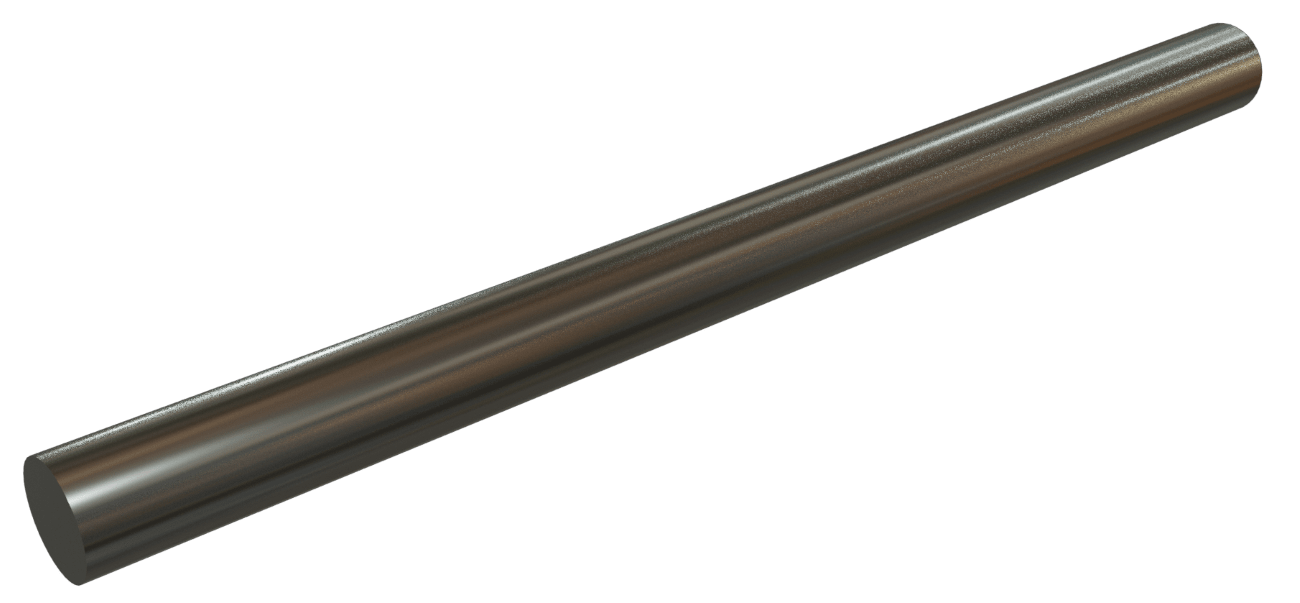

Base p1

Se requiere 1 pieza
de 1 1/2"x480 mm
(38.1 mm de diámetro)

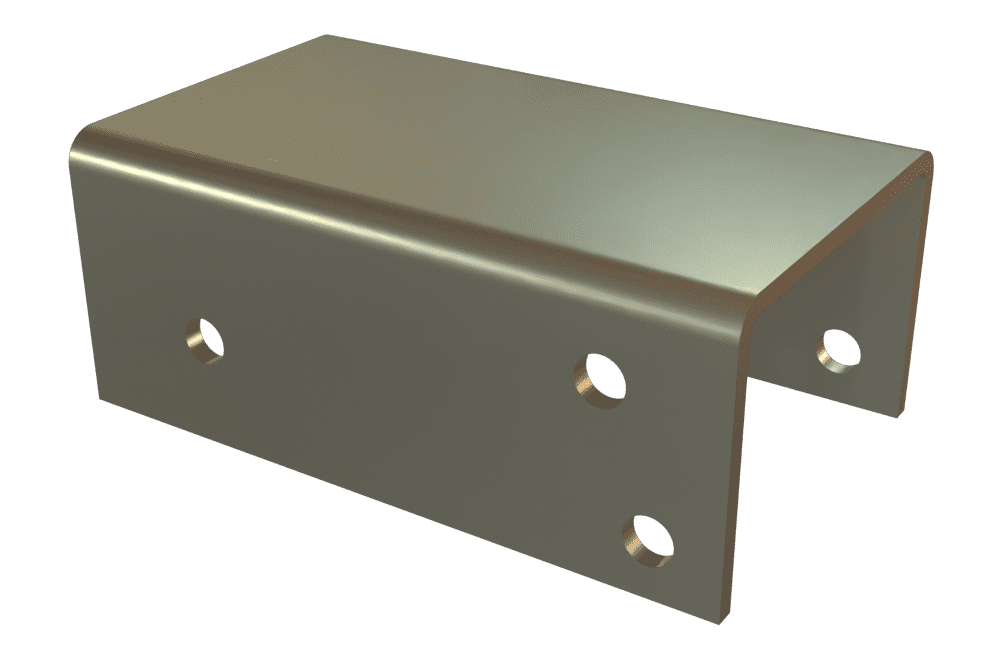

Base p2

Se requiere 2 piezas
Grosor 4 mm

Se dobla la lamina a 90º con un radio de 3 mm

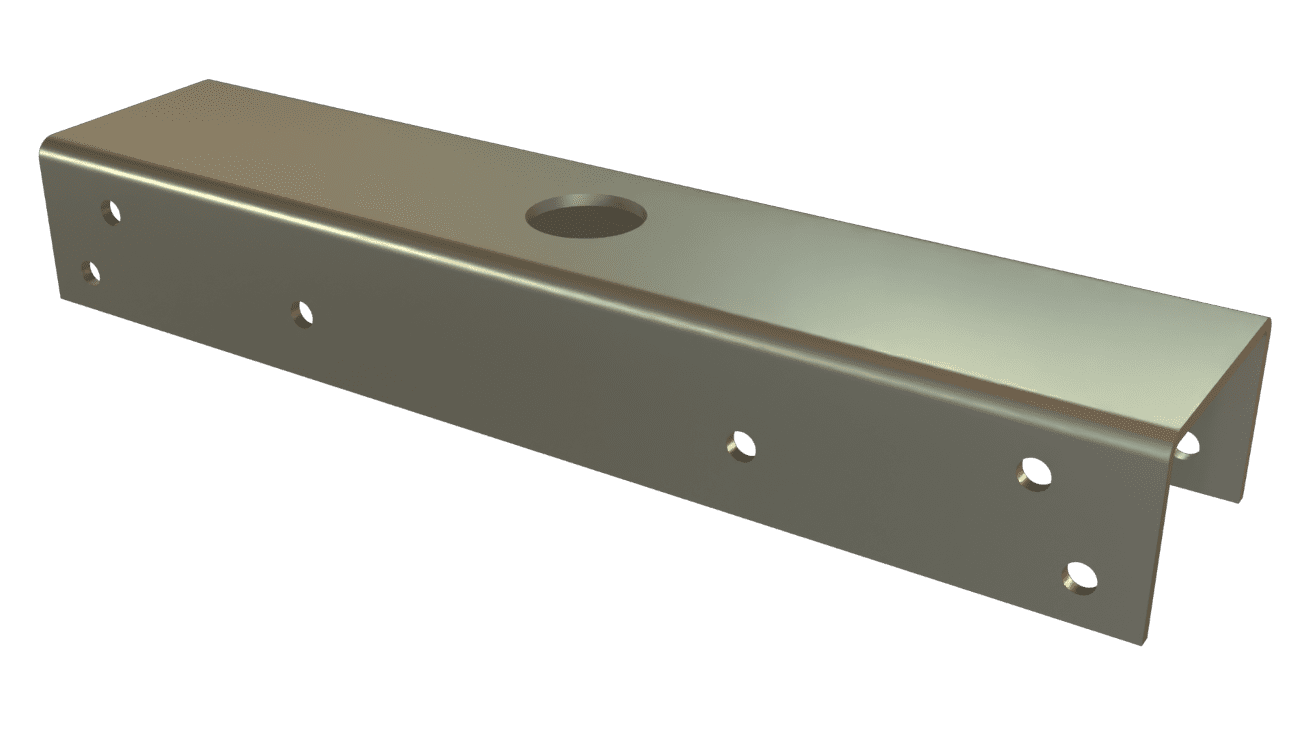

Base p3

Se requiere 1 pieza, grosor 4 mm
Doblar a 90º

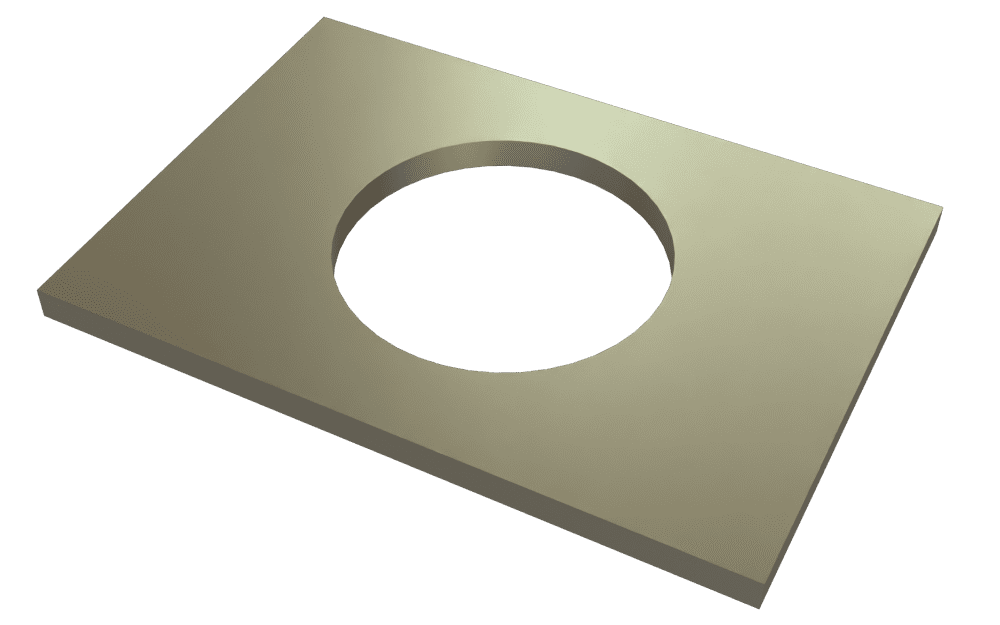

 Base p4

 Se requiere 1 pieza Grosor 4 mm
Hacer agujero centrado de 39 mm


Vista Lateral

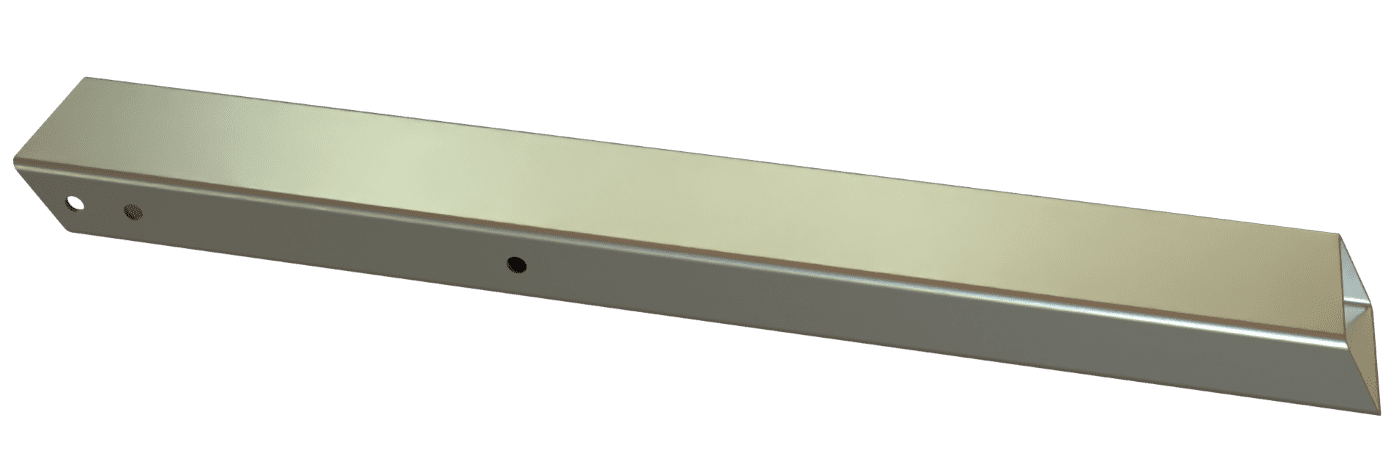

 Base p5

4 piezas, Grosor 2.5 mm
Cortar los extremos a 60º

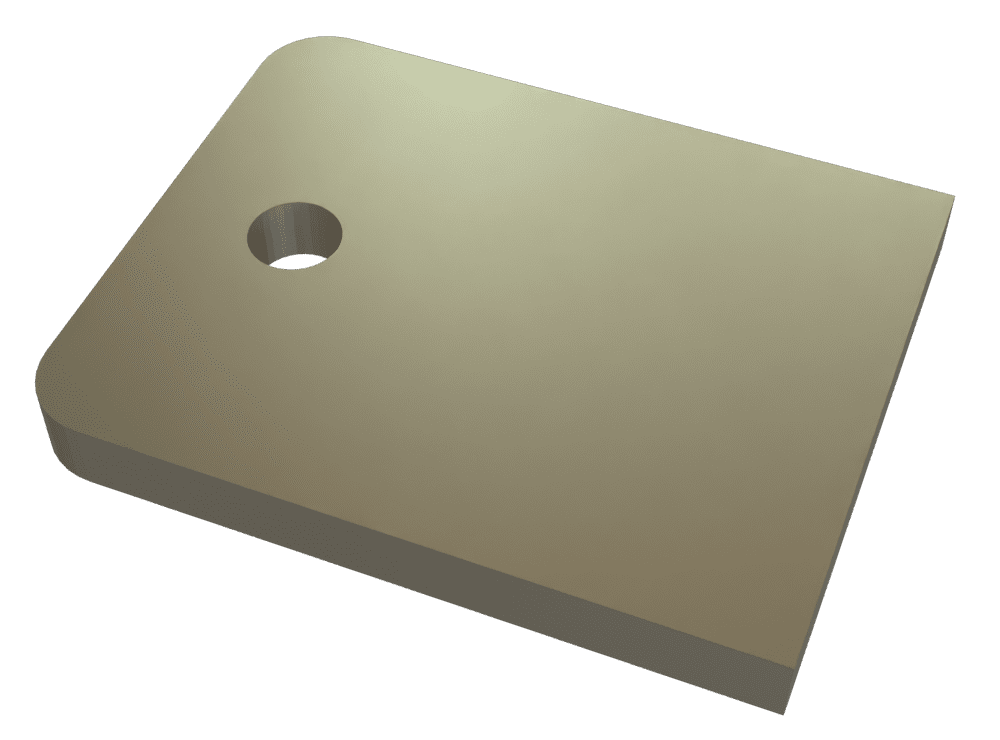

Base p6

Se requiere 4 piezas
Grosor 6 mm

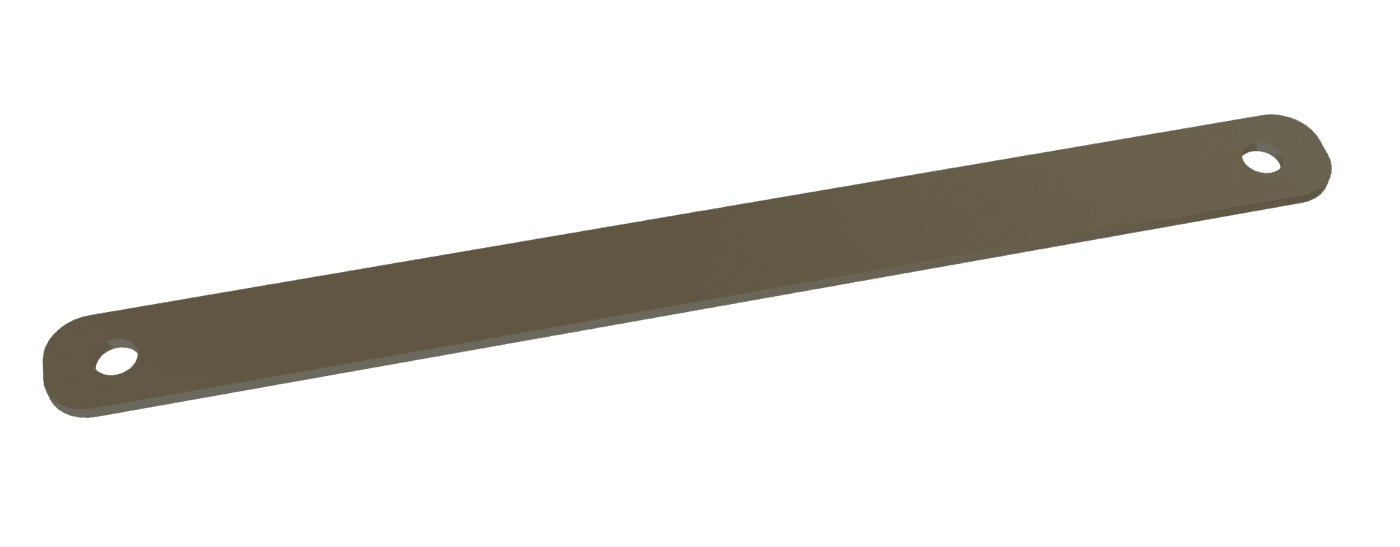

Base p7

Se requiere 8 piezas
Grosor 3 mm


Comprar estas piezas

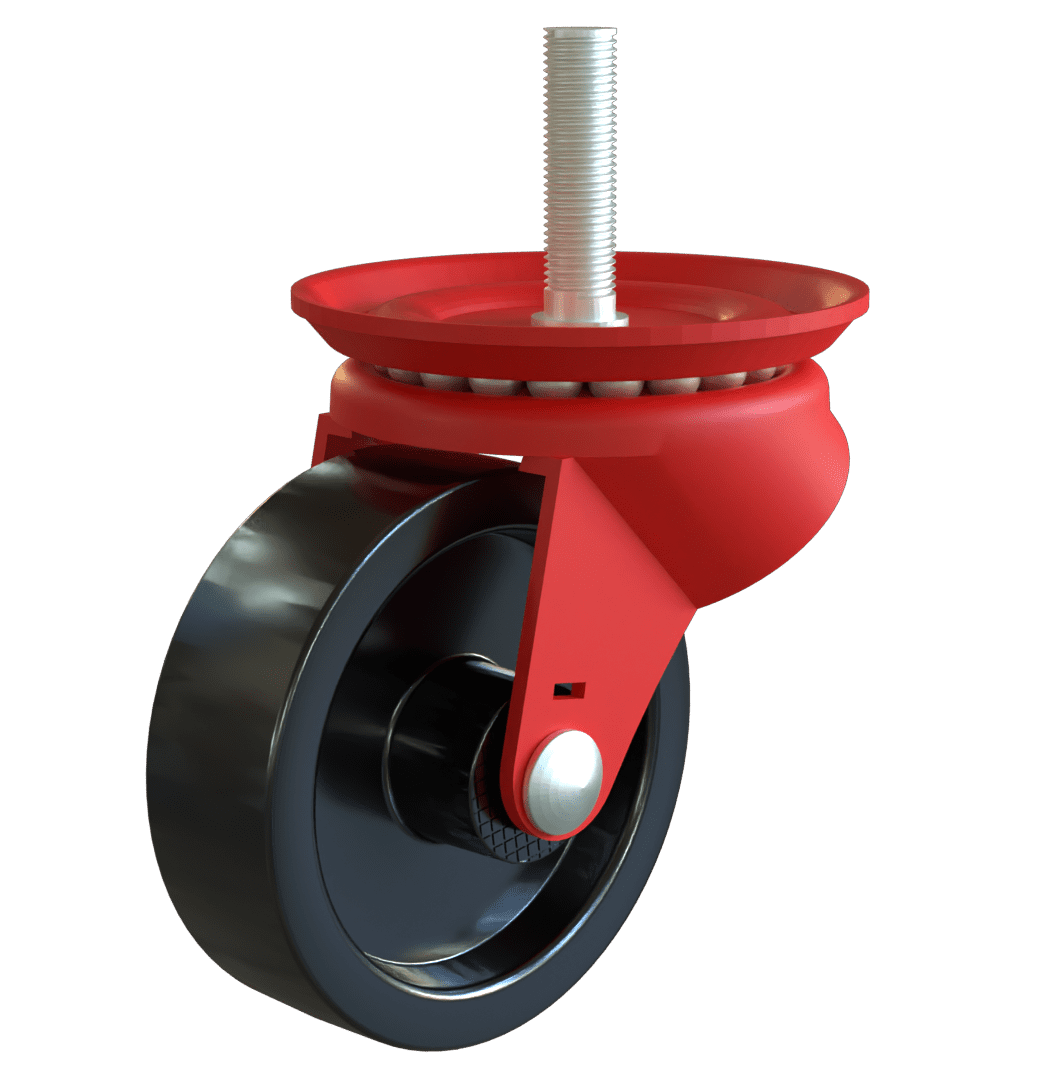

Rueda giratoria

Se requiere 4 piezas
eje con rosca de 1/2"

Compre las ruedas con freno incluido

Tornillos

8 Tornillos de 3/8x4 1/2"
8 Tornillos de 3/8x4"

Tuercas

16 Tuercas de 3/8"
4 Tuercas de 1/2"

Ensamble y soldaduras

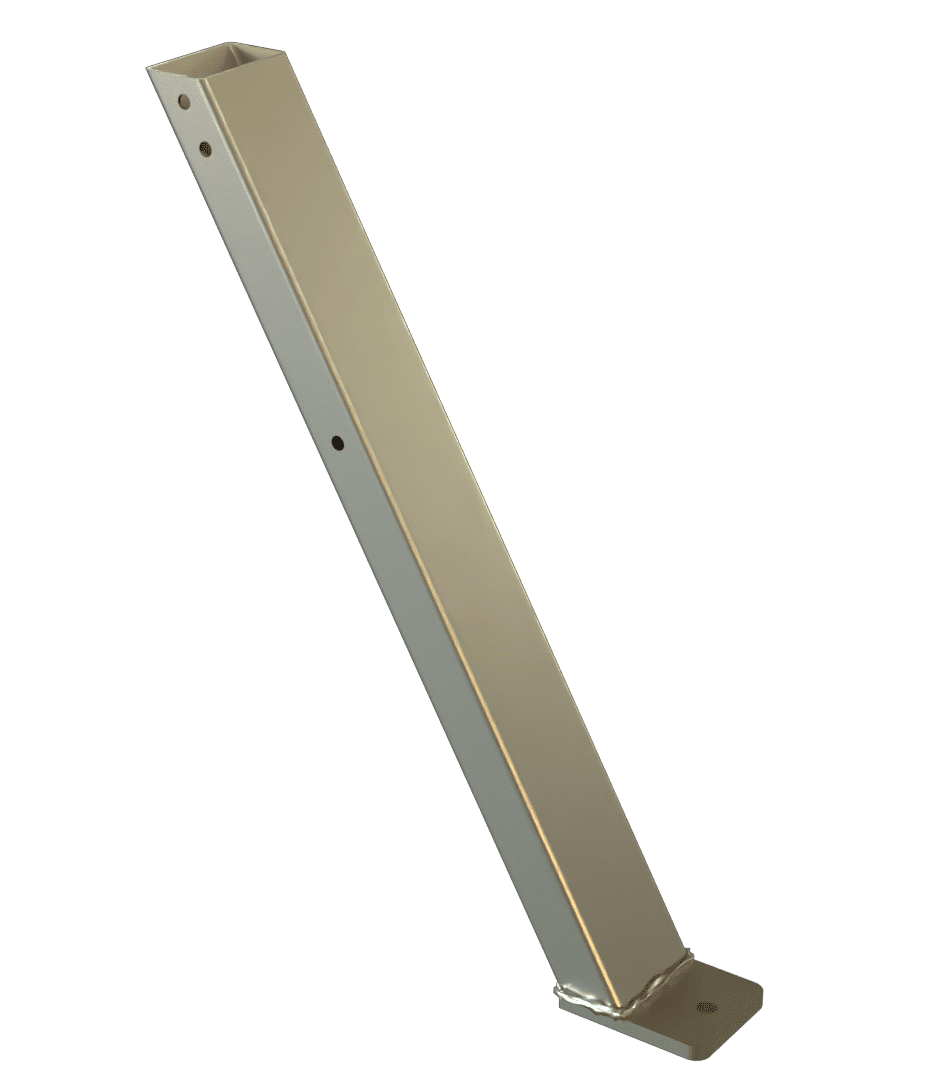

Unir con soldadura Las piezas "Base p5 y Base p6"
...¡ No olvide soldar la tuerca de 1/2" que va unida a la pieza Base p6 !

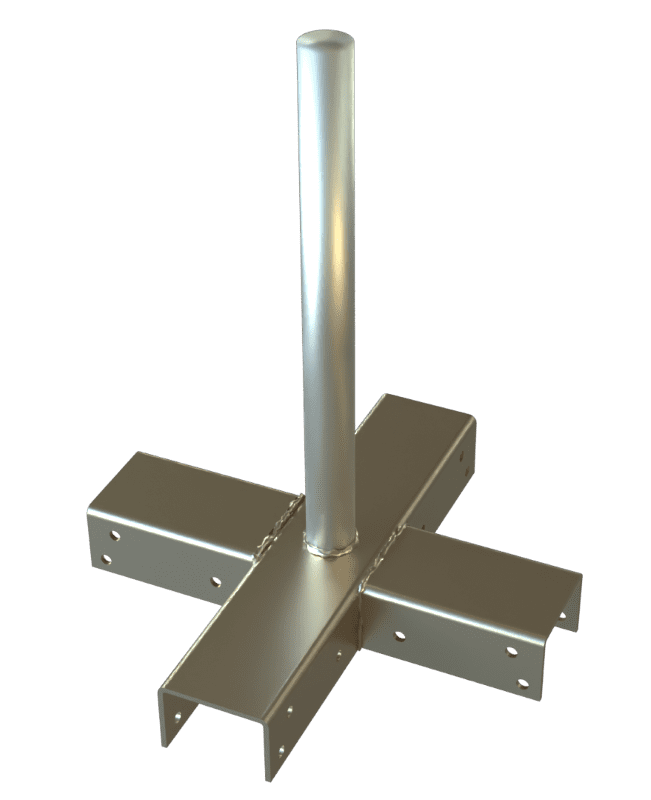

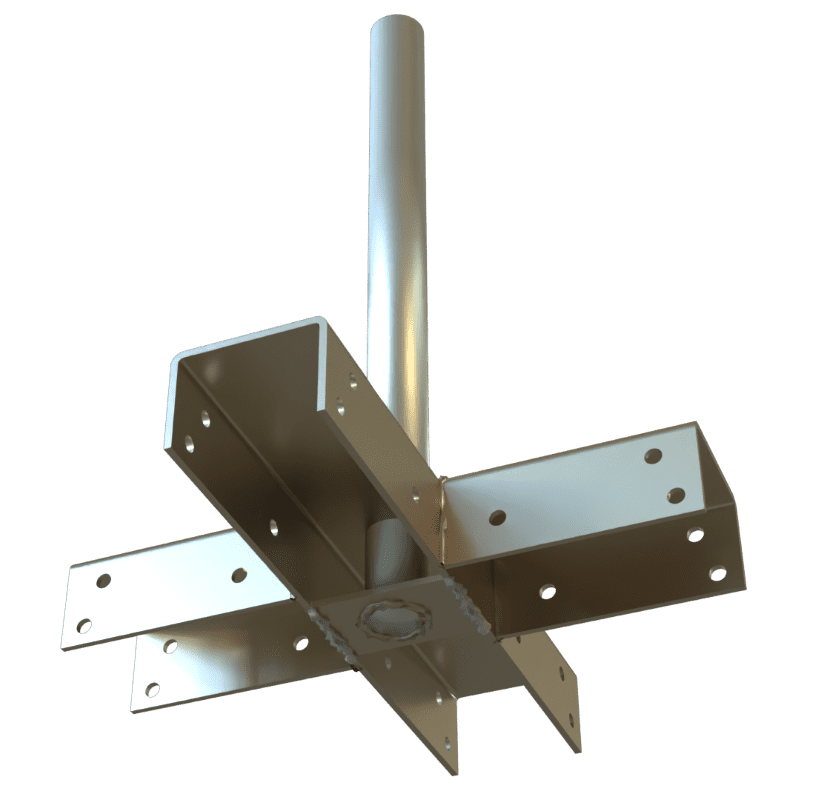

Unir con soldadura Las piezas "Base p1 Base p2 y Base p3"


...¡ No olvide soldar por la parte de abajo la pieza "Base p4" !
