Lista de materiales

 Piezas para fabricar

PIEZACANTIDAD
1- Plato cetro inf reb17 1
2- Plato centro sup reb171
3- brazo pta-prenda reb176
4- chapuela uu reb176
5- guía micro17 record inf reb1712
6- rodamiento 25mm24
7- platina niveladora tablas reb1712
8- brazo pta-prenda-b reb1712


 Miscelanea
Piezas para comprar

PIEZACANTIDAD
 9- chumacera cuadrada 382
10- varilla roscada 3-8x406
11- varilla roscada 3-8x224
12- tornillo especial12
13- Tornillo 3/8x2"6
14- Tuerca 3/8"172
15- Tornillo 3/8x3/4"120
16- Tornillo 5/16x3/4"24
17- Tuerca 5/16"60
Tornillo 5/16x1 1/2"36
Arandela angosta 5/16"24
Arandela angosta 3/8"8

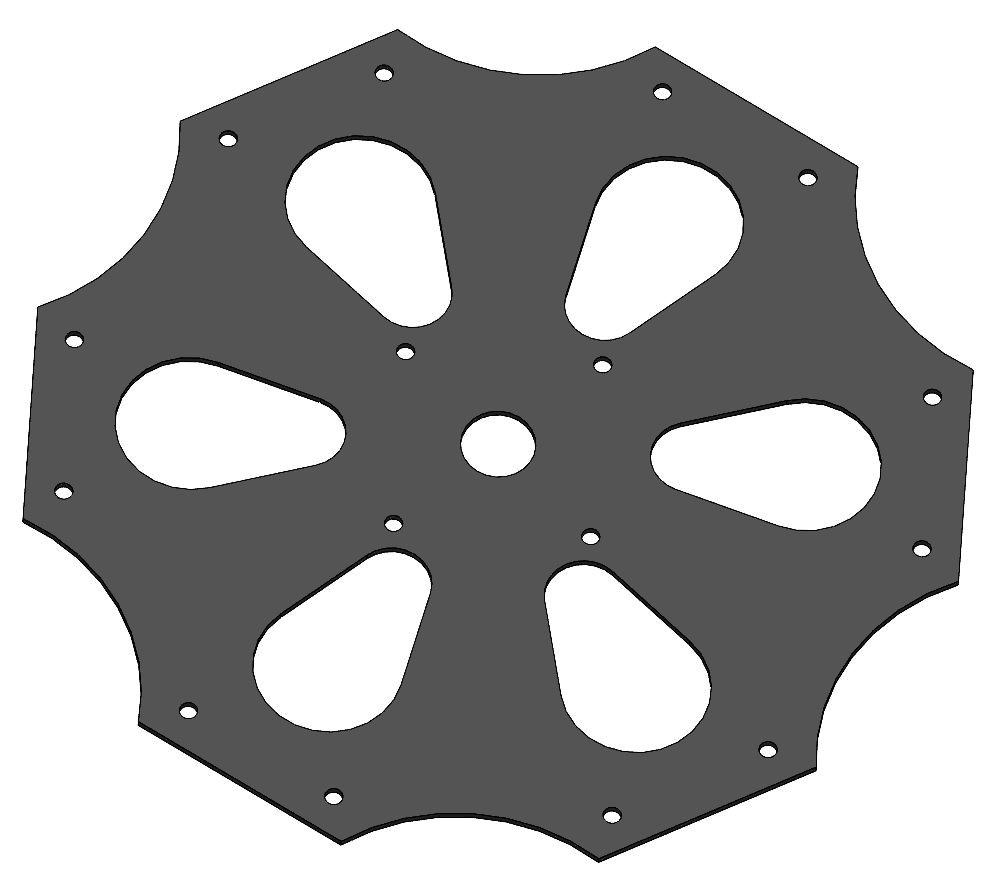

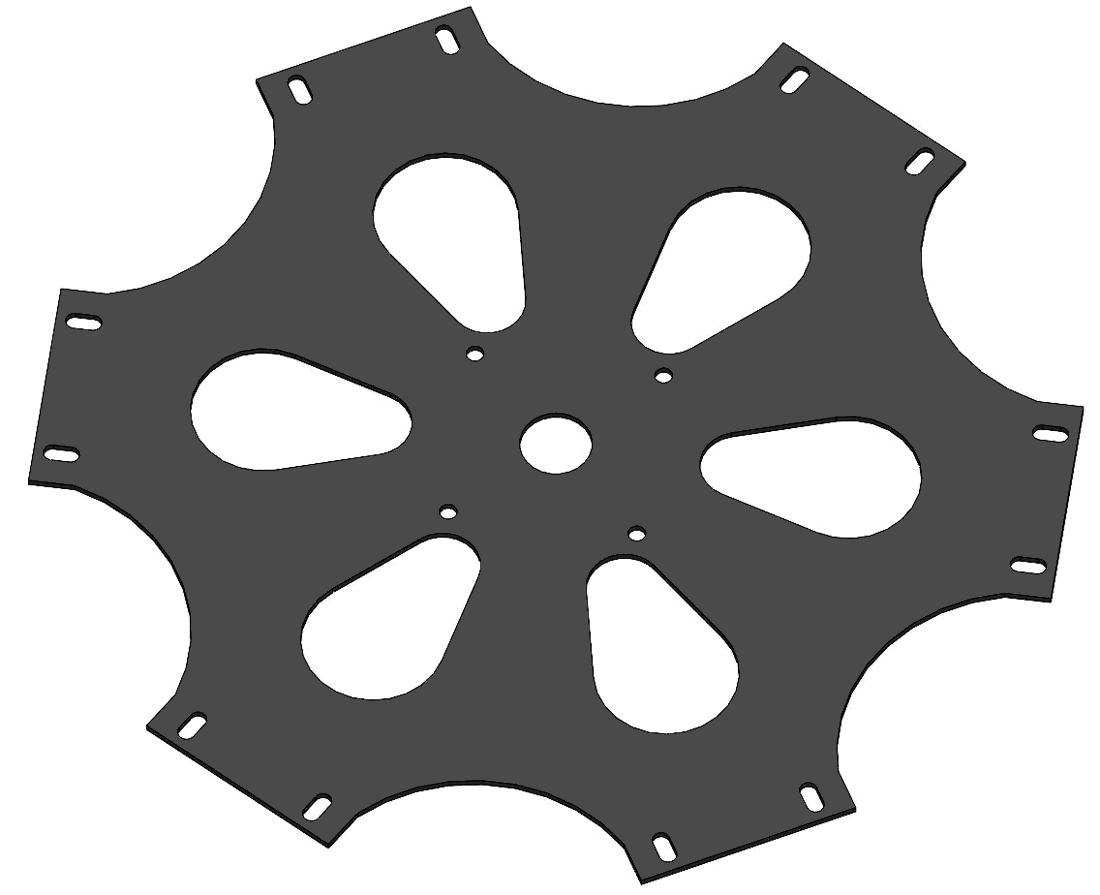

Plato cetro inf reb17

Se requiere 1 pieza
grosor 4 mm

Plato centro sup reb17

Se requiere 1 pieza
grosor 4 mm

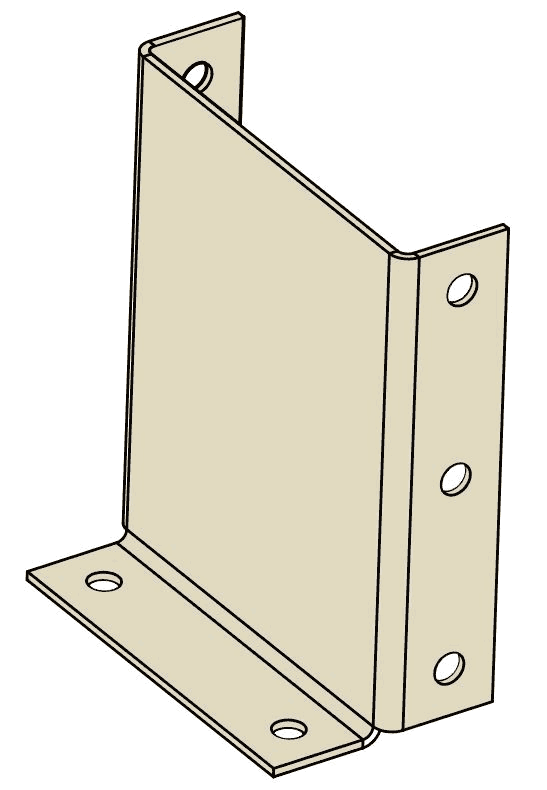

Chapuela uu reb17

Se requiere 6 piezas
grosor 2.5 mm

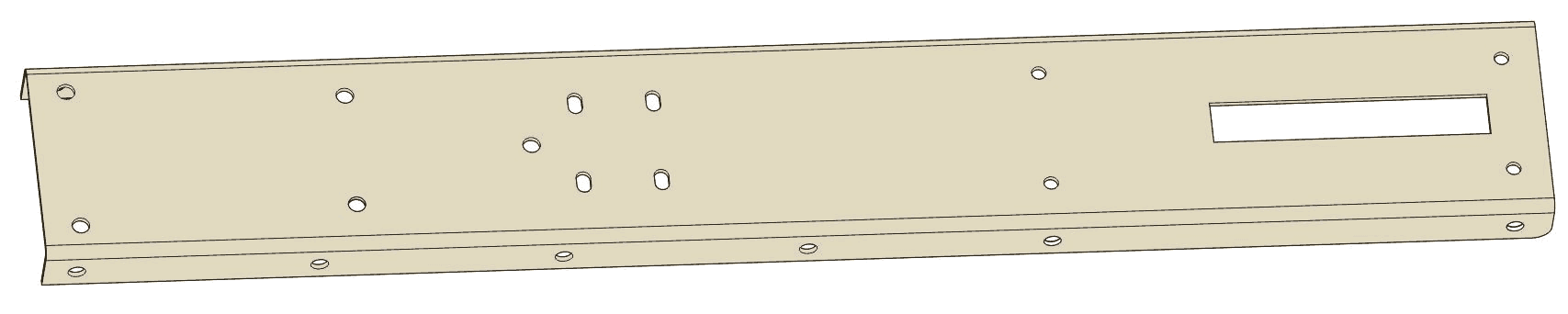

Brazo pta-prenda reb17

Se requiere 6 piezas
grosor 2.5 mm

Circulos rojos: 3/8" (9.53 mm)
Circulos Verdes: 5/16" (7.94 mm)

Brazo pta-prenda b reb17

Se requiere 12 piezas
grosor 2.5 mm

Platina niveladora tablas reb17

Se requiere 6 piezas
grosor 10 mm

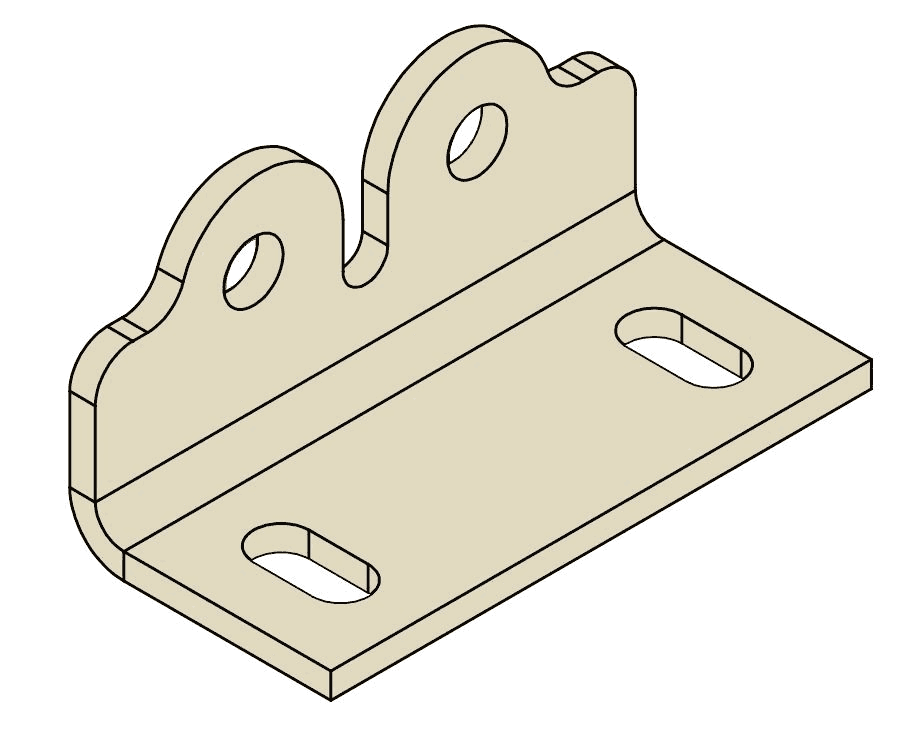

 Guía de micro-registro reb17

Se requiere 12 piezas
grosor 2.5 mm
Agujeros de 5/16" (7.94 mm)
Ranuras de 5/16" (7.94 mm)

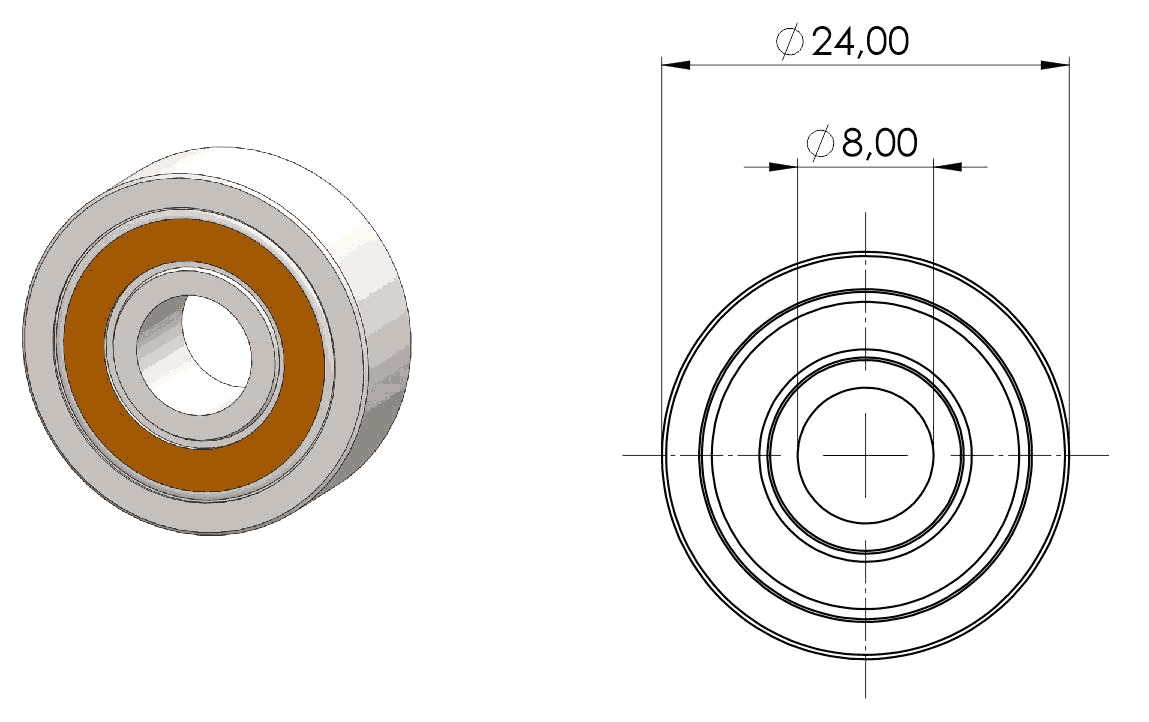

Rodamiento 8X24 mm

Se requiere 24 piezas
Diámetro eje 8 mm
Diámetro exterior 24 mm

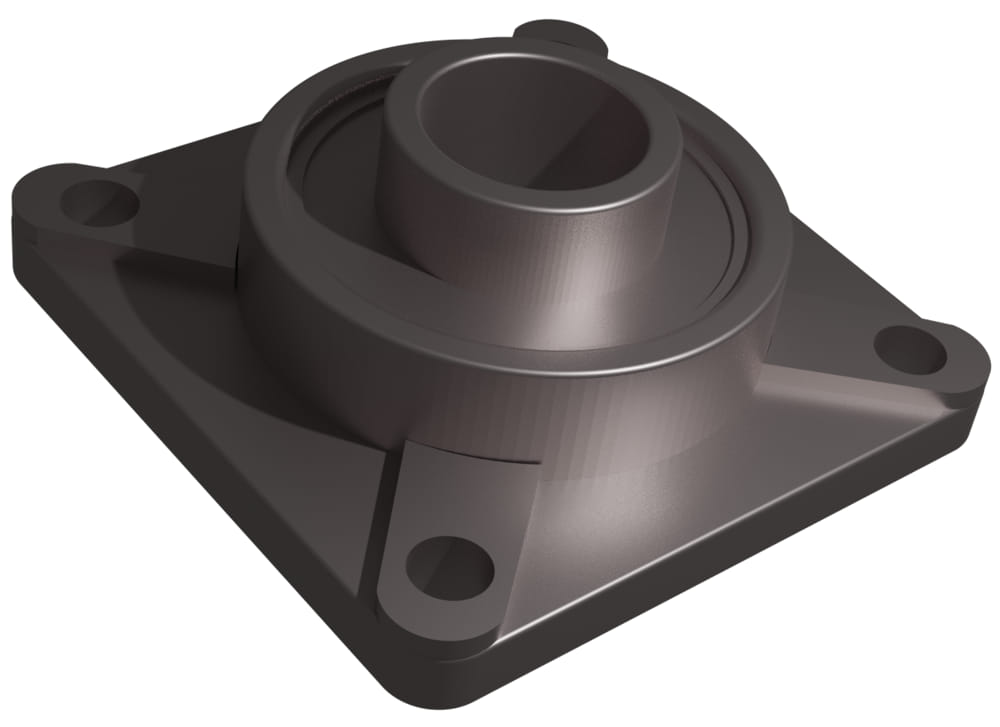

Chumacera cuadrada

Se requiere 2 piezas
Diámetro eje 1 1/2" (38.1 mm de diametro)

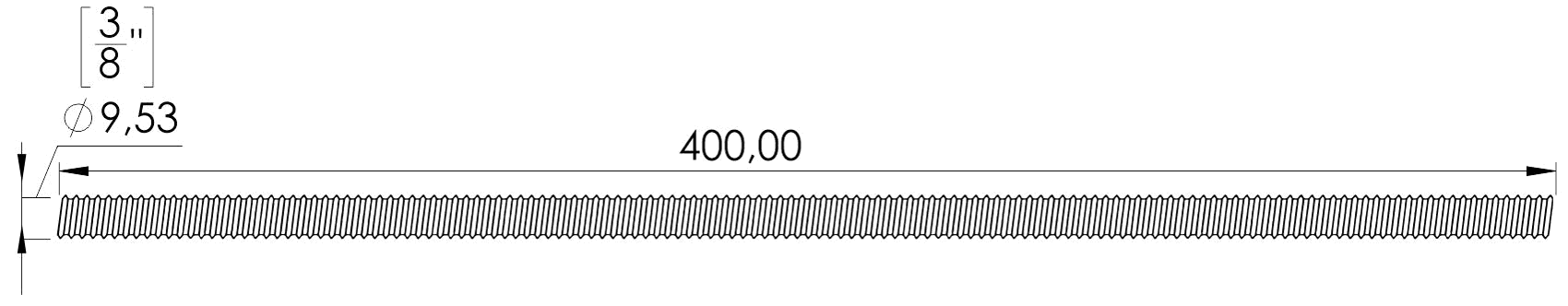

Varilla roscada

Se requiere 6 piezas
Diámetro 3/8"

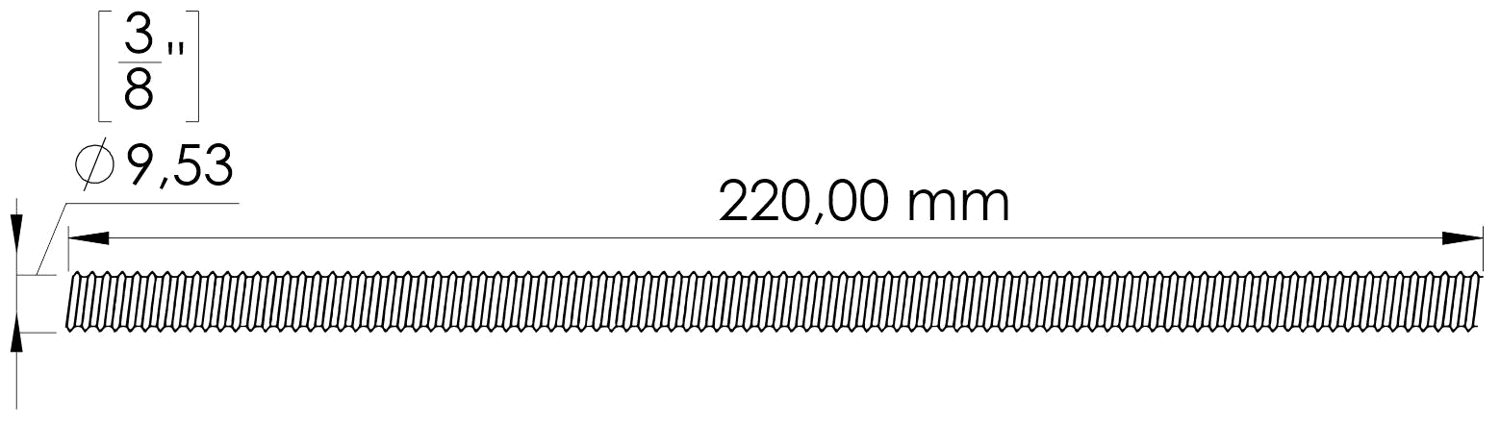

Varilla roscada

Se requiere 4 piezas
Diámetro 3/8"

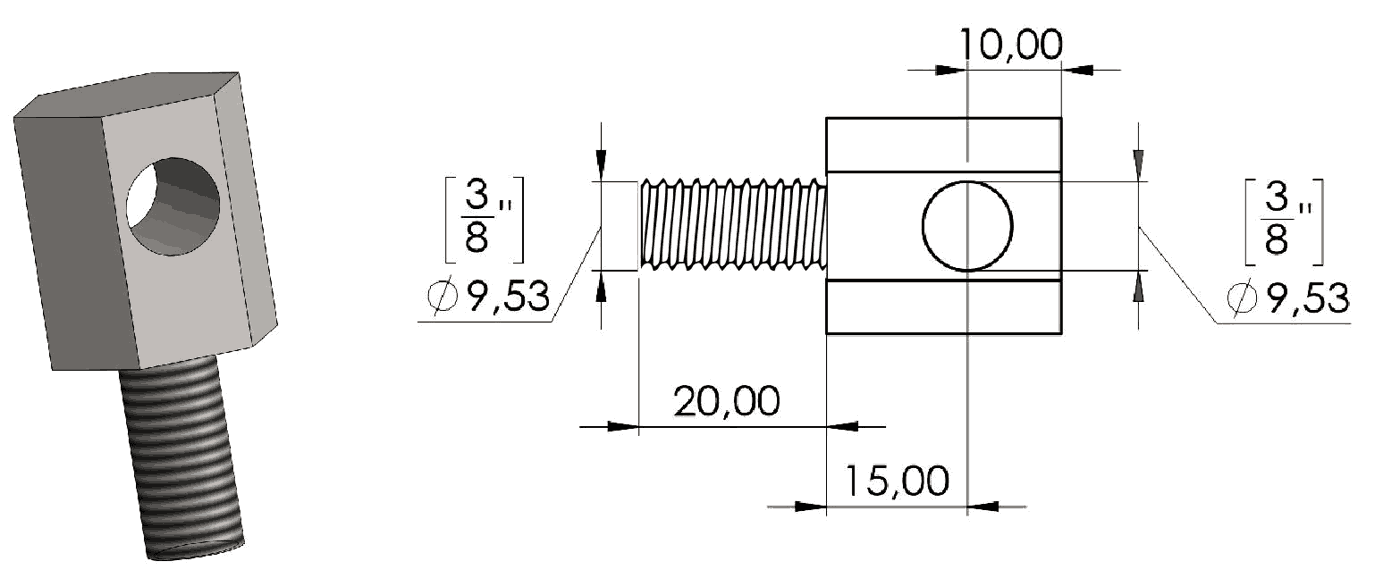

Tornillo especial

Se requiere 12 piezas
Diámetro espigo 3/8"
Diámetro agujero 3/8"
