Unir con soldadura todas las partes de acuerdo al siguiente video

Todas las partes resaltadas en color rojo debe ser unidas con soldadura.

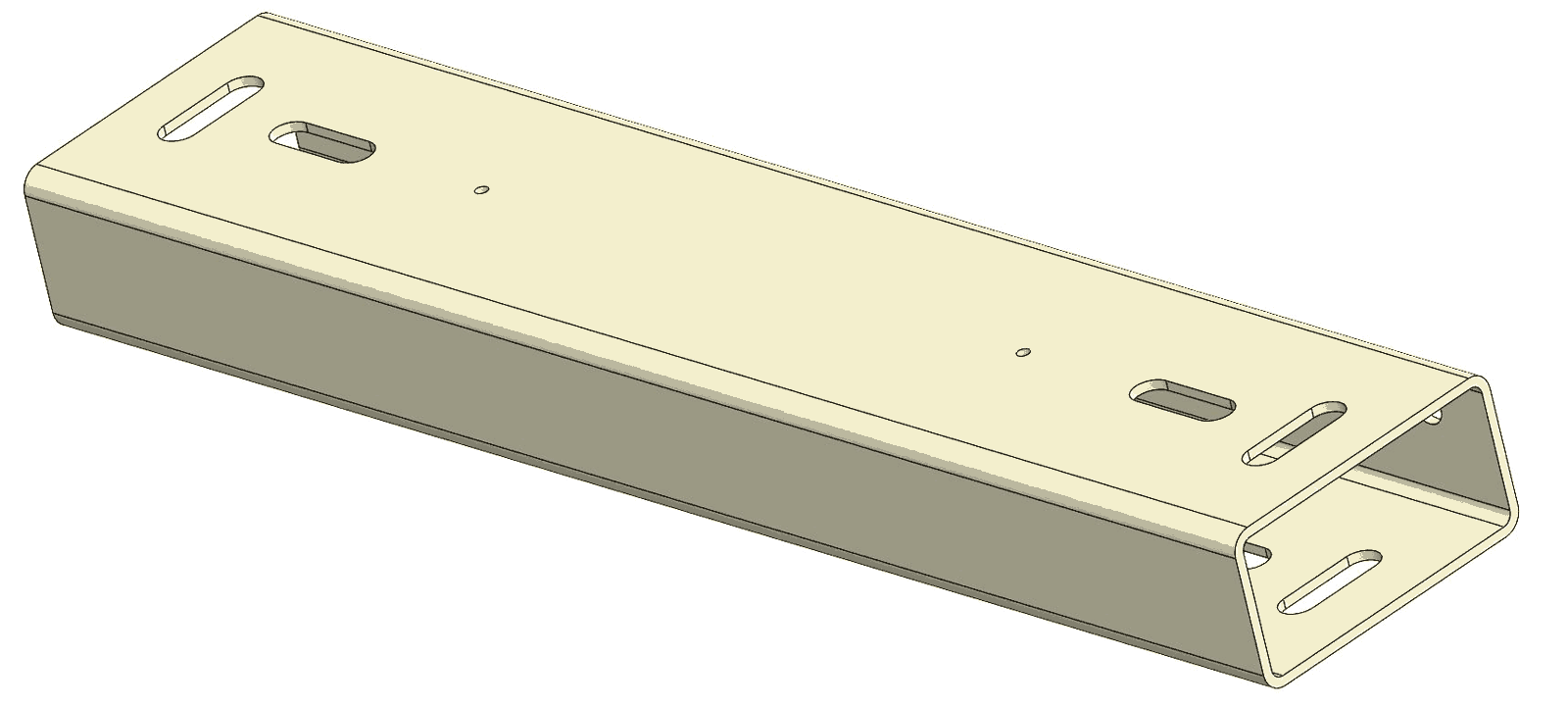

7- Viga Porta-marcos-b
Se requiere 6 piezas
Ranuras superiores de 3/8"
8- Brazo pm u reb17
Se requiere 6 piezas
Grosor 2.5 mm

6- Tope tornillo
Se requiere 1 pieza. Debe soldar un trozo de varilla de 5/16" de diámetro, perforar el agujero de 3/8"

6a- Tope tornillo
Se requiere una pieza.
Perforar el agujero de 3/8"

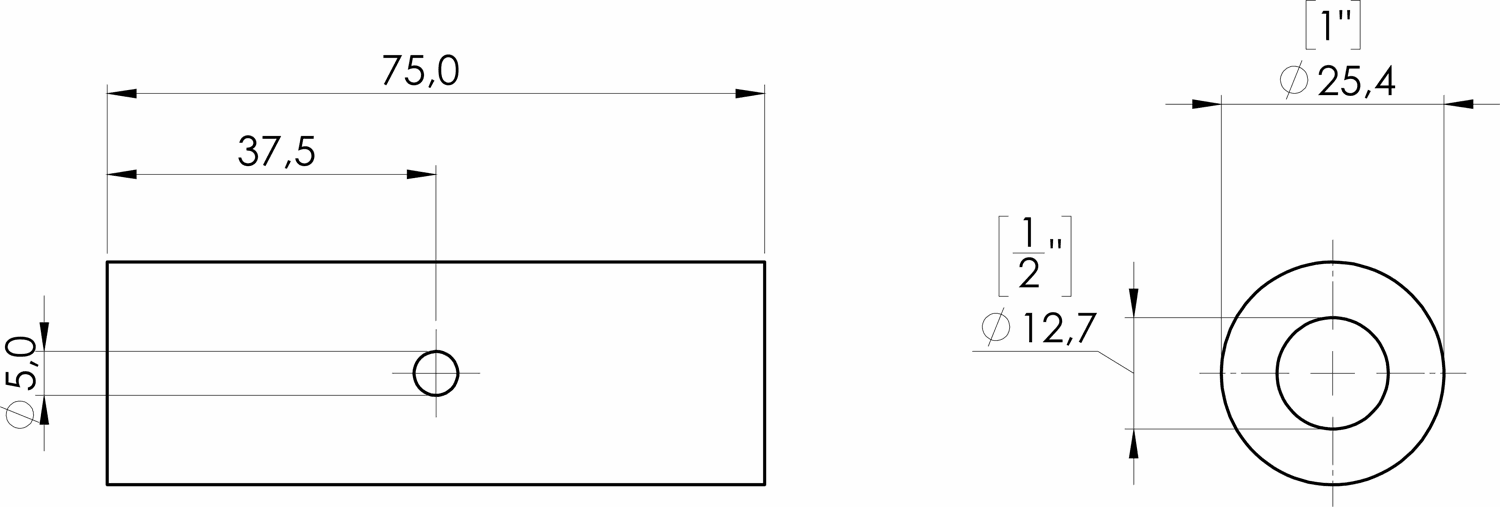

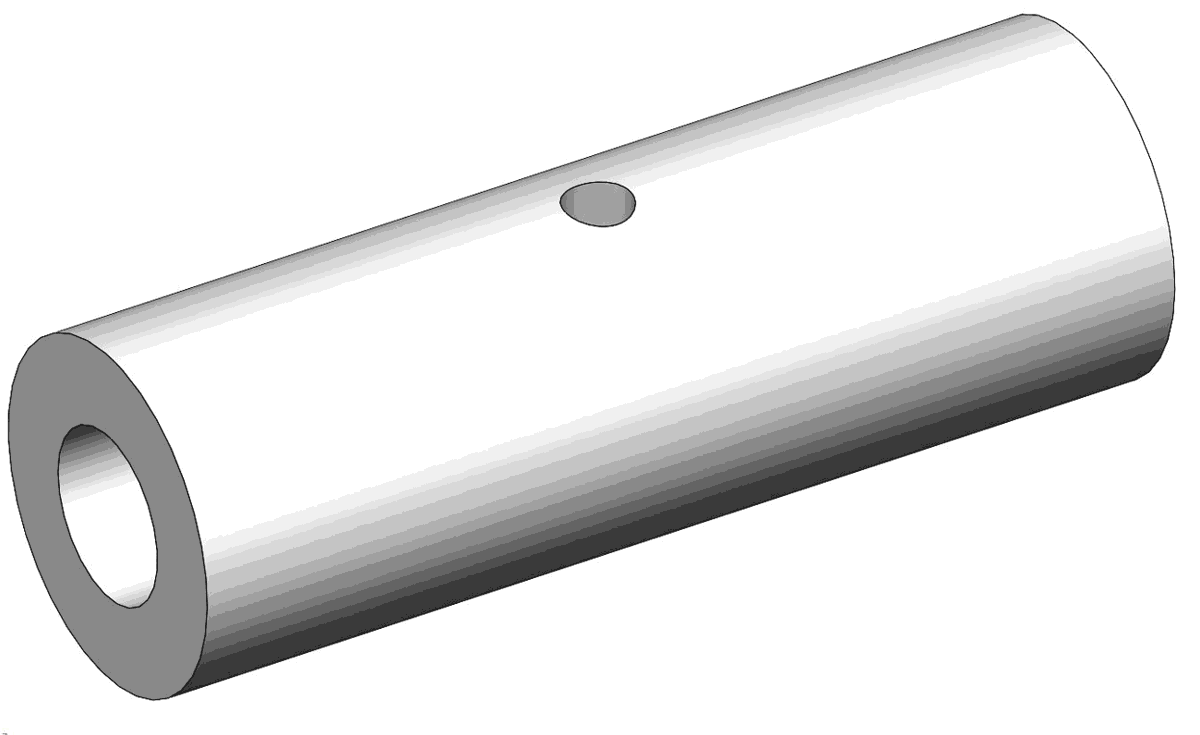

14- Buje 75 mm
Se requiere: un buje de 75 mm de longitud.
Diametro interior 1/2" de diametro.
Percorar un agujero central de 5 mm de diametro y luego formar rosca de 6 mm.
Introduce una grasera con rosca de 6 mm, es importante para lubricar periodicamente

22- Tuerca
Se requiere: 2 tuercas con rosca de 3/8"

27- Arandela
Se requiere: 2 arandelas de 1/2" de diametro interior
18 - Ensamblaje tornillo micro-registro
Formar 12 ensamblajes
unir con soldadura
Se requiere 12 piezas
Despues de fabricar la pieza anterior se puede añadir un tornillo de 3/8"x2". Este tornillo se puede reemplazar si se requiere

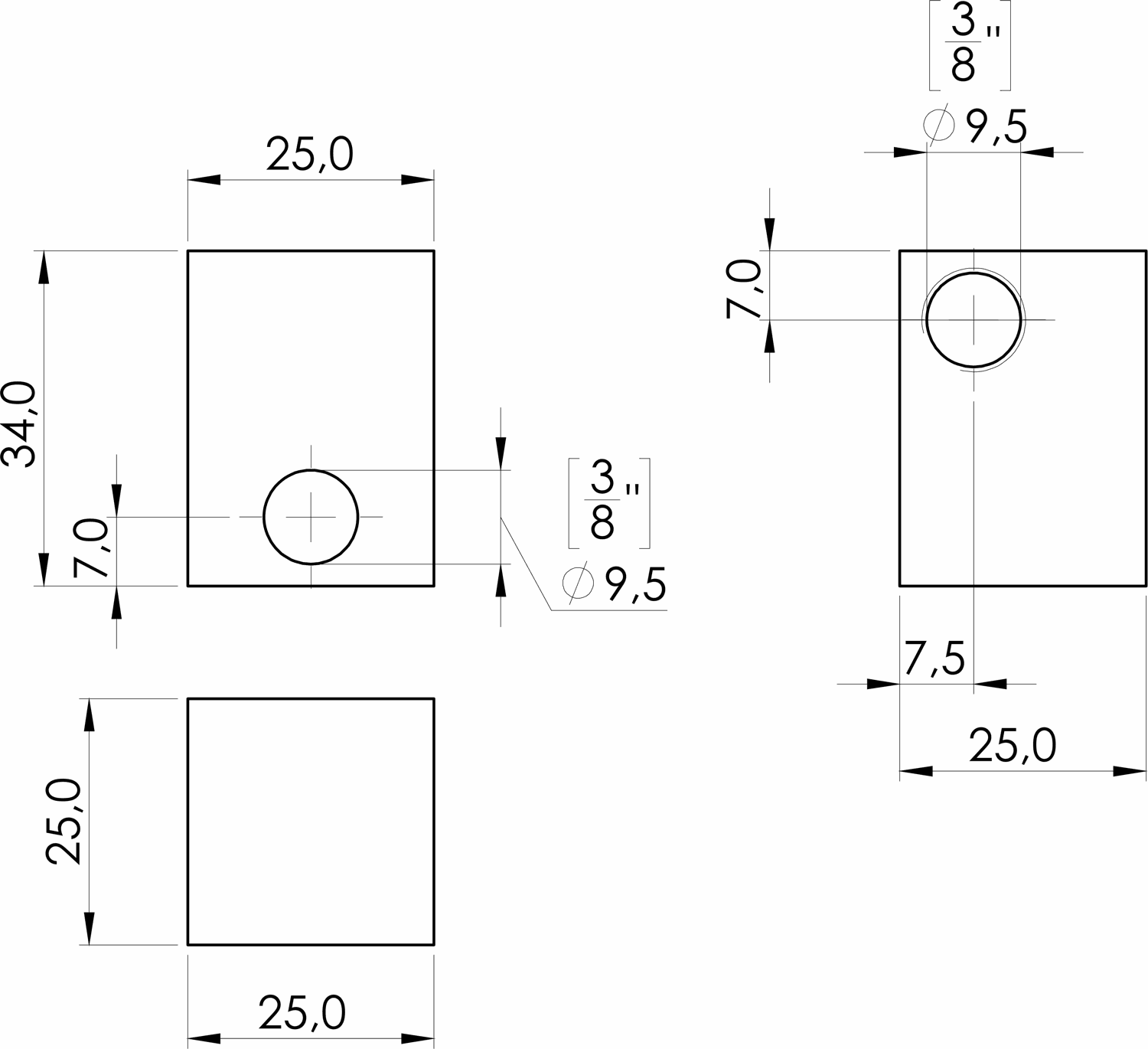

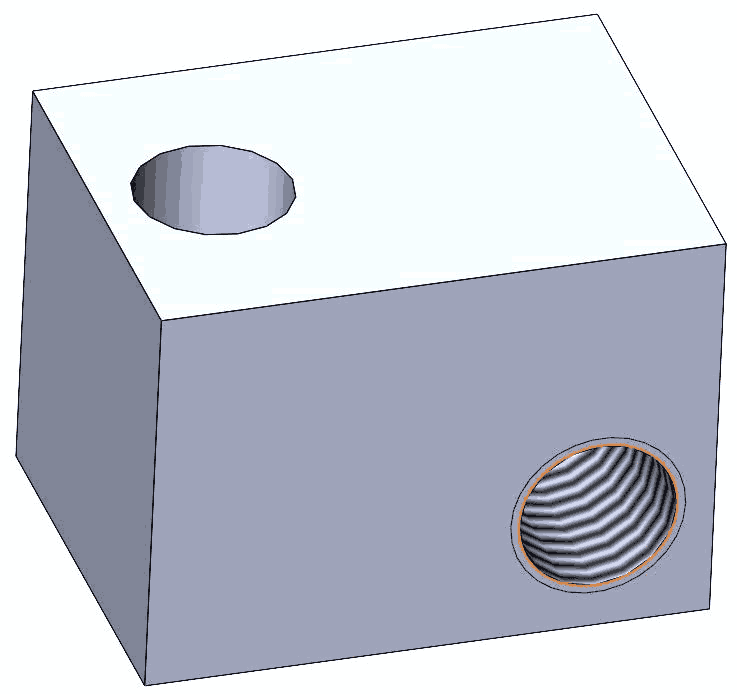

16- Micro-registro cubo
Se requiere 12 piezas
-Formar rosca de 3/8" en la parte inferior
-Abrir agujero de 3/8 en la parte superior

6a-perilla-lamina
Se requiere 6 piezas

22- Tuerca
Se requiere: 1 tuercas con rosca de 3/8" y 1 tuerca de 5/16"

VARILLA ROSCADA DE 3/8"
