Tablas con sistema de cambio rapido

Para hacer las tablas debemos formar primero 4 subensamblajes y luego unir estos para formar las tablas.
A continuacion veremos como hacerlos y los materiales necesarios para cada uno.

Subensamblaje 1
Subensamblaje 1

Fabricar 4 piezas y luego unir con soldadura,
Ver video.
Ver abajo las piezas que se deben fabricar

Tabla 3

Cantidad: 1
Grosor: 6 mm

Formar ranuras de 3/8" de diametro

Tabla 4

Cantidad: 1
Grosor: 6 mm

Formar ranuras de 2.5 cm de ancho y 5 cm de longitud y perforar 2 agujeros, uno de ellos debe ser de 3/8" el otro de 3/16" a este formar rosca de 1/4"

Tabla 5

Cantidad: 2
Grosor: 3 mm

Fabricar 2 piezas

Tabla 8

Cantidad: 1
Grosor: 3/8"

Cortar y formar pieza

Subensamblaje 2
Subensamblaje 2

Fabricar 2 piezas y luego unir con soldadura,
Ver video.
Ver abajo las piezas que se deben fabricar.

Tabla 9

Cantidad: 1
Grosor: 10 mm

Cortar y formar pieza

Tabla 10

Cantidad: 1
Grosor: 2 mm

Formar pieza a partir de una arandela con agujero de 3/8"

Subensamblaje 3
Subensamblaje 3

Fabricar 2 piezas y luego unir con soldadura,
Ver video.

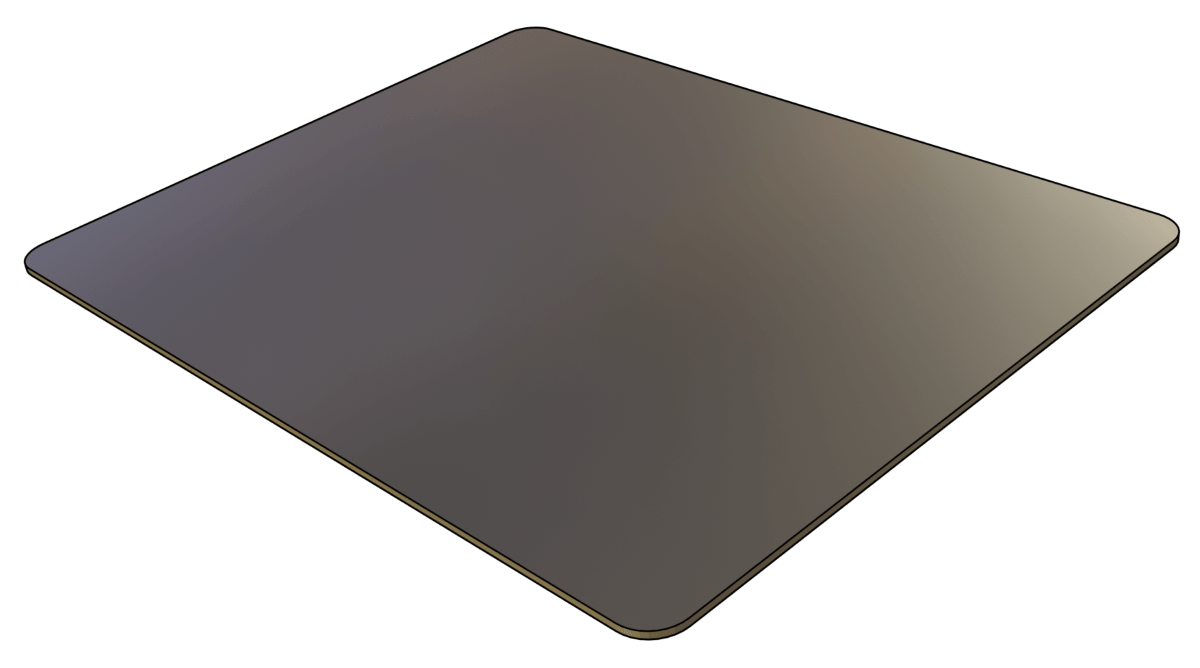

Una pieza es la lámina "Tabla 6" donde se colocan las prendas que se van a estampar.
Esta lamna debe ser de 4 mm de grosor a la cual se debe redondear las esquinas y tambien soldar la pieza "Tabla 7" en el centro de la pieza "Tabla 6"

Tabla 6

Cantidad: 1
Grosor: 4 mm

Cortar y redondear esquinas

Tabla 7

Cantidad: 1
Grosor: 2 cm

Formar pieza de acuerdo a la imagen y soldar a la pieza "Tabla 6"

Subensamblaje 4
Subensamblaje 4

Se necesitan 3 piezas:
Una de las piezas es un tornillo de 3/8x3" este debe ser unido a la pieza "Tabla 1" con soldadura para evitar que se gire cuando atornillemos la perilla.

La pieza "Tabla 2" es una varilla de 3/8"x65mm que también debe ser soldada a la pieza "Tabla 1"

Tabla 1

Cantidad: 1
Grosor: 4 mm

Perforar agujeros de 3/8" de diametro

Tabla 2

Cantidad: 1
Grosor: 3/8"

Cortar un trozo de varilla de 3/8" de diámetro y unirla a la pieza "Tabla 1"

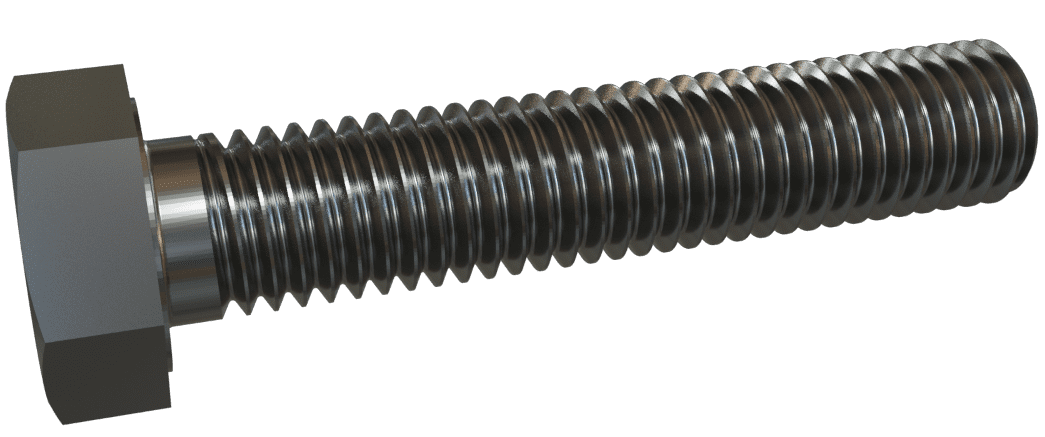

Comprar Tornillo

Cantidad: 1
Grosor: 3/8"

1 tornillo de 3/8"x3"

 Soldar la cabeza del tornillo en el agujero central de la pieza "Tabla 1" de acuerdo al video

Ensamblaje Final
Comprar estas piezas

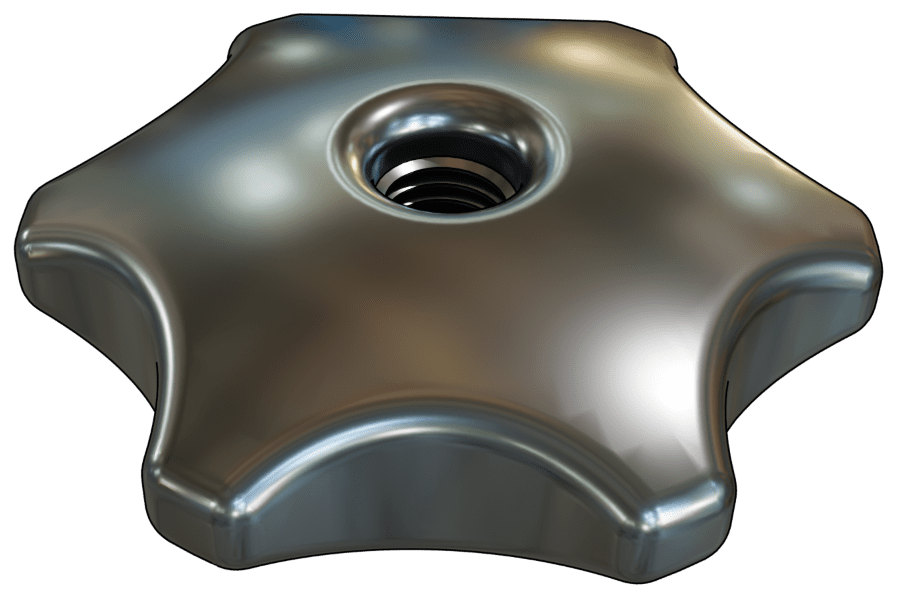

Perilla

Cantidad
1 Perilla con rosca de 3/8"

Tornillos

Cantidad
4 de 3/8x2 1/2" (63.5 cm)
1 de 1/4x1/2" (1/4" es el diámetro)


Tuerca

Cantidad
 12 tuerca de 3/8"

Arandela

Cantidad
 1 Arandela de 1/4"
